Seite 3: Inhaltsverzeichnis
Seite Pagina Inhaltsverzeichnis: Inhoudsopgave: Sicherheitshinweise Veiligheidsvoorschriften Wichtige Hinweise Belangrijke aanwijzing Funktionen Functies Betriebshinweise Bedrijfsaanwijzingen Wartung und Instandhaltung Onderhoud en handhaving Bilder Afbeeldingen Ersatzteile Onderdelen Página Table of Contents: Page Indice de contenido: Safety Notes Aviso de seguridad Important Notes Notas importantes Funciones Functions Information about operation... -
Seite 4: Sicherheitshinweise

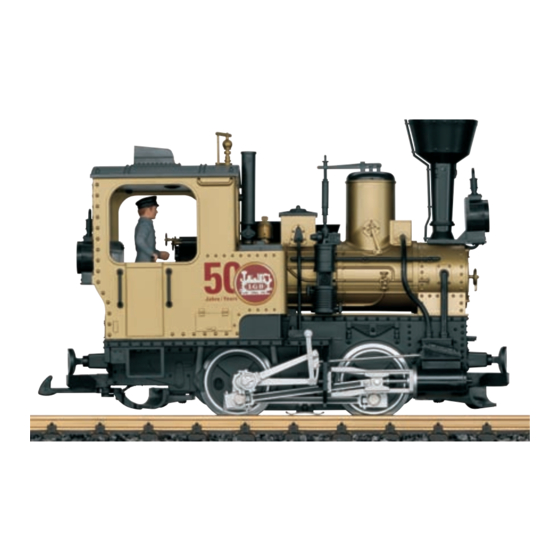

Das Modell hat eine Mehrzweck-Steckdose für Flachstecker hinten an der Lok (Bild 2). Ihrem Betriebssystem. Über die Steckdose können Sie LGB-Wagen mit Beleuchtung oder mit Geräuschelek- • Nicht für Kinder unter 15 Jahren. tronik an die Gleisspannung anschließen. • ACHTUNG! Funktionsbedingte scharfe Kanten und Spitzen. Wichtige Hinweise • Die Bedienungsanleitung ist Bestandteil des Produktes und muss deshalb aufbe- wahrt sowie bei Weitergabe des Produktes mitgegeben werden. • Für Reparaturen oder Ersatzteile wenden Sie sich bitte an Ihren LGB-Fachhändler. • Gewährleistung und Garantie gemäß der beiliegenden Garantieurkunde. • Entsorgung: www.maerklin.com/en/imprint.html Allgemeiner Hinweis zur Vermeidung elektromagnetischer Störungen: Um den bestimmungsgemäßen Betrieb zu gewährleisten, ist ein permanenter, einwandfreier Rad-Schiene-Kontakt der Fahrzeuge erforderlich. Führen Sie keine Veränderungen an stromführenden Teilen durch. Funktionen • Das Modell ist für den Betrieb auf LGB-Zweileiter-Gleichstrom-Systemen mit herkömmlichen LGB-Gleichstrom-Fahrpulten vorgesehen (DC, 0 - 24 V). -
Seite 5: Wartung Und Instandhaltung
WARTUNG Schmierung Die Achslager und die Lager des Gestänges hin und wieder mit je einem Tropfen Märklin-Öl (7149) ölen. Austauschen der Glühlampen (E130 023) Lampe (vorne): Vorsichtig am Kabel die Glühlampe aus der Laterne ziehen. Glühlampe austauschen. Modell wieder zusammenbauen. Lampe (hinten): Vorsichtig das Glas von der Laterne hebeln. Mit einer Pinzette die eingesteckte Glühlampe aus der Fassung ziehen. Neue Glühlampe einsetzen. Modell wieder zusammenbauen. Innenbeleuchtung: Glühlampe mit einer Pinzette aus der Fassung ziehen. Neue Glühlampe einstecken. Austauschen des Haftreifens (E126 174) • Sechskantschrauben entfernen, mit denen die Kuppelstangen an den hinteren Treibrädern befestigt sind. Kuppelstangen abnehmen. • Mit einem kleinen flachen Schraubendreher den alten Haftreifen entfernen: Den alten Haftreifen aus der Rille (Nut) im Treibrad hebeln. • Vorsichtig den neuen Haftreifen über das Rad schieben und in die Rille (Nut) des Rads einsetzen. • Überprüfen, daß der Haftreifen richtig sitzt. -
Seite 16: Bilder
Bild 1, Betriebsartenschalter Bild 2, Mehrzweck-Steckdose Fig. 1, Power control switch Fig. 2, Multi-purpose socket Img. 1, Modes d‘exploitation Img. 2, Douille à usages multiples Afb. 1, Bedrijfssoorten schakelaar Afb. 2, Universele stekerbus Fig. 1, Selector de modo de funcionamiento Fig. - Seite 20 This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. Gebr. Märklin & Cie. GmbH Stuttgarter Straße 55 - 57 73033 Göppingen 295553/0618/Sm1Ef Änderungen vorbehalten Germany www.maerklin.com/en/imprint.html www.lgb.de © Gebr. Märklin & Cie. GmbH...
