Druckversuch und Lecktest

Sowohl und
druck- und leckgeprüft. Der Rohranschluss zwischen
den Produkten ist jedoch nach der Installation zu
kontrollie-ren.
HINWEIS!
Am Rohranschluss zwischen den Produkten ist
nach der Installation gemäß den geltenden
Vorschriften ein Druckversuch und Lecktest
vorzunehmen.
Verwenden Sie beim Druckaufbau und Spülen
im System unter keinen Umständen ein anderes
Gas als Stickstoff.

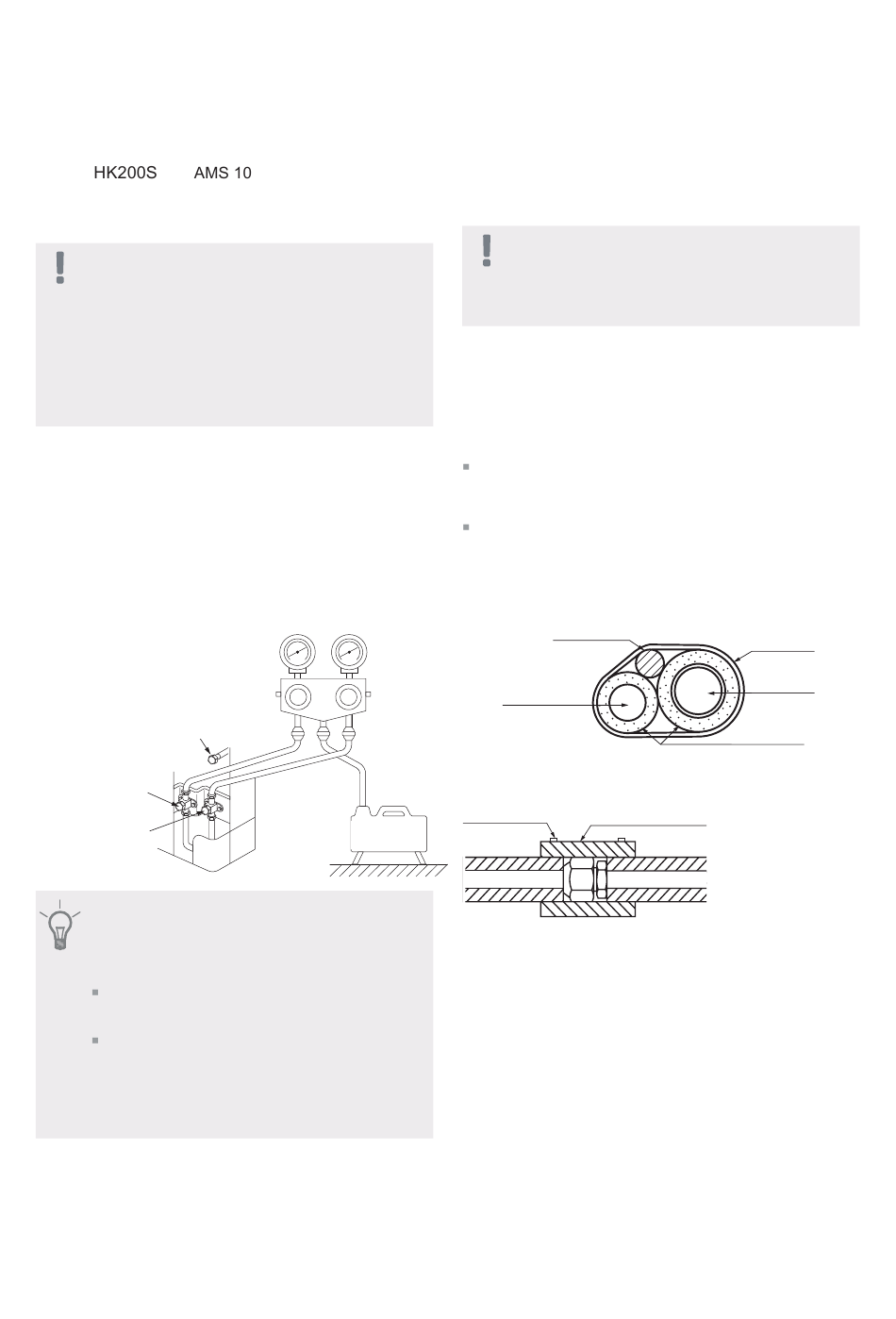

Vakuumpumpe
Verwenden Sie eine Vakuumpumpe, um sämtliche Luft
abzulassen. Das Vakuumsaugen muss mindestens eine
Stunde lang erfolgen. Der Enddruck nach abgeschlosse-
ner Evakuierung muss 1 mBar (100 Pa, 0,75 Torr oder
750 Mikron) Absolutdruck betragen.
Wenn das System Restfeuchtigkeit oder ein Leck auf-
weist, wird der Vakuumdruck nach abgeschlossener
Evakuierung steigen.
Mätuttag
Messpunkt
Serviceventil,
Serviceventil, vätska
Flüssigkeit
Serviceventil, gas
Serviceventil, Gas
TIP!
Für ein besseres Endergebnis und eine schnelle
Evakuierung sind die nachstehenden Punkte
zu befolgen.
Die Anschlussleitungen müssen möglichst
groß und kurz sein.
Lassen Sie Luft aus dem System ab, bis ein
Druck von 4 mBar vorliegt. Befüllen Sie das
System bis zu atmosphärischem Druck mit
trockenem Stickstoff. Schließen Sie danach
die Entlüftung ab.
sind bereits werkseitig
Manometer
Manometer
Vacuum
Vakuumpumpe
pump
Kältemittelbefüllung
AMS 10 wird komplett mit dem für die Installation not-
wendigen Kältemittel für bis zu 15 m Kältemittelrohr
geliefert.
HINWEIS!
Bei der Installation eines Kältemittelrohrs von
bis zu 15 darf kein zusätzliches Kältemittel ne-
ben der gelieferten Menge eingefüllt werden.
Nach Rohranschluss, Druckversuch, Lecktest und Vaku-
umsaugen können die Serviceventile (QM35, QM36)
geöffnet werden, um die Rohre und HBS 05 mit Kältemit-
tel zu befüllen.
Kältemittelrohrisolierung
Isolieren Sie die Kältemittelrohre (sowohl Gas- als auch
Flüssigkeitsrohr) gegen Wärme und Kondensflüssig-
keitsbildung.
Verwenden Sie eine Isolierung, die für mindestens
120°C ausgelegt ist. Unzureichend isolierte Rohre
können isolierungsbedingte Probleme sowie unnöti-
gen Kabelverschleiß verursachen.
Prinzip:
Wires for connecting indoor
Verkabelung
and outdoor units
Liquid piping
Flüssigkeitsrohre
Verbindungen:
Band (accessory)
Band
Pipe cover (accessory)
Rohrschutz
21
Exterior tape
Klebeband
Gas piping
Gasrohre
Insulation
Isolierung
