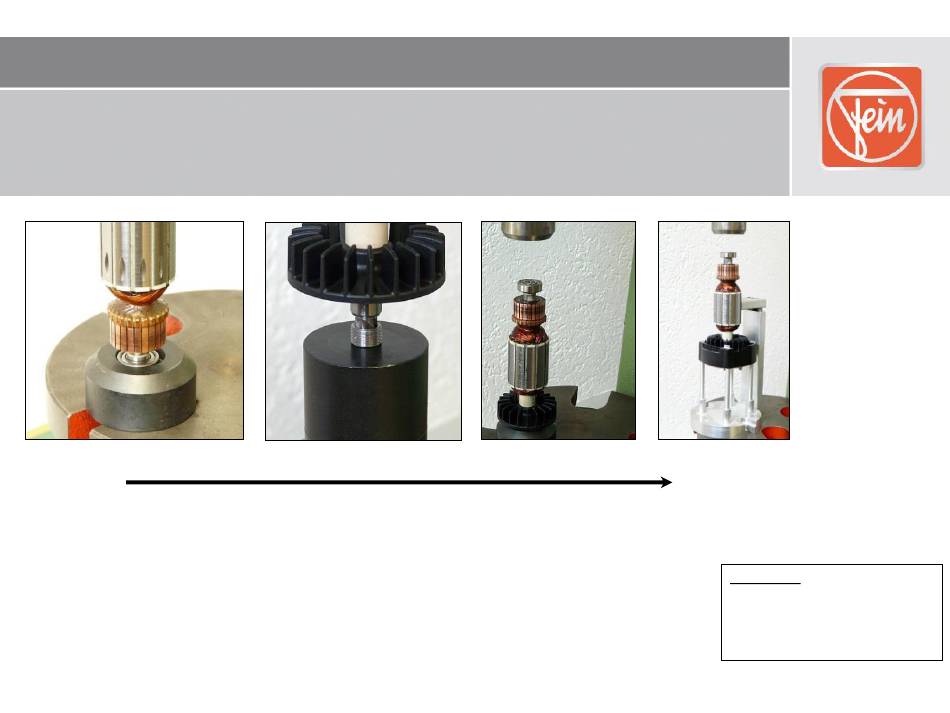

5.5. Montage - Anker und Zwischenlager
1. Kugellager auf Kollektorseite des Ankers pressen.
2. Dichtring auf Lüfterradseite aufpressen.
3. Kugellager auf Lüfterradseite aufpressen.
4. Kompletten Anker in Zwischenlager einpressen.
Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung.
Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
Reparaturanleitung
C-SC_CSSM
2012.07
Werkzeuge:
-Dornpresse
-Hülse: Innnendurchmesser 7 mm
-Kugellagerauflage: 19 mm, 26 mm
-Einpressvorrichtung
35/38
