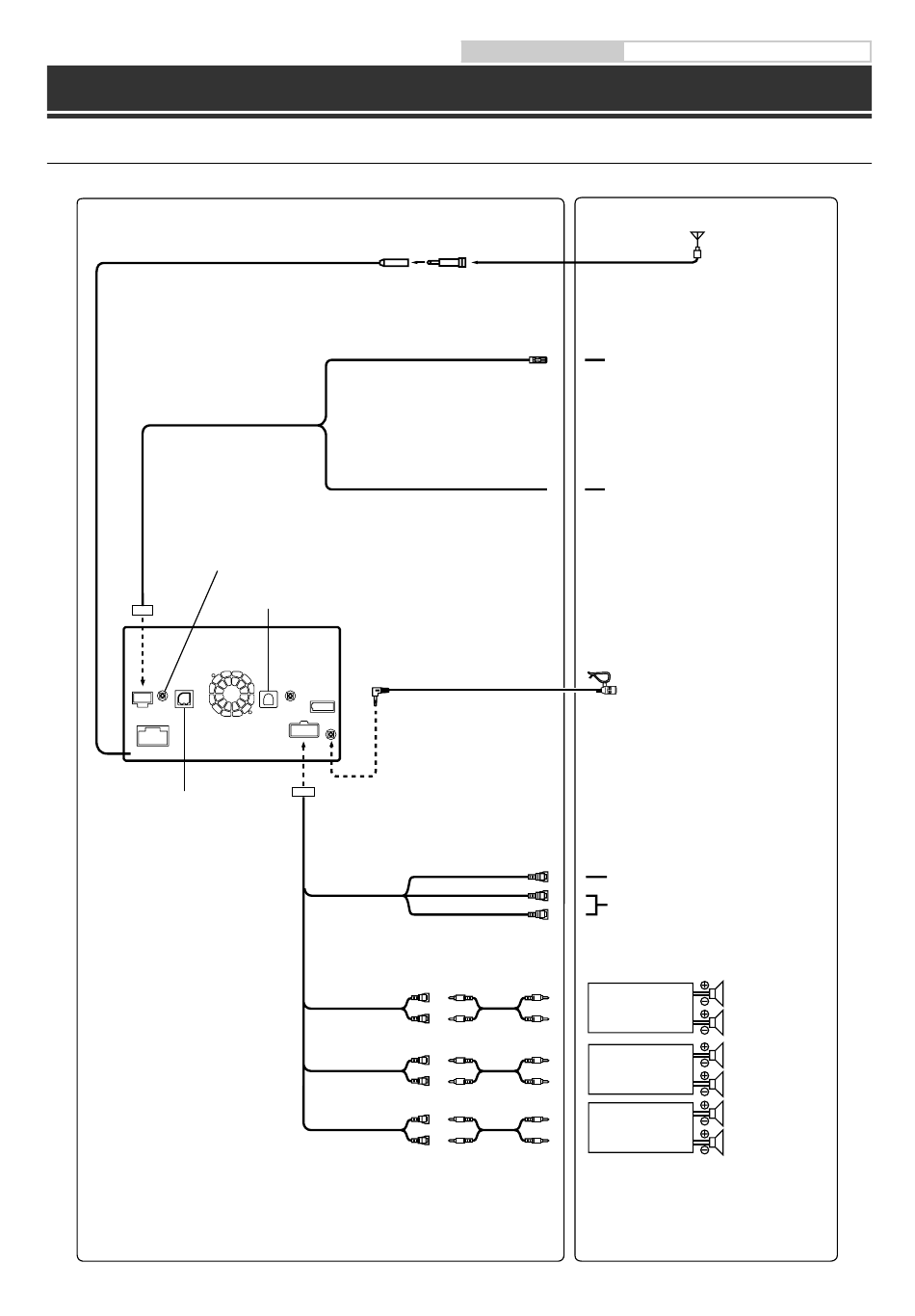

Conexiones

Conexiones 1/2
A la caja de la interfaz de
control remoto del volante.
No se utiliza
14
-ES
REMOTE OUT
REVERSE
(Naranja/Blanco)
Conéctelo a la caja de interfaz de la
pantalla del vehículo opcional.
Manual de operación
Conector de antena ISO
(Marrón)
(Amarillo)
(Rojo)
(Blanco)
Conexiones
Antena
Al cable de entrada remota
Al polo positivo del cable de
señal de la luz trasera del coche
Micrófono (Incluido)
Al terminal de salida de vídeo
A los terminales de salida de audio (R, L)
Posterior izquierdo
Amplificador
Posterior derecho
Frontal izquierdo
Amplificador
Frontal derecho
Amplificador Subwoofers
