Соединения

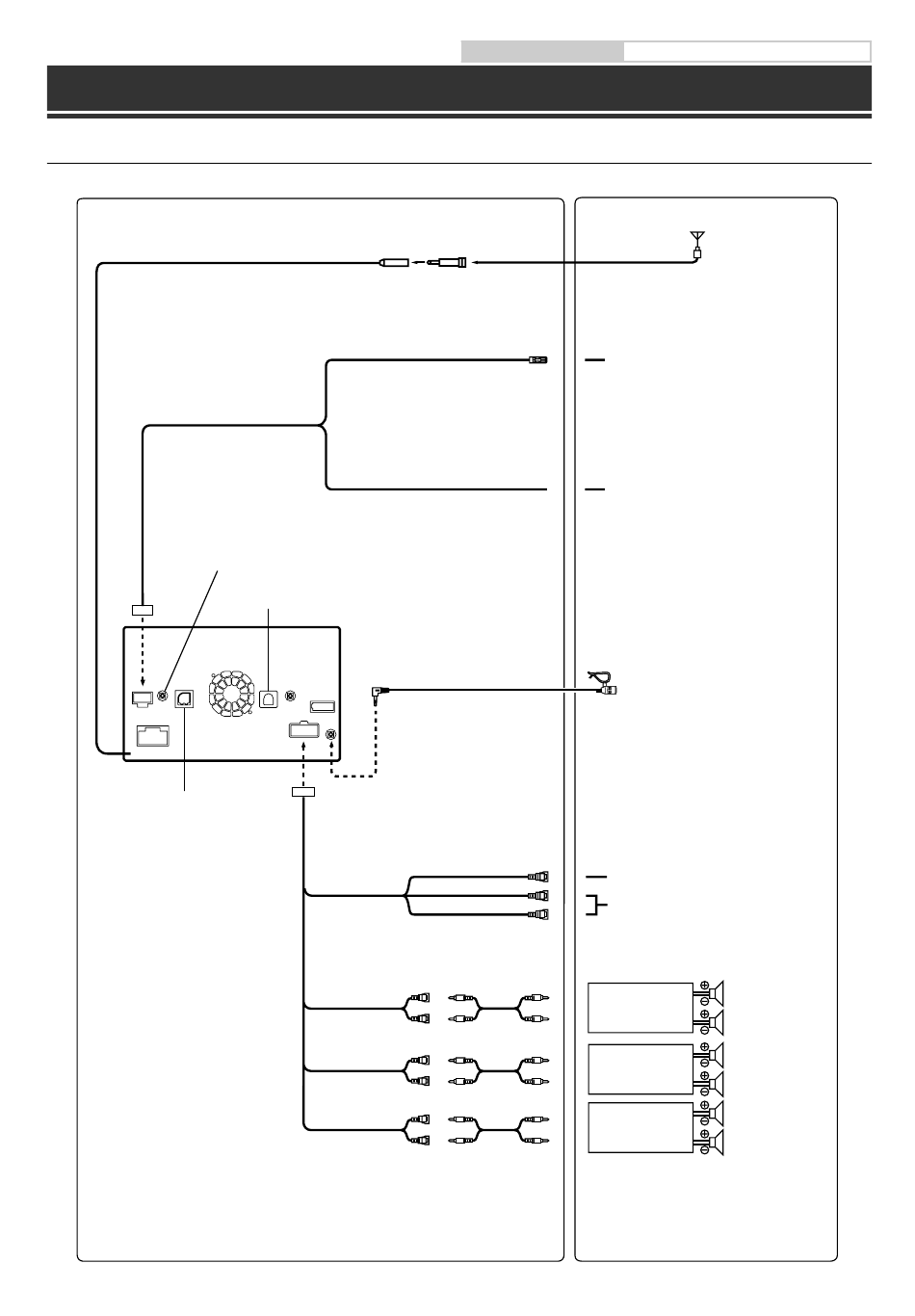

Соединения 1/2
Подключите к интерфейсу
кнопок ДУ.
Не используется
14
-RU
REMOTE OUT
(Коричневый)
REVERSE
(оранжевый/белый)
Подключите разъем к интерфейсному
блоку автомобильного дисплея.
Руководство по эксплуатации
Антенный ISO-разъем
К входному проводу ДУ
К плюсовой клемме сигнального провода
лампочки заднего хода автомобиля
(Желтый)
К разъему видеовыхода
(Красный)
(Белый) К разъемам аудиовыхода (R, L)
Соединения
Антенна
Микрофон (в комплекте)
Тыловой левый
Сабвуфер
Тыловой правый
Фронт. левый
Сабвуфер
Фронт. правый
Сабвуфер Усилитель
