elv FS20 S8M Bedienungsanleitung Seite 5

Steckverbinder-Belegung
Pin
1, 3, 5, 7, 9, 11, 13, 15, 19
2
4
6
8
10
12
14
16
17
18
20

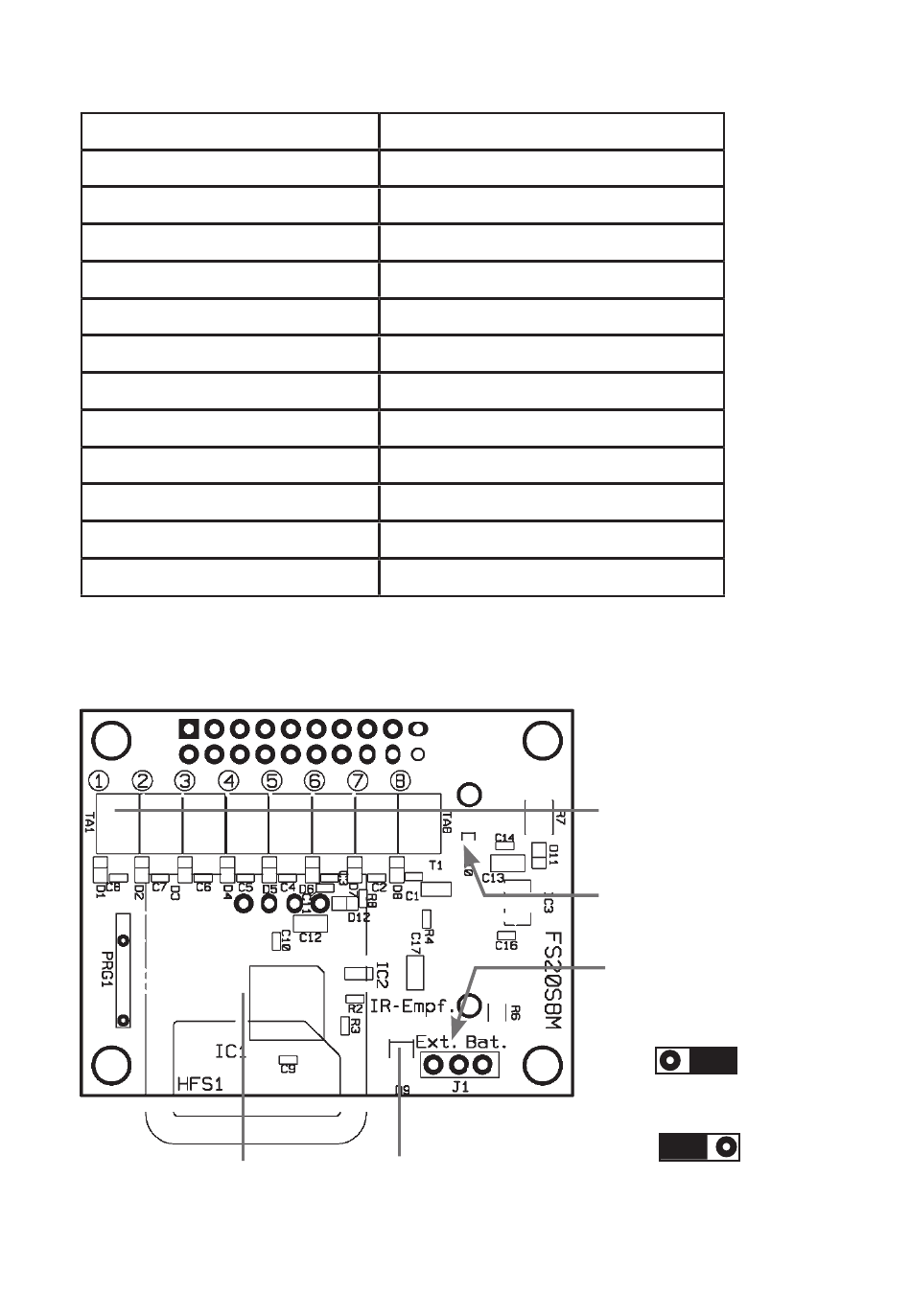

Oberseite:
Funksender
Belegung
Masse
Schalteingang 1
Schalteingang 2
Schalteingang 3
Schalteingang 4
Schalteingang 5
Schalteingang 6
Schalteingang 7
Schalteingang 8
externe LED, Anode
externe LED, Katode
Betriebsspannung 3 - 24 V
IR-Empfänger für
Programmierung
mit FS20 IRP/IRP2
DC
Interne Taste TA1...8
Status-LED, intern
J1: Batterie/Extern
Batteriebetrieb:
Externe Spannung
5
