- Seite 1 4-/8-Kanal-Handsender FS20 S8-3 Bedienungsanleitung ELV Elektronik AG • Postfach 1000 • D-26787 Leer Telefon 0491/6008-88 • Telefax 0491/6008-244...
- Seite 2 Nachlesen auf. Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Bedienungsanleitung. ELV - www.elv.com - Art.-Nr. 105190 1. Ausgabe Deutsch, Oktober 2012 Dokumentation © 2012 eQ-3 Ltd. Hongkong Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf...
-
Seite 3: Inhaltsverzeichnis
4.4.2. Bedienung bei doppelter Kanalzahl ......9 Schalten/Dimmen ..........9/10 4.4.3. Timerfunktion programmieren ......10 Das FS20-Adress-System ........11 Einordnung der FS20 S8-3 in das Adress-System . 13 6.1. Hauscode einstellen ..........13 6.2. Adressen einstellen ..........14 6.2.1. Einzeladresse einstellen ........14 6.2.2. -
Seite 4: Beschreibung Und Funktion

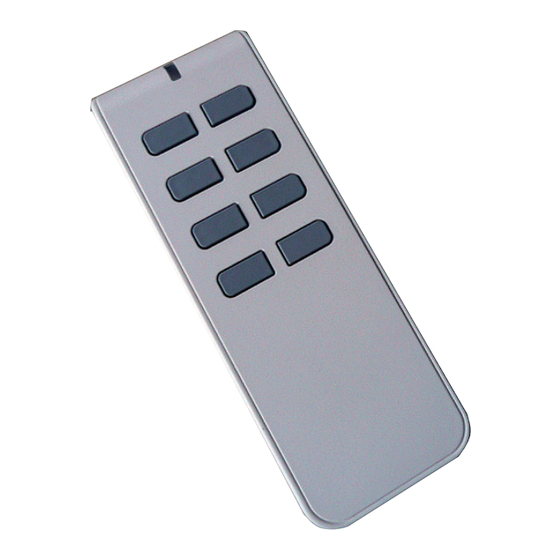

1. Beschreibung und Funktion Mit dem 4-/8-Kanal-Handsender FS20 S8-3 haben Sie einen einfach zu handhabenden, weitreichenden und vielfältig nutzbaren Fernsteuersender für Komponenten des ELV FS20-Funkfernschaltsystems erworben. Er kann Geräte auf 4 (zwei Tasten je Kanal) bzw. 8 Kanälen (eine Taste je Kanal) fernsteuern. -
Seite 5: Vorbereitung Zum Betrieb
3. Vorbereitung zum Betrieb Batterien einlegen - Um das Batteriefach zu öffnen muss zunächst die Entriegelungstaste (A) gedrückt und das Gerät um einige Millimeter in der Rückschale verschoben werden (B). Dann lässt sich das Gerät herausnehmen (C). - Legen Sie zwei Batterien des Typs Micro / LR03 / AAA polrichtig entsprechend den Polaritätsmarkierungen in das Batteriefach (D) ein. -
Seite 6: Bedienung
4. Bedienung Bitte beachten! Die Empfangskomponenten des FS20-Systems reagieren im Auslieferungszustand nicht auf Fernbedienbefehle. Sie müssen entsprechend der Anleitung des jeweiligen Schaltgerätes zuerst adressiert werden. Dann ist sofort die Ansteuerung der Grundfunktionen möglich. 4.1. Grundfunktionen Die Betätigung der Tasten erfolgt je nach Erfordernis kurz (Schalten) oder länger als 0,4 Sekunden (z. - Seite 7 IR-Empfänger Batteriefach 2 x LR03 Kontroll-Leuchte Bedientasten: rechts: Ein links: Aus Tastenpaar 1 Tastenpaar 2 Tastenpaar 3 Tastenpaar 4...
-
Seite 8: Einsatz Mehrerer Sender
4.2. Einsatz mehrerer Sender Im Auslieferungszustand besitzt jeder Sender des FS20-Systems einen anderen, zufällig eingestellten Hauscode. Wenn Sie einen oder mehrere Empfänger über un- terschiedliche Sender gemeinsam ansteuern wollen, müssen die Hauscodes der Sender zuerst aufeinander abgestimmt werden - an jedem Sender ist der gleiche Hauscode nach Kapitel 6.1. -
Seite 9: Doppelte Kanalzahl
Adresscodes erreicht. Um die vergebenen Adressen nicht zu verändern, warten Sie, bis der Programmiermodus automatisch beendet wird. 4.4. Doppelte Kanalzahl Neben der Standard-Einstellung als 4-Kanal-Sender be- steht die Möglichkeit, den Sender als 8-Kanal-Sender zu nutzen. Jedem Kanal ist dann nur noch eine Einzeltaste und kein Tastenpaar mehr zugeordnet. -
Seite 10: Timerfunktion Bei Doppelter Kanalzahl Programmieren
Dimmen Wird eine Taste länger als 0,4 Sekunden gedrückt, so wird der entsprechende DIM-UP-AND-DOWN-Befehl gesendet, bis die Taste wieder losgelassen wird (DIM-UP-AND DOWN = Lampe wird hochgedimmt bis Maximum und danach herabgedimmt bis Minimum usw.). Auch hier geht das Dimmen stets in die Gegenrichtung des vorher ausgesandten Befehls, d. -
Seite 11: Das Fs20-Adress-System
5. Das FS20-Adress-System Innerhalb eines Hauscodes lassen sich 256 verschiedene Adressen einstellen. Diese Adressen gliedern sich dabei in 4 Adresstypen zu 225 Einzeladressen, 15 Funktions- gruppen-Adressen, 15 lokalen Master-Adressen und einer globalen Master-Adresse. Jedem Empfänger kann von jedem Adresstyp eine Adresse zugeordnet werden. Damit kann jeder Empfänger auf bis zu 4 unterschiedliche Adressen reagieren, jedoch immer nur auf eine Adresse pro Adresstyp. - Seite 12 Lokale Masteradressen Mehrere Empfänger werden räumlich als eine Einheit defi- niert und über die lokale Masteradresse angesteuert. Wer- den beispielsweise alle Empfänger in einem Raum jeweils einer lokalen Masteradresse zugewiesen, so kann man beim Verlassen eines Raumes mit nur einem Tastendruck alle Verbraucher in diesem Raum ausschalten.
-
Seite 13: Einordnung Der Fs20 S8-3 In Das Adress-System
Hauscode Der Hauscode ermöglicht den Betrieb mehrerer gleicher Funksysteme nebeneinander. 6. Einordnung der FS20 S8-3 in das FS20-Adress-System Für die Codierung der Sender und ihrer Einzeltasten werden der Hauscode, eine Adressgruppe und eine Unteradresse verwendet. Mit speziellen Adressgrup- penzuweisungen ist auch eine Programmierung der Fernbedienung als lokaler oder globaler Master möglich. -
Seite 14: Adressen Einstellen
- Geben Sie jetzt mit den Tasten 1 bis 4 den 8-stelligen Hauscode Ihres Systems ein. Dieser muss für alle Fernbediensender des gleichen Systems auch gleich sein (zur Sicherheit notieren und gut verwahren). Beispiel: 23141342 - Nach Eingabe der achten Ziffer wird der Program- miermode automatisch verlassen. -
Seite 15: Zuweisung Von Funktionsgruppen Und Masteradressen
miermode automatisch verlassen. Dies wird durch Verlöschen der Kontroll-Leuchte angezeigt. Werkseitig sind den Tastenpaaren folgende Adres- senpaarungen zugeordnet: Tastenpaar Adresse 11 11 11 12 11 13 11 14 Tastenpaar Adresse 1121 11 22 11 23 11 24 Bitte beachten! Sowohl die Adressgruppe 44 als auch die Unteradresse 44 haben eine besondere Bedeutung (siehe folgendes Kapitel)! 6.2.2. -
Seite 16: Adressierung Bei Doppelter Kanalzahl
Globaler Master Werden sowohl Adressgruppe, als auch Unteradresse eines Kanals auf 44 eingestellt, hat dieser Kanal die Funktion eines globalen Masters. Alle Empfänger, die mit dieser globalen Masteradresse programmiert sind, werden gleichzeitig gesteuert. 6.2.3. Adressierung bei doppelter Kanalzahl Um die Adressgruppe und Unteradresse einer einzelnen Taste zu ändern, wird zuerst die zu programmierende Taste gedrückt und festgehalten und dann zusätzlich die daneben liegende Taste für mindestens 5 s gleich-... -
Seite 17: Beispiel Für Adressen-Zuordnung
6.3. Beispiel für Adressen-Zuordnung Bei einem umfangreicheren Systemausbau ist es sinnvoll bei der Adressenauswahl systematisch vorzugehen, um Hauscode z. B. 1234 1234 G l obal e M ast er adr esse 4444 Funkt i onsgr uppe 44xx z. B. 4411 Deckenl am pen 1111 1144 1122... - Seite 18 zugewiesen: Raum A: 11, Raum B: 12, Raum C: 13, Raum D: 14. Die Markise wurde dabei dem anliegenden Raum B mit zugeordnet. Insgesamt sind folgende 15 Adressgruppen möglich: 11, 12, 13, 14, 21, 22, 23, 24, 31, 32, 33, 34, 41, 42, 43. Um jeden Empfänger separat steuern zu können, ist jeder Empfänger auf eine Einzeladresse zu programmieren.
-
Seite 19: Ir-Schnittstelle
7. IR-Schnittstelle Die FS20 S8-3 verfügt an der Unterseite über eine IR- Schnittstelle (IR), die eine individuelle Programmierung über das USB-IR-Interface FS20 IRP/IRP2 möglich macht. Um die Schnittstelle nutzen zu können, ist die Rückschale wie im Kapitel 3 beschrieben abzunehmen. -
Seite 20: Batteriewechsel, Batterieentsorgung
ist, verlischt die Kontroll-Leuchte der Fernbedienung. Sollte die Kontroll-Leuchte allerdings kurz blinken und danach verlöschen, wurde ein Übertragungsfehler festgestellt und der Programmiermodus verlassen. Falls nicht alle erwarteten Daten empfangen und kein Übertragungsfehler festgestellt wurde, verbleibt die Fernbedienung noch ca. 1 Minute im Programmier- modus und wartet auf weitere Daten. -
Seite 21: Zusätzliche Hinweise
9. Zusätzliche Hinweise Reichweiten und Störungen, Repeater - Das FS20-System arbeitet im 868-MHz-Bereich, der auch von anderen Funkdiensten genutzt wird. Daher kann es durch Geräte, die auf der gleichen bzw. benachbarten Frequenz arbeiten, zu Einschränkungen des Betriebs und der Reichweite kommen. - Die angegebene Reichweite von bis zu 100 m ist die Freifeldreichweite, d.h., die Reichweite bei Sichtkon- takt zwischen Sender und Empfänger. -
Seite 22: Technische Daten
10. Technische Daten Kurzbezeichnung: ......... FS20 S8-3 Versorgungsspannung: ....2 x 1,5 V LR03 / AAA Stromaufnahme: ......... max. 15 mA Batterielebensdauer: .........5 Jahre (typ.) Sendefrequenz: .......... 868,35 MHz Modulation: .............. AM Funk-Reichweite: ......bis 100m (Freifeld) Schutzart: ............... IP20 Umgebungstemperatur: ....... +5°C bis +35°C Abmessungen (B x H x T): ....46 x 16 x 126 mm... - Seite 24 ELV Elektronik AG • Postfach 1000 • D-26787 Leer Telefon 0491/6008-88 • Telefax 0491/6008-244...
