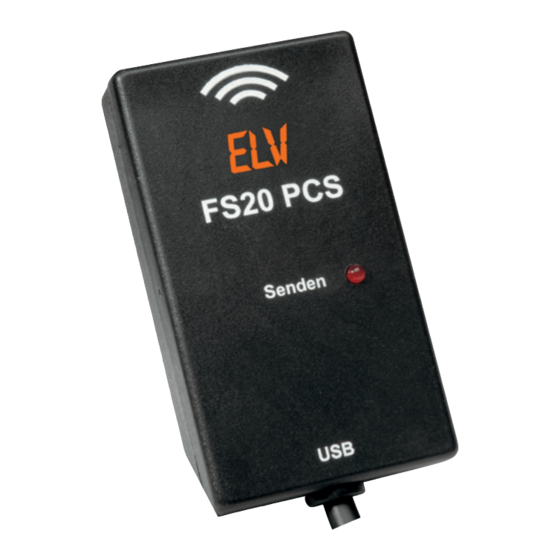

FS20-PC-Sender
F9
F10
F11
°
+
= }
)
]
¨
£
$ ¤
^
M
µ
%
ù
*
§
!
D-26787 Leer • Telefon 0491/6008-88 • Telefax 0491/6008-244
BEDIENUNGSANLEITUNG
FS20 PCS
Imp écr
F12
Syst
Inser
Entrée
Suppr
Ctrl
ELV Elektronik AG • PF 1000
Pause
Arrêt
Attn
défil
Fin
1
A
/
*
Num
Lock
7
8
9
Licht aus
Licht 100%
Licht 37%
4
5
6
Rollladen
Rollladen
1
2
3
PgDn
Klima ein
Klima aus
0
,
Ins
Del
+
Enter
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für elv FS20 PCS
Inhaltszusammenfassung für elv FS20 PCS
- Seite 1 ¨ £ Entrée Suppr $ ¤ Licht aus Licht 100% Licht 37% µ ù Rollladen Rollladen § PgDn Klima ein Klima aus Enter Alt Gr Ctrl ELV Elektronik AG • PF 1000 D-26787 Leer • Telefon 0491/6008-88 • Telefax 0491/6008-244...
-
Seite 2: Inhaltsverzeichnis
Reichweite und Störungen - bitte beachten! .......9 Reinigung, Entsorgung ..............10 Technische Daten ..............10 Anhang ..................11 8.1. Das FS20-Adress-System ............11 8.2. Anwendungsszenarien mit FS20 PCS und FS20 PCE ....16 8.3. Die FS20-Befehle in EventGhost ..........18 8.4.. FS20 PCS-HID-Protokoll ............24 1. Ausgabe Deutsch 04/2010 Dokumentation ©... -
Seite 3: Beschreibung/Funktionen
FS20-PC-Sender verknüpft werden, der wiederum Schaltbefehle ausenden kann. So sind z. B. auch Makros via PC-Software erstellbar. Denkbar ist auch, das Pärchen FS20 PCE/FS20 PCS als Repeater für FS20-Signalweiterleitungen einzusetzen, etwa am Home-Server. So kann man für FS20-Sender sonst schwer erreichbare Empfangsgebiete, etwa in einem anderen Stockwerk, sicher erreichen, indem ein FS20 PCS über... -
Seite 4: Betriebs- Und Sicherheitshinweise
Menschen und Haustiere führen können. 3. Installation 3.1. PC-Anschluss Der FS20 PCS ist ein HID-Gerät, erfordert also keine Treiberinstallation. · Schließen Sie das USB-Kabel des Gerätes an einen freien USB-Port Ihres Rechners an. · Kurz darauf erkennt das Betriebssystem des Rechners das Gerät auto- matisch und meldet dies als neu erkanntes USB-Gerät. -
Seite 5: Programm-Konfiguration Und Bedienung
Die folgende Beschreibung der Arbeit mit „EventGhost” erläutert nur den grundlegenden Umgang mit dem Programm in Zusammenarbeit mit dem- FS20 PCS, da das Programm ständig erweitert und verändert wird. Detaillierte Hinweise und Hilfestellungen zu den einzelnen Optionen gibt die mit dem jeweils aktuellen Programm-Download gelieferte Online- Dokumentation, die Online-Wiki bzw. - Seite 6 · Klicken Sie auf das gewünschte Makro im Konfigurationsbaum und wählen Sie aus der Symbolleiste oben bzw. per rechtem Mausklick „Befehl hinzufügen”. Jetzt erscheint ein neues Auswahlmenü, in dem man unter „ELV FS20 PCS” den gewünschten Befehl auswählen kann: Eine komplette Befehlsbeschreibung finden Sie im Anhang! ·...
- Seite 7 · Das fertige Makro sieht dann so aus: · Bei der Betätigung der Taste 9 im Nummernblock löst links im Log den entsprechenden Eintrag zur Befehlsaussendung und diese selbst am FS20 PCS aus. Dabei leuchtet die LED an diesem kurz als Bestätigung der Aussendung auf.
- Seite 8 Befehlen zu gestalten. Kopplung mit FS20 PCE · Zur Kopplung des FS20 PCS mit dem FS20 PCE ist ein neues Makro zu erstellen, in das zunächst per Drag & Drop die entsprechenden, vom FS20 PCE empfangenen Befehle (siehe dessen Bedienungsanleitung) hineinzuziehen sind.
-
Seite 9: Reichweite Und Störungen - Bitte Beachten
5. Reichweite und Störungen - bitte beachten! Reichweite und Störungen • Das ELV-FS20-System arbeitet im 868-MHz-Bereich, der auch von an- deren Funkdiensten genutzt wird. Daher kann es durch Geräte, die auf der gleichen bzw. benachbarten Frequenz arbeiten, zu Einschränkungen des Betriebs und der Reichweite kommen. -
Seite 10: Reinigung, Entsorgung
6. Reinigung, Entsorgung - Reinigen Sie das Gerät nur mit einem weichen Leinentuch, das bei starken Verschmutzungen angefeuchtet sein kann. Verwenden Sie zur Reinigung keine löse mittelhaltigen Reinigungsmittel. Gerät nicht im Hausmüll entsorgen! Elektronische Geräte sind entsprechend der Richtlinie über Elektro- und Elektronik-Altgeräte über die örtlichen Sammel- stellen für Elektronik-Altgeräte zu entsorgen! 7. -
Seite 11: Anhang
8. Anhang 8.1. Das FS20-Adress-System Innerhalb eines Hauscodes lassen sich 256 verschiedene Adressen ein- stellen. Diese Adressen gliedern sich dabei in 4 Adresstypen zu 225 Ein- zeladressen, 15 Funktionsgruppen-Adressen, 15 lokalen Master-Adressen und einer globalen Master-Adresse. Jedem Empfänger kann von jedem Adresstyp eine Adresse zugeordnet werden. - Seite 12 Funktionsgruppen-Adresse alle Tore geöffnet oder über einen FS20-Timer abends automatisch gemeinsam geschlossen werden können. Die Einstellung der unterschiedlichen Adresstypen und Adressen er- folgt allein am Sender bzw. im Falle des FS20 PCS über die Software „EventGhost” und wird durch die Adresszuweisung an den Empfänger übertragen.
- Seite 13 Zuweisung von Funktionsgruppen und Masteradressen Funktionsgruppen Wird als Adressgruppe die 44 eingegeben, wird die Unteradresse (sofern sie nicht auch 44 ist, siehe folgende Abschnitte) als Funktionsgruppe definiert. So lassen sich 15 Funktionsgruppen zwischen 4411 und 4443 definieren: Hierzu stehen die folgenden Adressen zur Verfügung: 4411, 4412, 4413, 4414, 4421, 4422, 4423, 4424, 4431, 4432, 4433, 4441, 4442, 4443 Lokaler Master Wird nur die Unteradresse auf 44 eingestellt, so hat dieser Kanal die...
- Seite 14 Beispiel für Adressen-Zuordnung Bei einem umfangreicheren Systemausbau ist es sinnvoll, bei der Adres- senauswahl systematisch vorzugehen, um den Überblick über die bereits vergebenen Adressen zu behalten und um die programmierten Empfänger einfach und sinnvoll in Gruppen gemeinsam steuern zu können. Anhand des folgenden Beispiels und der Erläuterungen dazu können Sie eine solche umfangreiche Konfiguration nachvollziehen.
- Seite 15 Im Beispiel ist die Markise auf die Einzeladresse 1211 programmiert, die sich aus der Adressgruppe 12 und deren Unteradresse 11 zusam- mensetzt. Bei den Empfängern im Raum A wurden zusätzlich alle Empfänger auf eine lokale Masteradresse programmiert. Bei der lokalen Masteradresse ist als Unteradresse immer die 44 eingestellt, während über die Adressgruppe eine der 15 lokalen Masteradressen gewählt wird.
-
Seite 16: Anwendungsszenarien Mit Fs20 Pcs Und Fs20 Pce
8.2. Anwendungsszenarien mit FS20 PCS und FS20 PCE Signalquellenauswahl mit FS20 DAV und PC-Fernbedienung E-Mail-Eingang in anderen Räumen signalisieren Geräte direkt via PC-Tastatur steuern... - Seite 17 Preiswerte Haussteuerung mit beliebigen Verknüpfungen, Makros usw. USB-Verlängerungskabel FS20-Funkstrecken-Verlängerung per aktivem USB-Verlängerungskabel zum Erreichen von funktechnisch schwer erreichbaren Arealen...
-
Seite 18: Die Fs20-Befehle In Eventghost
8.3. Die FS20-Befehle in EventGhost Hinweis zu Begriffen In einigen Befehlen finden Sie die Begriffe „früherer Wert” und „alter Zu- stand”. Diese speziellen Befehle betreffen FS20-Geräte wie Dimmer oder auch Bewegungsmelder, die verschiedene, programmierbare Lichtstufen schalten können, wie z. B. der FS20 PIRI-2 HR. Alter/Früherer Wert Diesen Wert speichert ein Dimmer immer nur dann, wenn er einen Herauf-, oder Herunter-Dimmbefehl, einen Herauf-Herunter-Dimmbefehl oder... -
Seite 19: Schaltbefehle
Schaltbefehle „Ausschalten” Schaltet das Gerät sofort aus bzw. dimmt sofort auf 0% „Anschalten” Schaltet das Gerät sofort ein bzw. dimmt sofort auf 100% „Mit früherem Wert einschalten” Schaltet das Gerät mit dem letzten gespeicherten Dimmwert ein. „Umschalten” (Toggle) Verhalten wie An-/Ausschalten mit nur einer Taste. Wechselt zwischen „Aus”... -
Seite 20: Zeitgesteuerte Aktionen
„Abwechselnd Herauf- und Herunterdimmen” Dimmt schrittweise auf Maximum, danach erfolgt eine Pause, dann erfolgt das Herabdimmen auf Minimum, Pause. Mit dem Schieberegler kann eingestellt werden, wieviele Stufen gedimmt werden sollen. Zeitgesteuerte Aktionen „Aus in Timerzeit” Schaltet das Gerät nach Ablauf der mit dem Schieberegler einstellbaren Timerzeit (0,25 Sek. - Seite 21 Empfängers beschrieben, direkt am Empfangsgerät mit Hilfe eines Handsenders eingegeben werden oder sehr viel komfortabler mit Hilfe des FS20 PCS und des Sonderbefehls „Programmierung der internen Timerzeit” (siehe dazu den in diesem Kapitel folgenden Abschnitt „Programming/Sonderfunktionen“). „Aus für Timerzeit, anschließend alter Wert”...
- Seite 22 „Schalte Gerät für Timerzeit ein- (dimmt auf 100%) und kehre an- schließend auf alten Zustand zurück” Schaltet das Gerät für die mit dem Schieberegler einstellbaren Timerzeit (0,25 Sek. bis 4 Std. und 16 Min.) an (dimmt auf 100%) und geht nach Ablauf der Timerzeit wieder auf den alten Zustand (Dimmwert) zurück.
- Seite 23 „Programmierung der internen Timerzeit starten bzw. stoppen” Ermöglicht die Programmierung des internen Gerätetimers eines FS20- Empfängers über den FS20 PCS. Besonders für bereits montierte und ggf. schlecht erreichbare Empfänger geeignet. Der erste Befehl, z. B. Tastendruck der programmierten PC-Keyboard-Taste, startet die Timerzeit-Programmierung, der zweite (nach Ablauf der gewünschten...
-
Seite 24: Fs20 Pcs-Hid-Protokoll
über den FS20 PCS. Hier muss nicht die zu programmierende Timerzeit abgewartet werden, sondern es wird über den Schieberegler die gewünschte Timerzeit (0,25 Sek. bis 4 Std. und 16 Min.) eingestellt und dann zum FS20-Empfänger gesendet. Hinweis: Dieser Befehl wird nur von FS20-Empfängern unterstützt, in deren Anleitung der interne Gerätetimer beschrieben ist.
