- Seite 1 2-/4-Kanal- Unterputz-Sender FS20 S4U Bedienungsanleitung ELV AG · PF 1000 · D-26787 Leer Telefon 0491/6008-88 · Telefax 0491/6008-244...
- Seite 2 4. Ausgabe Deutsch April 2006 Dokumentation © 2003 ELV Electronics Ltd. Hongkong Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Heraus- gebers darf dieses Handbuch auch nicht auszugsweise in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, me- chanischer oder chemischer Verfahren vervielfältigt oder verarbeitet werden.
-
Seite 3: Inhaltsverzeichnis
Einsatz mehrerer Sender ......9 Timerfunktionen im 4-Kanal-Betrieb ..9 2-Kanal-Betrieb ........10 4.4.1 Umstellen 2-/4-Kanal-Betrieb ....11 Das FS20-Adress-System ...... 12 Einordnung der FS20 S4U in das Adress-System ........ 14 Hauscode einstellen ......... 14 Adressen einstellen ........15 6.2.1 Einzeladresse einstellen (4-Kanal-Betrieb) 15 6.2.2... -
Seite 4: Allgemeines

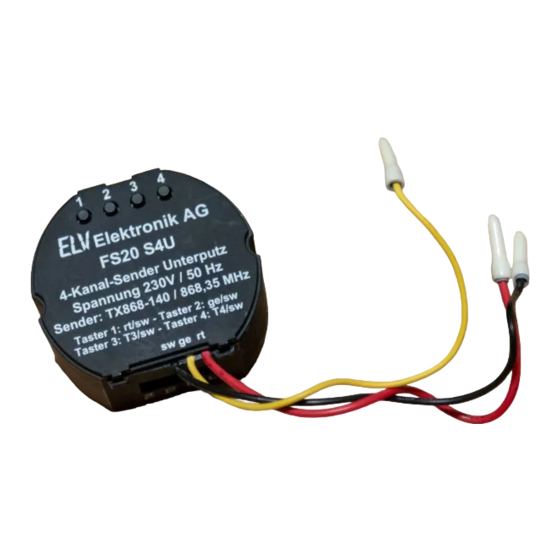

1. Allgemeines Der 2-/4-Kanal-Unterputzsender FS20 S4U dient als Fernsteuersender für zahlreiche Komponenten des ELV FS20-Funk-Fernschaltsystems. Er kann Geräte auf 2 bzw. 4 Kanälen fernsteuern. Durch umfangreiche Codierungs- und Adresszuwei- sungsmöglichkeiten ist die Datenübertragung innerhalb des FS20-Sendesystems sehr sicher, und es können mehrere benachbarte Systeme gleichzeitig betrieben werden. -
Seite 5: Sicherheits- Und Wartungshinweise
2. Sicherheits- und Wartungshinweise Achtung! Sicherheitshinweise – bitte unbedingt beachten! Arbeiten an netzspannungsbetriebenen Geräten und in Netzstromkreisen dürfen nur von dazu befugten Fachleuten durchgeführt werden! Vergewissern Sie sich vor allen Installations- und Montagearbeiten, dass der betroffene Stromkreis sicher vom Netz getrennt ist. - Öffnen Sie das Gerät nicht, es enthält keine durch den Anwender zu wartenden Teile. -
Seite 6: Vorbereitung Zum Betrieb
3. Vorbereitung zum Betrieb 3.1 Installation des Senders Verwenden Sie für den Anschluss des Senders nur zugelassene Installationsleitungen. Bitte beachten Sie unbedingt die folgend genannte Reihenfolge bei der Montage. 1. Schalten Sie den Stromkreis, der den Sender mit Betriebsspannung versorgen soll, durch Ausschalten bzw. - Seite 7 Skizze links. Vergewissern Sie sich, dass alle Anschlüsse fest und sicher in den Installati- onsklemmen fixiert sind. Unbenutzte Kabelenden des FS20 S4U sind zu isolieren (z. B. mit Dosenklemmen) und dürfen nirgendwo anders angeschlossen wer- den. 4. Legen Sie den Sender in die Installationsdose ein.
-
Seite 8: Bedienung
TIPP! Beachten Sie bei der Anordnung der Taster, falls Sie den Sender als 2-Kanal-Sender (jeweils ein Tasten- paar für EIN/AUS) betreiben wollen, dass hier jeweils die Taster 1/2 sowie 3/4 funktionell zusammenge- hören. 6. Schalten Sie die Netzspannung zu. Vorsicht! Wenn Sie die in das Gerät integrierten Taster für die Programmierung einsetzen wollen, achten Sie sorgfältig darauf, dass alle in der Anschluss- oder... -
Seite 9: Einsatz Mehrerer Sender
Jeder der vier Tasten ist ein anderer Kanal zugeordnet (4-Kanal-Betrieb). Schalten Eine kurze Tastenbetätigung (weniger als 0,4 Sek.) sen- det einen TOGGLE-Befehl (Umschalten des jeweils vor- her herrschenden Schaltzustandes). Dimmen Wird eine Taste länger als 0,4 Sek. gedrückt, so wird der entsprechende DIM-UP-AND-DOWN-Befehl gesen- det, bis die Taste wieder losgelassen wird (DIM-UP-AND DOWN = Lampe wird hochgedimmt bis Maximum und... -
Seite 10: Timerfunktionen Im 4-Kanal-Betrieb
schiedliche Sender gemeinsam ansteuern wollen, müs- sen die Hauscodes der Sender zuerst aufeinander ab- gestimmt werden – an jedem Sender ist der gleiche Hauscode nach Kapitel 6.1 einzustellen. Diese Abstimmung muss vor dem ersten Program- mieren/Bedienen der Empfänger erfolgen, da hier- bei auch der zugehörige Hauscode an den Empfän- ger übermittelt wird. -
Seite 11: Umstellen 2-/4-Kanal-Betrieb
und Herabdimmen und den Tasten 2 und 4 die Funktion Ein und Hochdimmen zugewiesen ist. 4.4.1 Umstellen 2-/4-Kanal-Betrieb 2-Kanal-Betrieb wird durch gleichzeitiges Betätigen der Tasten 1 und 4 für mindestens 5 Sek. eingestellt. 4-Kanal-Betrieb wird durch gleichzeitiges Betätigen der Tasten 2 und 3 für mindestens 5 Sek. eingestellt. Achtung! Die Bedienung und Programmierung bei 2-Kanal- Betrieb weicht von der normalen Bedienung bei... -
Seite 12: Das Fs20-Adress-System
5. Das FS20-Adress-System Innerhalb eines Hauscodes lassen sich 256 verschie- dene Adressen einstellen. Diese Adressen gliedern sich dabei in 4 Adresstypen zu 225 Einzeladressen, 15 Funk- tionsgruppen-Adressen, 15 lokalen Masteradressen und einer globalen Masteradresse. Jedem Empfänger kann von jedem Adresstyp eine Adresse zugeordnet werden. Damit kann jeder Empfänger auf bis zu 4 unterschiedli- che Adressen reagieren, jedoch immer nur auf eine Adresse pro Adresstyp. - Seite 13 Lokale Masteradressen Mehrere Empfänger werden räumlich als eine Einheit definiert und über die lokale Masteradresse angesteu- ert. Werden beispielsweise alle Empfänger in einem Raum jeweils einer lokalen Masteradresse zugewiesen, so kann man beim Verlassen eines Raumes mit nur ei- nem Tastendruck alle Verbraucher in diesem Raum aus- schalten.
-
Seite 14: Einordnung Der Fs20 S4U In Das Adress-System
Hauscode Der Hauscode ermöglicht den Betrieb mehrerer gleicher Funk-Systeme nebeneinander. 6. Einordnung des FS20 S4U in das Adress-System Für die Codierung der Sender und ihrer Einzeltasten werden der Hauscode, eine Adressgruppe und eine Un- teradresse verwendet. Mit speziellen Adressgruppen- zuweisungen ist auch eine Programmierung der Fern- bedienung als lokaler oder globaler Master möglich. -
Seite 15: Adressen Einstellen
- Halten Sie die Tasten 1 und 3 für 5 Sekunden ge- drückt. - Geben Sie jetzt mit den Tasten 1 bis 4 den 8-stelligen Hauscode Ihres Systems ein. Dieser muss für alle Fernbediensender des gleichen Systems auch gleich sein (zur Sicherheit notieren und gut verwahren). Beispiel: 23141342 - Nach Eingabe der achten Ziffer wird der Program- miermodus automatisch verlassen. -
Seite 16: Zuweisung Von Funktionsgruppen Und Masteradressen
- Nach der vierten Ziffer wird der Programmiermodus verlassen. Werkseitig sind den Tasten folgende Adressenpaa- rungen zugeordnet: Tasten Adresse 11 11 11 12 11 13 11 14 Bitte beachten! Sowohl die Adressgruppe 44 als auch die Unteradresse 44 haben eine besondere Bedeutung (siehe folgendes Kapitel)! 6.2.2 Zuweisung von Funktionsgruppen und Mas- teradressen... -
Seite 17: Beispiel Für Adressenzuordnung
Globaler Master Werden sowohl Adressgruppe als auch Unteradresse eines Kanals auf 44 eingestellt, hat dieser Kanal die Funktion eines globalen Masters. Alle Empfänger, die mit dieser globalen Masteradresse programmiert sind, werden gleichzeitig gesteuert. 6.3 Beispiel für Adressenzuordnung Bei einem umfangreicheren Systemausbau ist es sinn- voll, bei der Adressenauswahl systematisch vorzuge- hen, um den Überblick über die bereits vergebenen Adressen zu behalten und um die programmierten Emp-... - Seite 18 programmiert, die sich aus der Adressgruppe 12 und deren Unteradresse 11 zusammensetzt. Bei den Empfängern im Raum A wurden zusätzlich alle Empfänger auf eine lokale Masteradresse programmiert. Bei der lokalen Masteradresse ist als Unteradresse im- mer die 44 eingestellt, während über die Adressgruppe eine der 15 lokalen Masteradressen gewählt wird.
-
Seite 19: Kanal-Betrieb: Programmierung/Bedienung
Die Deckenlampen in allen Räumen sind zusätzlich zu einer Funktionsgruppe zusammengefasst und somit auch gemeinsam steuerbar. Um eine der 15 Funktions- gruppen auszuwählen, ist als Adressgruppe die 44 und als Unteradresse ein Wert zwischen 11 und 43 einzu- stellen. Im Beispiel haben die Deckenlampen die Funktionsgruppen-Adresse 4411. -
Seite 20: Bedienung
7.3 Bedienung Der jeweiligen „rechten“ Taste eines Kanals (Taste 2/4) ist global der EIN(Hochdimmen)-Befehl, der zugehörigen „linken“ Taste (Taste 1/3) der AUS(Herunterdimmen)-Befehl zugeordnet. 8. Zusätzliche Hinweise – bitte beachten! Reichweiten und Störungen, Repeater - Das FS20-System arbeitet im 868-MHz-Bereich, der auch von anderen Funk-Diensten genutzt wird. -
Seite 21: Technische Daten
Flächen oder Gegenständen (auch zum menschli- chen Körper oder Boden) beeinflusst die Strahlungs- charakteristik der Antennen und somit die Reichweite. - Breitbandstörungen in städtischen Gebieten können Pegel erreichen, die den Signal-Rauschabstand ver- kleinern, wodurch sich die Reichweite verringert. - Mangelhaft abgeschirmte PCs können in den Emp- fänger einstrahlen und die Reichweite verringern. -
Seite 22: Entsorgungshinweis
10. Entsorgungshinweis Gerät nicht im Hausmüll entsorgen! Elektronische Geräte sind entsprechend der Richtlinie über Elektro- und Elektronik-Alt- geräte über die örtlichen Sammelstellen für Elektronik-Altgeräte zu entsorgen! - Seite 24 ELV AG · PF 1000 · D-26787 Leer Telefon 0491/6008-88 · Telefax 0491/6008-244...
