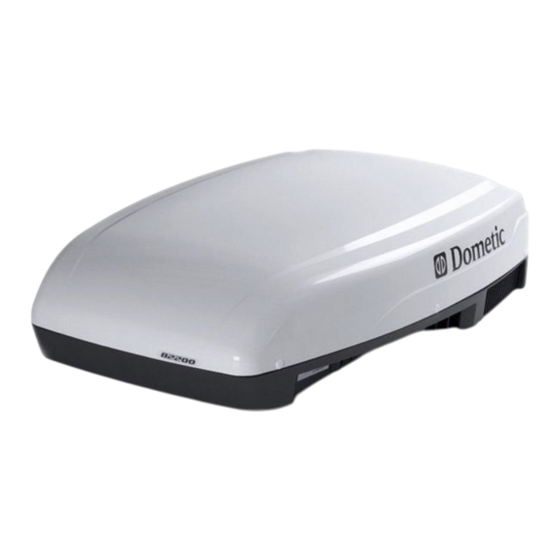

Garantie
"Diese Klimaanlage ist im Sinne der gesetzlichen 1999/44/CE Regelungen hinaus garantiert."
Die Herstellergarantie ist im Fall von Brüchen bzw. abweichendem Betrieb der Anlage ausdrücklich ausge-
schlossen, die von einer falschen Montage Ursache und/oder abhängig sind.
Dem Verbraucher wird das Recht anerkannt, das Gerät selbst zu montieren. Dabei können Sie sich an die
bestimmten von Dometic aber nicht eingestellten Einzelhändler wenden.
©DOMETIC - 2009 Alle Rechte vorbehalten - Gedruckt in Italien -
Kein Teil dieses Handbuchs darf ohne schriftliche Genehmigung der Fa.
DOMETIC reproduziert, kopiert oder auf sonstige Weise verbreitet werden.
Die Abbildungen, Beschreibungen, Hinweise und technischen Daten in dem
vorliegenden Handbuch sind unverbindlich und ohne Gewähr.
Die Fa. DOMETIC behält sich das Recht vor, jederzeit und ohne vorherige
Ankündigung alle Änderungen vorzunehmen, die sie im Interesse der Ver-
besserung des Produkts und seiner Sicherheit für angebracht hält, ohne sich
zur jedesmaligen Anpassung dieses Handbuchs zu verpfl ichten.
Bewahren Sie dieses Dokument zur späteren Verwendung auf.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Dometic B1600
Inhaltszusammenfassung für Dometic B1600
- Seite 1 Die Abbildungen, Beschreibungen, Hinweise und technischen Daten in dem vorliegenden Handbuch sind unverbindlich und ohne Gewähr. Die Fa. DOMETIC behält sich das Recht vor, jederzeit und ohne vorherige Ankündigung alle Änderungen vorzunehmen, die sie im Interesse der Ver- besserung des Produkts und seiner Sicherheit für angebracht hält, ohne sich zur jedesmaligen Anpassung dieses Handbuchs zu verpfl...
-
Seite 2: Normen Zum Umweltschutz Und Zur Korrekten Abfallentsorgung
Bei Betrieb und Wartung des Geräts muss vermieden werden, dass umweltschädigende Produkte (Öle, Fette usw.) in die Umwelt gelangen. Die akustische Belastung durch das Gerät ist möglichst gering zu halten. Für weitere Informationen zur korrekten Demontage/Zerlegung unserer Produkte siehe entsprechende Recycling-Handbücher auf der Website www.dometic.com/ambiente.. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Operation, Maintenance and Installation manual Air conditioner Allgemeine Hinweise Libretto istruzioni per l’uso, la manutenzione e 1.1. Zweck des Handbuchs........4 l’installazione 1.2. Identifi kation des Herstellers und der Klimaanlage...4 Condizionatore 1.3. Beschreibung der Klimaanlage......4 Bedienungs- und 1.4. Benutzung der Klimaanlage........8 Wartungsanleitung Klimaanlage 1.5. -
Seite 4: Allgemeine Hinweise
Warmluft - Funktionsweise Die Raumluft wird durch das Gebläse ( e ) über den Elektrowiderstand ( f ) geleitet, dabei erwärmt und wieder in den Raum geblasen. Hersteller Konformitätszeichen Modell/Fabriknummer Baujahr Technische Daten B1600 - B1600PLUS - B2200 - B2600 Bedienungsanleitung... - Seite 5 Allgemeine Hinweise Kondensator (b) Kompressor (a) ausgeblasene Heiz-Widerstand (e) Warmluft Verdampfer (d) Gebläse (c) ausgeblasene Warmluft in den Innenraum geleitete behandelte Luft Ablauf Kondenswasser Zustrom von Raumluft Bedienungsanleitung B1600 - B1600PLUS - B2200 - B2600...
-
Seite 6: Beschreibung Der Klimaanlage (B2600)
Die vom Kältegas gespeicherte Wärme wird über das interne Register abgegeben und durch den Betrieb des Gebläses (c) in den Fahrgastraum des Fahrzeugs gefördert. Erfolgt dies über einen längeren Zeitraum, erhöht sich die Temperatur innerhalb des Fahrzeugs. B1600 - B1600PLUS - B2200 - B2600 Bedienungsanleitung... - Seite 7 Allgemeine Hinweise Kondensator (b) Kompressor (a) ausgeblasene Magnetventil (f) Warmluft Verdampfer (d) ausgeblasene Gebläse (c) Warmluft in den Innenraum geleitete behandelte Luft Zustrom von Ablauf Kondenswasser Raumluft Bedienungsanleitung B1600 - B1600PLUS - B2200 - B2600...
-
Seite 8: Benutzung Der Klimaanlage
Regolierung und Ausgleichung der Luftfl ussrichtung Die beiden Umlenker auf die gewünschte Position ausrichten. Aufdrehen des mittleren Drehknopfes entgegen dem Uhrzeigersinn. Nach der gewünschten Einstellung wieder den Drehknopf im Uhrzeigersinn feststellen. B1600 - B1600PLUS - B2200 - B2600 Bedienungsanleitung... -
Seite 9: Beschreibung Der Kontrollen
Allgemeine Hinweise 1.5.Beschreibung der Kontrollen (B1600) * (nür für Modelle mit Widerstand) Bedienungsanleitung B1600 - B1600PLUS - B2200 - B2600... -
Seite 10: Beschreibung Der Kontrollen
Fernbedienung gemessene Temperatur ange- passt. I FEEL * (nür für Modelle mit Widerstand) - ** (nür für Modelle mit Licht) Die Taste “RESET” setzt alle Änderungen wieder zurück auf die Grundeinstellung. B1600 - B1600PLUS - B2200 - B2600 Bedienungsanleitung... -
Seite 11: Automatische Betriebsart
(16°C - 31°C) Wählen der Lüftergeschwin- digkeit. Batterien austauschen Es können die Tasten LIGHT** und ROOM 2x1.5V AAA verwendet werden. * (nür für Modelle mit Widerstand) - ** (nür für Modelle mit Licht) Bedienungsanleitung B1600 - B1600PLUS - B2200 - B2600... - Seite 12 Anm.: Die Fernbedienung darf sich nicht in eine Bereich des Raums befi nden, in dem es wesen- tlich heißer oder kälter ist als die durchschnittliche Raumtemperatur (z. B. in der Sonne oder vor der Klimaanlage ). B1600 - B1600PLUS - B2200 - B2600 Bedienungsanleitung...
- Seite 13 Anomalie – Funktionsstörung der Temperatursonde E1 (Innen) Rot (doppeltes blinken) Anomalie – Funktionsstörung der Temperatursonde E2 (Aussen) Rot (doeifaches blinken) Anomalie – Funktionsstörung der Temperatursonde E3 (Aussen) Grün blinkend Entfrosten / Start der Wärmepumpe (nur B2600) Bedienungsanleitung B1600 - B1600PLUS - B2200 - B2600...
-
Seite 14: Technische Daten
Verbrauch für Kühlung-Heiz 620-800 620-800 950-1200 1200-1350 Heizleistung 1200 3300 Elektroanschluss V-Hz 230-50 230-50 230-50 230-50 Schutzklasse Volumen der behandelten Luft Max. Fahrzeugvolumen (mit isolierten Wänden) Gewicht 40.5 * Entsprechend EN 14511 B1600 - B1600PLUS - B2200 - B2600 Bedienungsanleitung... -
Seite 15: Pfl Ege
Ablaufl öcher für das Kondenswas- ser verstopft sind. Filterreinigung(1): Regelmäßig den Filter mit einer Waschmittellösung spülen und vor dem Wiedereinsetzen trocknen lassen. Aktivkohlefi lter(2): Es wird dem ersatz der Aktivkohlefi lter mindestens jedes Jahr empfohlen. Bedienungsanleitung B1600 - B1600PLUS - B2200 - B2600... -
Seite 16: Installationshinweise
Beim Anheben die Klimaanlage auf eventuelle Beschädigungen Die direkt auf der Verpackung stehenden Hinweise beachten. Überprüfen. Zum Anheben nicht die hinteren Lüftungsschlitze verwenden. Die Klimaanlage unter Beachtung der Sicherheitsbestimmungen an den Installationsort transportieren. B1600 - B1600PLUS - B2200 - B2600 Bedienungsanleitung... -
Seite 17: Vorbereiten Einer Öffnung Im Dach
Fahrzeug auszuhalten. Dieser hat eventuell bereits Stellen vorgesehen, wo die Öffnung ohne Gefahr der Schwächung des Aufbaus bzw. des Durchtrennen von Stromkabeln abgebracht werden kann. Die Klimaanlage soll nach Möglichkeit eben installiert werden. Maximale Neigung 10° Bedienungsanleitung B1600 - B1600PLUS - B2200 - B2600... - Seite 18 Bereits vorhandene Dachluken 1) Den Lukendeckel abmontieren. 2) Die Oberfl äche um die Öffnung reinigen und Klebstoffreste entfernen. 3) Vorhandene Schraubenlöcher und even- tuel-le Eintiefungen mit Silikon oder Dicht- maße schließen. B1600 - B1600PLUS - B2200 - B2600 Bedienungsanleitung...
- Seite 19 Lage und Größe der Öffnung mit Hilfe der in der Verpackung enthaltenen vorgedruckten Kartonschablone aufzeichnen. Die Ecken ausbohren. Durch Verbinden der vorgebohrten Löcher ausschneiden. Falls nötig, einen Verstärkungsrahmen aus Holzleisten einsetzen. Durchgangöffnung für Stromkabel bohren Bedienungsanleitung B1600 - B1600PLUS - B2200 - B2600...
-
Seite 20: Befestigung Der Klimaanlage
Montieren der Verbindungsdichtungen zur Den Elektroanschluss herstellen, wie in einhalten. Niemals das Anzugsmoment Luftverteilerbox. Um die richtige Stärke der Paragraph 2.4 gezeigt. überschreiten! Dichtungen zu bestimmen bitte die Tabelle auf Seite 19 benutzen. B1600 - B1600PLUS - B2200 - B2600 Bedienungsanleitung... - Seite 21 35 mm Zwischen 55 60 mm 40 mm Zwischen 60 65 mm 45 mm Zwischen 65 70 mm 50 mm Zwischen 70 75 mm 55 mm Zwischen 75 80 mm 60 mm Bedienungsanleitung B1600 - B1600PLUS - B2200 - B2600...
-
Seite 22: Elektroanschluß
B2200 230V 50Hz Die Kabel an die Klimaanlage anschließen. Die Anlage an einen Stromkreis anschließen, der in der Lage ist, die erforderliche Energie zu liefern (siehe technische Daten), und eine Erdung besitzt. B1600 - B1600PLUS - B2200 - B2600 Bedienungsanleitung... -
Seite 23: Fehlersuche, Wartung, Entsorgung 3
Einsatz eine außerplanmäßige Reinigung durch Ihren Händler/ stimmungen beachten. Wir bitten Sie, sich an die Umweltschutz- Werkstätte durchf hren zu lassen; insbesondere: behörden oder an autorisierte Stellen zu wenden. Wärmetauscherbatterie; Ablaufl öcher Kondenswasser. Bedienungsanleitung B1600 - B1600PLUS - B2200 - B2600... -
Seite 24: Ersatzteilliste
Ersatzteilliste B1600 - B1600 PLUS - B2200 B1600 PLUS B2200 B1600 56 57 30 29 B1600 - B1600PLUS - B2200 - B2600... - Seite 25 Ersatzteilliste B1600 - B1600 PLUS - B2200 Benennung Benennung Benennung Gehäuseunterteil Kondensator Aufkleber Abdeckung Halter Kondensator Dichtung H.5 rivets two stage Plenum Isolation Halter Dichtung H.10 Dichtung Dichtung H.20 Ventilator insert Schraube Relais-Modul Halter Aufkleber Kondensator Halter Kondensator Aktivkohlefi lter...
- Seite 26 Ersatzteilliste B2600 B2600 B1600 - B1600PLUS - B2200 - B2600...
- Seite 27 Halter Aktivkohlefi lter Kompressor Kondensator Kondensator Rohr Rohr Vibrationsdämpfer Verkabelung HAARRÖHRE Dichtung Verdampfer Dichtung Styroporabdeckung Ventilator Luftverteilerbox Magnetventil Luftstrom-Umlenker RÜCKLAUFLEITUNG Gitter VORLAUFLEITUNG Luftstrom-Umlenker Ledmodul Drehknopf Deckel Rivets Empänbgermodul Aufkleber Schutz B1600 - B1600PLUS - B2200 - B2600 B1600 - B2200...
-
Seite 28: Schaltplan
SCHALTPLAN B1600 (Rev. 04) B1600 - B1600PLUS - B2200 - B2600 Bedienungsanleitung... - Seite 29 WHEN THERE IS NO MAIN. BATTERY PLEASE USE THE FUSE F2AL250V PROVIDED CONNECTOR PLUGGED IN THE BOARD + 12vdc BATTERY - BATTERY AIR DIFFUSER TEMPERATURE PROBE MAIN FUSE F10AL250V board board board board Bedienungsanleitung B1600 - B1600PLUS - B2200 - B2600...
- Seite 30 WHEN THERE IS NO MAIN. BATTERY PLEASE USE THE FUSE F2AL250V PROVIDED CONNECTOR PLUGGED IN THE BOARD + 12vdc BATTERY - BATTERY AIR DIFFUSER TEMPERATURE PROBE MAIN FUSE F10AL250V board board board board B1600 - B1600PLUS - B2200 - B2600 Bedienungsanleitung...
