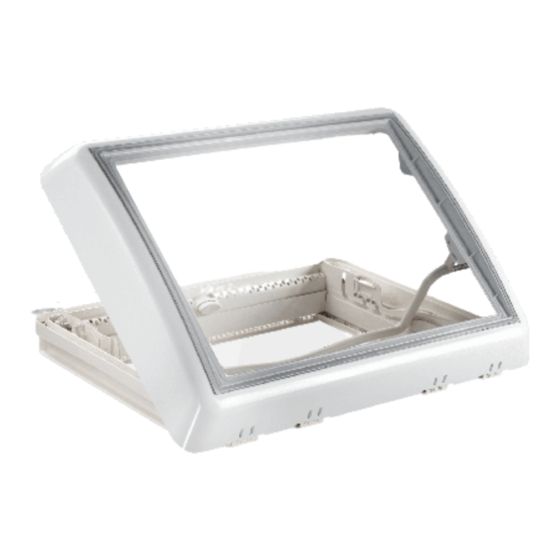

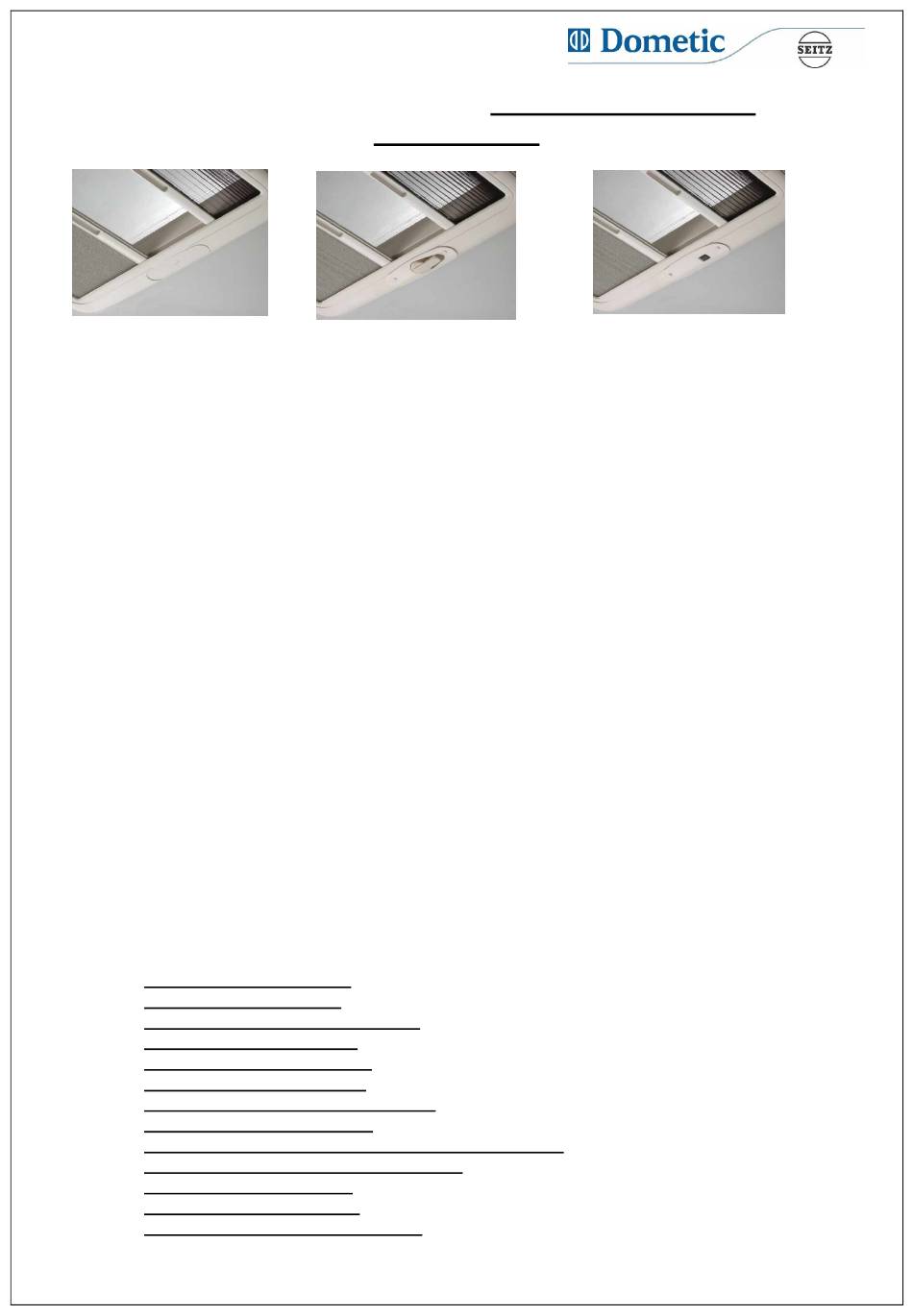

Montageanleitung Midi-Heki mit Bügel / Kurbel oder
Mit Bügel
Vor dem Einbau des Midi - Heki bitte die Montageanleitung lesen.
1. Voraussetzung zur fachgerechten Montage des Midi - Heki ist eine plane Innen- und
Außendachfläche (Midi - Heki ist nicht für den Einbau in senkrechte Flächen geeignet).
2. Der Platz ist so zu wählen, dass keine angrenzenden Teile bzw. Leitungen und
Einbauschränke im Fahrzeuginnenraum, Dachreling oder sonstige Befestigungs- und
Verstärkungsteile (Aufbaustabilität) in ihrer Funktion beeinträchtigt werden (Richtlinien des
Fahrzeugherstellers beachten).
3. Die Einbaulage ist quer (Scharnierseite vorn in Fahrtrichtung) oder längs (Scharnierseite
links bzw. rechts in Fahrtrichtung) möglich.
4. Um Beschädigungen an der Dachwand und am Midi – Heki zu vermeiden, muss der
Ausschnitt stabil sein (ggfs. mit Holzleisten verstärken – nicht im Lieferumfang enthalten).
5. Zum Abdichten des Midi – Heki zur Dachwand ist eine dauerplastische Dichtungsmasse auf
Butylbasis (aus Kartusche oder als Band – nicht im Lieferumfang enthalten) einzusetzen. Bei
der Auswahl der Dichtstoffe ist auf geringen Volumenschrumpf und gute
Dauerhafteigenschaften zu achten. Geeignete Dichtmittel und die Verarbeitungsrichtlinien
sind beim Dichtmittelhersteller zu erfragen.
6. Als Höchstgeschwindigkeit wird max. 130 km/h empfohlen, da je nach Fahrzeugaufbau oder
Einbauposition, Geräuschentwicklungen oder auch Überbeanspruchung der Materialien
auftreten können.
7. Das Midi - Heki ist für eine Dachstärke von 25 mm bis 60 mm geeignet.
8. Überprüfen Sie die Dachstärke Ihres Fahrzeuges. Im Lieferumfang sind 11 Montageböcke
incl. 11 Schrauben (Größe 4x20 für Dachstärke 30-34 mm) enthalten. (Bei Dachstärken von
25 mm bis 29 mm bzw. von 35 mm bis maximal 60 mm muss das entsprechende, im Handel
erhältliche, Montageset eingesetzt werden).
Für die Fixierung der Montageböcke auf der Dachinnenseite werden 22 Schrauben benötigt.
Hierfür sind 22 Schrauben (Spax 3,5 x 20 mm) im Lieferumfang enthalten, welche eingesetzt
werden können, wenn der Ausschnitt wie oben im Punkt 4. genannt, mit Holzleisten verstärkt
wird. Für alternative Aufbauten sind dementsprechend geeignete Schrauben einzusetzen,
welche nicht im Lieferumfang enthalten sind.
9. Montageschritte
9.1 Ausschnitt positionieren
9.2 Ausschnitt ausarbeiten
9.3 Ausschnitt verstärken und prüfen
9.4 Außenrahmen montieren
9.5.1 Innenrahmen montieren
9.5.1.1 Ausführung mit Bügel
9.5.1.2 Ausführung mit Elektroschalter
9.5.1.3 Ausführung mit Kurbel
9.6 Funktion von Verdunklung u. Insektenschutz prüfen
9.7 Funktionen Hebemechanismus prüfen
9.7.1 Ausführung mit Bügel
9.7.2 Ausführung mit Kurbel
9.7.3 Ausführung mit Elektroschalter
Elektroantrieb
Mit Kurbel
1
Mit Elektroantrieb
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Dometic Midi-Heki
Inhaltszusammenfassung für Dometic Midi-Heki
- Seite 1 Montageanleitung Midi-Heki mit Bügel / Kurbel oder Elektroantrieb Mit Bügel Mit Kurbel Mit Elektroantrieb Vor dem Einbau des Midi - Heki bitte die Montageanleitung lesen. 1. Voraussetzung zur fachgerechten Montage des Midi - Heki ist eine plane Innen- und Außendachfläche (Midi - Heki ist nicht für den Einbau in senkrechte Flächen geeignet).
-
Seite 2: Ausschnitt Positionieren
Ausschnitt positionieren 9.1.1 Position des Midi - Heki unter Berücksichtigung der oben aufgeführten Bedingungen, am Fahrzeug festlegen. Ausschnitt nach Angabe Bild 9.1.2 bzw. Schablone auf Karton anzeichnen. Das Midi - Heki muss im eingebauten Zustand zum Ausschnitt ringsum ca. 1-2 mm Luft haben.(Bild 9.1.1 u. -
Seite 3: Außenrahmen Montieren
9.3.2 Verstärkungsleisten ( z. B. aus Holz ) einsetzen (Bild 9.3.2). Hinweis: Der Verstärkungsrahmen wird aus nachfolgenden Gründen benötigt: • Um ein Zusammendrücken der Isolierung und ein Durchbiegen der Dachwand zu verhindern. • Befestigung der Montageböcke an der Dachinnenseite 9.3.2 9.3.2.1 Für die Elektro-Variante sollte die Zuleitung (12Volt) mind. -
Seite 4: Für Die Jeweilige Dachstärke Werden Folgende
9.4.2 Dauerplastische Dichtungsmasse auf Butylbasis (aus Kartusche oder als Band), ringsum gleichmäßig auftragen (Bild 9.4.2), Außenrahmen mittig in den Dachausschnitt einsetzen und am Dach andrücken, damit sich die Dichtmasse verteilt. (Geeignete Dichtmittel und die Verarbeitung sind beim Dichtmittelhersteller zu erfragen.!) 9.4.3 Für die jeweilige Dachstärke werden folgende Montagesets benötigt: 9.4.2... - Seite 5 9.5.1.1 mit Bügel Der Einbau des Midi-Heki mit Bügel ist hiermit 9.5.1b abgeschlossen. Funktionsprüfung (siehe 9.6 und 9.7) durchführen. 9.5.1.2 mit Elektroschalter 9.5.1.2 .1 A = Blende an der Stromzufuhr (12V) vom Fahrzeug anschließen. Achtung!!! +/- Polung nicht verwechseln. B = Steckverbindung von Blende mit Zuleitung vom Motor verbinden.
- Seite 6 9.5.1.3.2 Montage der Blende mit Adapter oder mit Ausgleichswelle siehe 9.5.1.3.3 9.5.1.3.2.1 Je nach Dachstärke den jeweiligen (Dachstärke 25-42 grau oder Dachstärke 43-60 schwarz) Adapter auf das Antriebsritzel aufstecken und verschrauben. 9.5.1.3.2 9.5.1.3.2.2 Blende am Innenrahmen mit aufgeklappter Kurbel aufsetzen, dabei ist der bereits vormontierte Adapter in den Sechskant einzusetzen.
- Seite 7 Funktionen von Verdunklung und Insektenschutz 9.6.1 Funktion durch Verschieben der beiden Abschlussstäbe prüfen. (Bild 9.6.1). 9.6.2 PE-Schutzfolie vom Glas abziehen 9.6.3 Warnhinweise des Aufklebers am Innenrahmen beachten, ggf. mit den beiliegenden Aufkleber in der jeweiligen Landessprache 9.6.1 ergänzen. Funktionen Hebemechanismus prüfen 9.7.1Funktionen anhand der Bedienungsanleitung prüfen.
- Seite 8 Sicherheitshinweise Nur die im Lieferumfang enthaltenen Einzelteile verwenden. Stellen Sie sicher, dass Leitungen bei der Montage nicht beschädigt werden. Der Hersteller übernimmt keine Verantwortung für Verletzungen oder Schäden, die Folge eines unsachgemäßen Gebrauchs des Midi - Heki sind. Beachten Sie die Bedienungsanleitung und Warnhinweise. - Bei fehlerhafter Montage wird keine Haftung übernommen! - Das Midi - Heki ist nicht für den Einbau in senkrechte Flächen geeignet! - Eintrag in Fahrzeugpapiere durchführen sofern sich die Angaben zur Fahrzeughöhe...
- Seite 9 Störungen /mögliche Fehlerquellen am Midi Heki Die folgende Tabelle ist entstanden, um im Notfall die Angaben bereitzustellen, die der Kunde benötigt um kleine Störungen zu erkennen und eventuell selbst zu beheben. Bei schwerwiegenden Störungen ist es unerlässlich, eine autorisierte Fachwerkstatt aufzusuchen.
- Seite 10 Notkurbelset Notfunktion! für Elektroantrieb : Im Notkurbelset befinden sich 2. Schraubendreher, welche zum Lösen der Abdeckkappen und Abschrauben der Blende einzusetzen sind. die Abdeckkappen vorsichtig mit dem kleinen Schlitzschraubendreher aushebeln Befestigungsschrauben mit dem großen Kreuzschraubendreher aufdrehen Die Notkurbel (2) einstecken, Motorendriegelung (1) drücken und durch drehen der Kurbel das Glas komplett schließen.
