Leitungsdistanzschutz REL650
Produktversion: 1.3
Leistungsschalterüberwachung SSCBR
Die Funktion SSCBR für die
Leistungsschalterzustandsüberwachung wird für die
Überwachung verschiedener Parameter des
Leistungsschalters verwendet. Der Leistungsschalter muss
gewartet werden, wenn die Anzahl der Operationen einen
vordefinierten Wert erreicht hat.Die Energie wird aus den
gemessenen Eingangsströmen als Summe der I
berechnet. Wenn die berechneten Werte die Schwellenwerte
überschreiten, werden Alarme generiert.
Die Funktion beinhaltet eine Blockalarmfunktion.
Die überwachten und dargestellten Unterbrecherfunktionen
umfassen
• Offene und geschlossene Unterbrecher-Wegezeit
• Federspeicherspannzeit
• Anzahl der Schalterauslösungen
• akkumulierte I
Y
t pro Leiter mit Alarm und Abschaltung
• Restnutzungsdauer des Schalters pro Leiter
• Schalter-Inaktivität

13. Messung

Impulszählerlogik PCGGIO
Die Impulszählerlogik-Funktion (PCGGIO) zählt die extern
erzeugten binären Impulse, z.B. Impulse von einem externen
Energiezähler, um die Energieverbrauchswerte zu berechnen.
Die Impulse werden vom BIO (Binäreingangs-/-ausgangs)-
Modul erfasst und dann vom PCGGIO ausgelesen. Über den
Stations-Bus ist ein skalierter Messwert verfügbar.
Funktion für Energiemessung und Bedarfsverarbeitung
ETPMMTR
Die Ergebnisse aus der Messfunktion (CVMMXN) können zur
Berechnung der Energie verwendet werden. Aktive und
reaktive Energiemengen werden in Import- und
Exportrichtung berechnet. Werte können gelesen oder als
Impulse generiert werden. Die Funktion bietet auch die
Berechnung des maximalen Leistungsbezuges.
30
14. Mensch-Maschine-Schnittstelle (Human Machine
Interface)

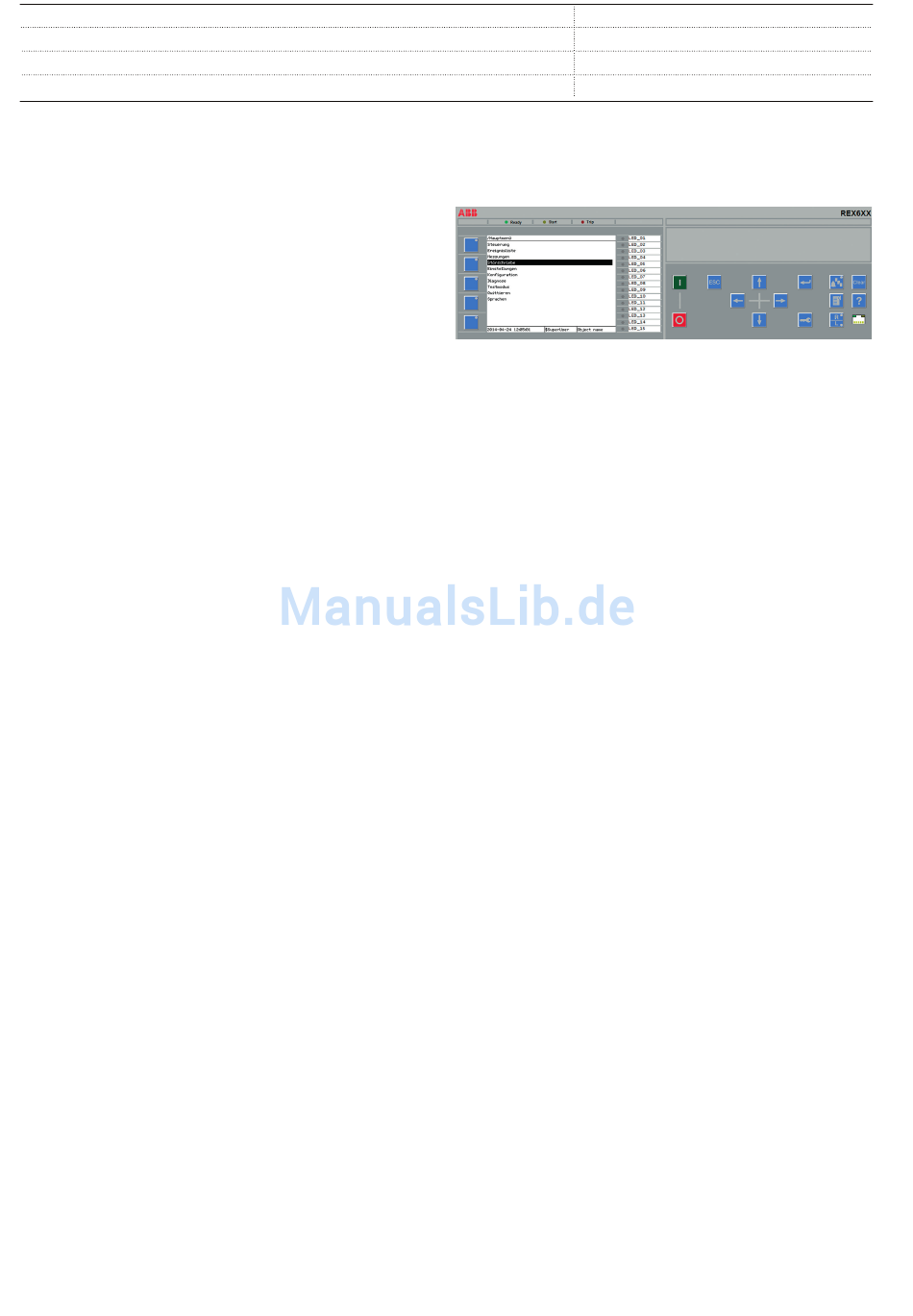

Lokale HMI
2
t-Werte
IEC12000175 V1 DE
Abb. 10.
Die LHMI des IED enthält folgende Elemente:
• Display (LCD)
• Drucktasten
• LED-Anzeigen
• Kommunikationsanschluss für PCM600
Die LHMI wird zur Einstellung, Überwachung und Steuerung
verwendet.
Das LHMI besitzt ein grafisches Schwarzweiß-LCD mit einer
Auflösung von 320 x 240 Pixel. Die Zeichengröße kann, je
nach gewählter Sprache, variieren. Die Anzahl der Zeichen
und Zeilen, die in eine Ansicht passen, ist abhängig von der
Zeichengröße, da die Höhe und Breite der Zeichen
unterschiedlich sein kann.
Das LHMI ist leicht zu bedienen. Die komplette Vorderseite ist
in Abschnitte unterteilt, jeder mit einer gut erkennbaren
Funktion:
• Statusanzeige-LED
• LED für die Alarmanzeige. Mit Grün, Gelb und Rot
können drei Stufen angezeigt werden. Es können
benutzerdefinierte und ausdruckbare Label erstellt
werden. Alle LED können mit dem Tool PCM600
konfiguriert werden.
• Flüssigkristallanzeige (LCD)
• Tastenfeld mit Drucktasten für Steuerungs- und
Navigationszwecke, Schalter für die Auswahl der
Schalthoheit und zum Rücksetzen.
• Fünf vom Nutzer programmierbare Funktionstasten
• Ein gesonderter Kommunikationsanschluss RJ45 für das
Tool PCM600

15. Grundfunktionen des IED

Interne Fehlersignale der Selbstüberwachung
Die Funktion "Selbstüberwachung mit interner
Ereignisliste" (INTERRSIG und SELFSUPEVLST) reagiert auf
interne Systemereignisse, die von den verschiedenen
Bauteilen für die Selbstüberwachung generiert werden. Die
Lokale Mensch-Maschine-Schnittstelle
1MRK 506 337-BDE A
