Danfoss RA 2000 Bedienungsanleitung

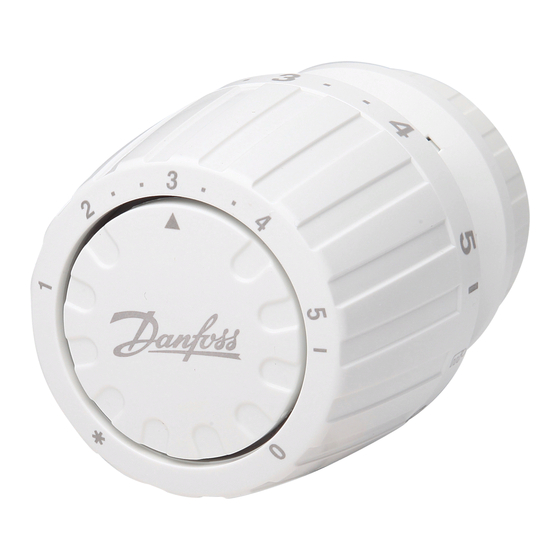

Heizkörperthermostat RA 2000 - Universalmodell
Montage, Temperatureinstellung, Begrenzung und Blockierung,
Diebstahlsicherung
Montage
Die Bauschutzkappe des
Ventils entfernen und
sicherstellen, dass der
Thermostat in der
Werkseinstellung 5 steht.
Temperatureinstellung
7 9,5 14 17 20
l 1 2 • • 3 • • 4
Frostschutzeinstellung
=
Begrenzung und Blockierung des Einstellbereichs
Hierzu dienen die beiden Reiter auf der Rückseite des Thermostaten.
Begrenzung der oberen Einstellung
(Max.-Begrenzung)
Beispiel: Gewünschter Max.-Wert = „4"
* Den Thermostaten auf „4" einstellen.
* Den einen Reiter in Höhe der
viereckigen Markierung am Einstellgriff
anbringen.
Diebstahlsicherung
Die Deckplatte herauskippen und die
Diebstahlsicherung anbringen, ohne sie
ganz hineinzudrücken.
Zubehör
20 Stck. Diebstahlsicherungen, Bestellnr. 013G5245, Spezialschraubendreherset, Bestellnr. 013G1236.
30 Stck. Begrenzungsreiter, Bestellnr. 013G1215.
Den Schnapp-
Thermostaten fest
aufdrücken.
Die gewünschte Raumtemperatur wird
durch Drehen des Thermostatgriffs
eingestellt.
23 26 28°C
5 l
Begrenzung der unteren
Einstellung (Min.-Begrenzung)
Beispiel: Gewünschter Min.-Wert = „2"
* Den Thermostaten auf „2" einstellen.
* Den anderen Reiter in Höhe der
dreieckigen Markierung am
Einstellgriff anbringen.
Nach Montage des Elements die
Diebstahlsicherung ganz
hineindrücken.
Zur Demontage und zum
Spannen des Schnapp-
Mechanismus den Spannring
gegen den Uhrzeigersinn
drehen. Nach einem hörbaren
Klicken ist der Schnapp-
Mechanismus gespannt.
Die den Einstellungszahlen des
Thermostaten entsprechenden
Raumtemperaturen gehen aus der
Temperaturskala hervor. Die Angaben
sind Richtwerte, da die erreichten
Raumtemperaturen häufig u.a. von den
Einbaubedingungen beeinflusst werden.
Blockierung der Einstellung
Beispiel: Sollwert = „3"
* Den Thermostaten auf „3" einstellen.
* Die beiden Reiter jeweils in Höhe der
viereckigen und der dreieckigen
Markierung anbringen.
Zum Aufheben der Diebstahlsicherung
den Spezialschraubendreher in die
Öffnung (1) drehen und bis zum
Anschlag herausziehen (2).
Der Fernfühler darf keiner
Zugluft ausgesetzt oder
zugedeckt werden.
* Aufnehmer befestigen.
* Kapillarrohr auf die
erforderliche Länge
herausziehen.
* Den Fühler auf den
Aufnehmer drücken.
VI.51.T6.03 1/2003
DKCD
