elsner elektronik P03/3-RS485 basic Technische Daten Und Installationshinweise Seite 2

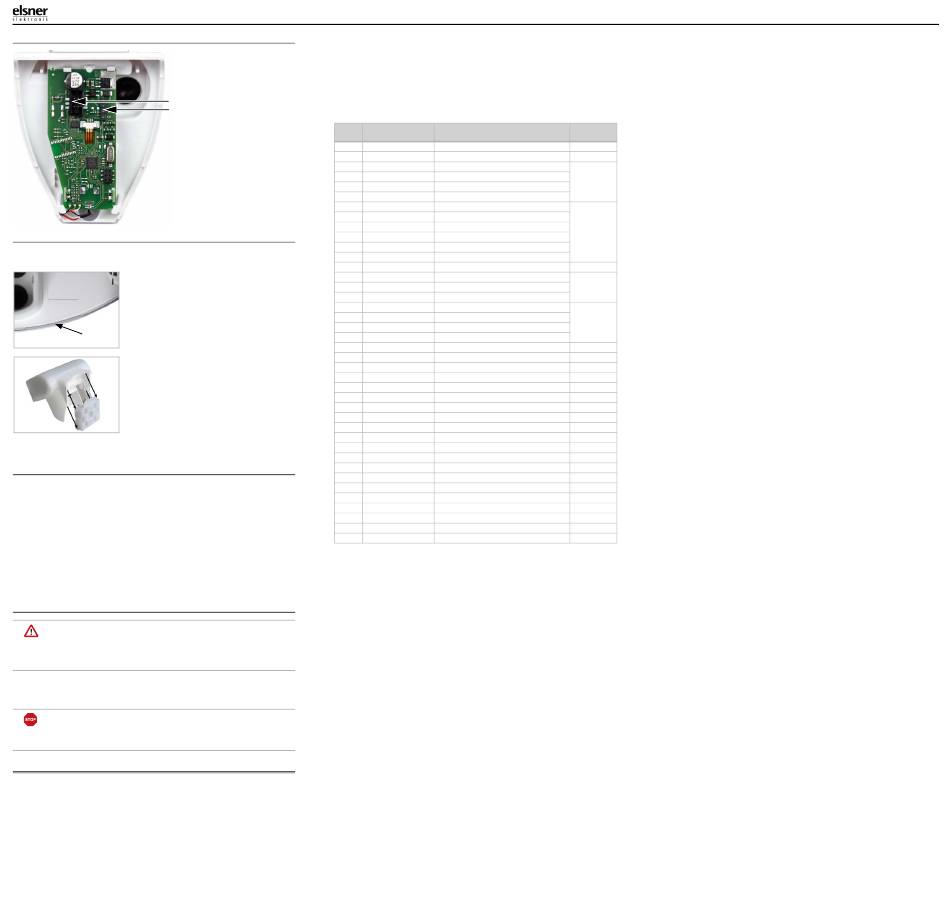

2.3.4. Aufbau der Platine
1
2
Abb. 12: Übersicht Platine
1) Steckplatz für Kabelverbindung zum
Niederschlagssensor im Gehäusede-
ckel
2) Steckplatz für Anschluss
1: +24 V DC | 2: GND
A: Daten | B: Daten
2.3.5. Anbringen des Sensors
Schließen Sie das Gehäuse, indem Sie den Deckel über das Unterteil stülpen. Der
Deckel muss rechts und links mit einem deutlichen „Klick" einrasten.
Abb. 13
Prüfen Sie ob Deckel und Unterteil
richtig verrastet sind! Die Abbildung
zeigt das geschlossene Gehäuse von
unten.
Raste
Abb. 14
Schieben Sie das Gehäuse von oben
in den montierten Halter. Die Zapfen
des Halters müssen dabei in den
Schienen des Gehäuses einrasten.
Zum Abnehmen lässt sich der Sensor nach oben gegen den Widerstand der Rasten
wieder aus dem Halter herausziehen.
2.4. Hinweise zur Montage und Inbetriebnahme
Öffnen Sie die Wetterstation nicht, wenn Wasser (Regen) eindringen kann: Schon
wenige Tropfen könnten die Elektronik beschädigen.
Achten Sie auf korrekten Anschluss. Ein Falschanschluss kann zur Zerstörung der
Wetterstation oder mit ihr verbundener elektronischer Geräte führen.
Bei der Montage ist darauf zu achten, dass der Temperatursensor (kleine Platine an
der Unterseite des Gehäuses) nicht beschädigt wird. Auch die Kabelverbindung
zwischen Platine und Regensensor darf beim Anschluss nicht abgerissen oder ge-
knickt werden.
Entfernen Sie nach der Montage alle vorhandenen Transportschutz-Aufkleber.
Der korrekte Windmesswert kann erst ca. 30 Sekunden nach Anlegen der Versor-
gungsspannung ausgegeben werden.
2.5. Wartung der Wetterstation
WARNUNG!
Verletzungsgefahr durch automatisch bewegte Komponenten!
Durch die Automatiksteuerung können Anlagenteile anlaufen und
Personen in Gefahr bringen.
• Gerät zur Wartung und Reinigung immer vom Strom trennen.
Das Gerät sollte regelmäßig zweimal pro Jahr auf Verschmutzung geprüft und bei
Bedarf gereinigt werden. Bei starker Verschmutzung kann die Funktion des Sen-
sors eingeschränkt werden.
ACHTUNG
Das Gerät kann beschädigt werden, wenn Wasser in das Gehäuse
eindringt.
• Nicht mit Hochdruckreinigern oder Dampfstrahlern reinigen.
3. Übertragungsprotokoll
Alle verwendeten Zeichen bzw. Zahlen beruhen auf der ASCII-Norm, d. h. dass je-
der Messwert, der intern als Integer oder Float-Wert verarbeitet wird, immer in sei-
ne einzelnen Zeichen im ASCII-Format zerlegt und übertragen wird. Diese müssen
dann vom Empfänger im umgekehrten Prozess wieder zusammengesetzt werden.
Übertragungsrate: 19200 Baud
Datenbits: 8
Stoppbit: 1
Parität: keine
Die Prüfsumme wird durch Addition aller empfangenen Bytes bis Byte 35 vom
Empfänger mitgerechnet und dann mit der von der P03 übertragenen Prüfsumme
verglichen.
Einheiten:
Temperaturen in Grad Celsius
Sonne in Kilolux
Tageslicht in Lux
Wind in Meter/Sekunde
Byte char
Nr.
1 W
2 AT: Vorzeichen
3 AT: 1. Zahl
4 AT: 2. Zahl
5 AT: Punkt
6 AT: 3. Zahl
7 SoS: 1. Zahl
8 SoS: 2. Zahl
9 SoW: 1. Zahl
10 SoW: 2. Zahl
11 SoO: 1.Zahl
12 SoO: 2. Zahl
13 Dämmerung
14 Tageslicht 0-999Lx
15 Tageslicht 0-999Lx
16 Tageslicht 0-999Lx
17 Wind: 1. Zahl
18 Wind: 2. Zahl
19 Wind: Punkt
20 Wind: 3. Zahl
21 Regen
22 Wochentag: ?
23 Datum: ?
24 Datum: ?
25 Datum: ?
26 Datum: ?
27 Datum: ?
28 Datum: ?
29 Uhrzeit: ?
30 Uhrzeit: ?
31 Uhrzeit: ?
32 Uhrzeit: ?
33 Uhrzeit: ?
34 Uhrzeit: ?
35 Sommerzeit: ?
36 Prüfsumme: 1. Zahl
37 Prüfsumme: 2. Zahl
38 Prüfsumme: 3.Zahl
39 Prüfsumme: 4. Zahl
40 Endekennung
Wetterstation P03/3-RS485 basic • Stand: 13.09.2018 • Technische Änderungen und Irrtümer vorbehalten. • Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Deutschland • www.elsner-elektronik.de • Technischer Service: +49 (0) 7033 / 30945-250
Wetterstation P03/3-RS485 basic
Bezeichnung
Wetterdaten Start
Außentemperatur Vorzeichen - / +
Außentemperatur 1. Zahl (Zehner)
Außentemperatur 2. Zahl (Einer)
Außentemperatur Punkt
Außentemperatur 3. Zahl (Zehntel)
Sonne Süd 1. Zahl (Zehner)
Sonne Süd 2. Zahl (Einer)
Sonne West 1. Zahl (Zehner)
Sonne West 2. Zahl (Einer)
Sonne Ost 1. Zahl (Zehner)
Sonne Ost 2. Zahl (Einer)
Dämmerung: J = Ja; N = Nein
Tageslicht 1. Zahl (Hunderter)
Tageslicht 2. Zahl (Zehner)
Tageslicht 3. Zahl (Einer)
Wind 1. Zahl (Zehner)
Wind 2. Zahl (Einer)
Wind Punkt
Wind 3. Zahl (Zehntel)
Regen: J = Ja; N = Nein
Funktion nicht implementiert
Funktion nicht implementiert
Funktion nicht implementiert
Funktion nicht implementiert
Funktion nicht implementiert
Funktion nicht implementiert
Funktion nicht implementiert
Funktion nicht implementiert
Funktion nicht implementiert
Funktion nicht implementiert
Funktion nicht implementiert
Funktion nicht implementiert
Funktion nicht implementiert
Funktion nicht implementiert
Prüfsumme 1. Zahl (Tausender)
Prüfsumme 2. Zahl (Hunderter)
Prüfsumme 3. Zahl (Zehner)
Prüfsumme 4. Zahl (Einer)
Endekennung 0x03
in °C
1-99 klx
< 10 lx
0-999 lx
in m/s
2
