tous les raccordements existants.
2. Désolidariser la porte de la motorisation et
bloquer la porte.
3. Répéter dans l'ordre inverse les points 3 à 14 de
la notice de montage.
Les pièces en plastique représentées fig. 22 doivent e
tre mises au rebut séparément.
• Programmation de la
motorisation
14
Éléments de commande
Les éléments de commande servant à programmer la
motorisation de la porte sont protégés par un
couvercle transparent qui peut être ouvert à l'aide
d'un tournevis.
Après avoir programmé la motorisation, refermer
impérativement le couvercle transparent.
A. L'afficheur à chiffres sert à indiquer l'étape du
m e n u a i n s i q u e l e c h i f f r e p a r a m é t r é
correspondant.
a. L'afficheur ponctuel: il est allumé lorsque la
motorisation est prête à fonctionner et clignote
au moment de la validation des combinaisons
programmées sur l'émetteur portatif.
B. La touche
sert de touche d'ouverture pendant
le paramétrage et de touche de démarrage en
dehors du menu.
C. La touche
sert de touche de fermeture
pendant le paramétrage.
D. La touche
sert à consulter le menu de
paramétrage, à changer d'étape de menu et à
enregistrer les paramétrages.
La programmation de la commande est assistée par
menu. Appuyer sur la touche
guidage par menu. Les chiffres de l'afficheur
indiquent l'étape du menu. Au bout de 2 secondes
environ, l'afficheur clignote et le paramétrage peut
être modifié par le biais des touches
programmé est enregistré avec la touche
programme passe automatiquement à la phase
suivante du menu. En appuyant plusieurs fois sur la
touche
on pourra sauter certaines étapes du
menu. Pour terminer le menu, appuyer sur la touche
jusqu'à ce que le chiffre 0 s'affiche. En dehors du
menu, une impulsion de démarrage peut être donnée
à l'aide de la touche .
Avant de commencer la programmation
- Faire enclencher la porte en position au niveau
du chariot.
- Brancher la prise de secteur. L'afficheur
ponctuel (a) est allumé.
- S'assurer que le positionnement de l'antenne
est correct (voir fig.13).
- Respecter le mode d'emploi de l'émetteur
portatif.
15
Étape de menu 1: programmer la fonction
de démarrage pour l'émetteur portatif
Appuyez un bref instant sur la touche
Le chiffre 1 apparaît sur l'afficheur.
Dès que l'afficheur clignote, appuyez pendant une
seconde environ sur la touche de l'émetteur portatif
que vous voulez utiliser ultérieurement pour
démarrer la motorisation.
Dès que le code a été lu, l'afficheur ponctuel rouge (a)
clignote cinq fois pour valider.
16
Étape de menu 2: programmation de la
fonction éclairage pour l'émetteur portatif
Appuyez sur la touche
.
Le chiffre 2 apparaît sur l'afficheur.
Remarque: si vous ne voulez pas programmer de
Veuillez conserver cette notice de pose, d'emploi et d'entretien pendant toute la durée d'utilisation!
pour appeler le
et . Le chiffre
et le

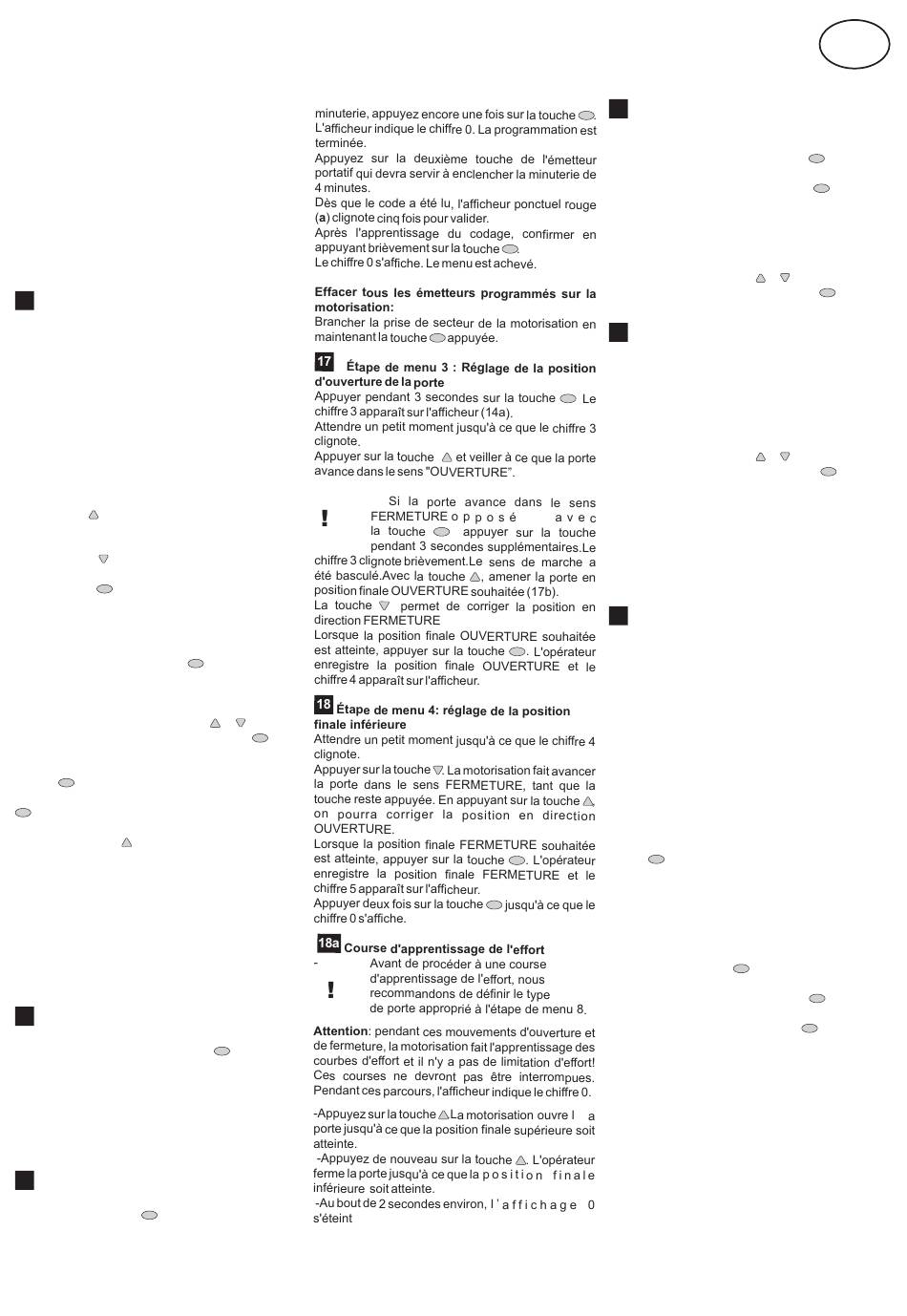

19
.
19
Étape de menu 5: limitation d'effort pour le
mouvement d'ouverture
Si vous avez quitté auparavant le menu de
paramétrage, maintenez la touche
secondes, jusqu'à ce que le chiffre 3 s'affiche.
Appuyez ensuite 2 fois sur la touche
que le chiffre 5 s'affiche.
Au bout de 2 secondes environ, l'afficheur clignote
avec le chiffre paramétré pour la limitation d'effort
d'ouverture.
On pourra augmenter ou diminuer la limitation
d'effort à l'aide des touches
et .
Après le réglage, appuyer sur la touche
Le chiffre 6 s'affiche
.
20
Étape de menu 6: limitation d'effort pour le
mouvement de fermeture
Au bout de 2 secondes environ, l'afficheur clignote et
le chiffre paramétré pour la limitation d'effort de
fermeture s'affiche.
et le chiffre paramétré pour la limitation d'effort de
fermeture s'affiche.
On pourra augmenter ou diminuer la limitation
d'effort à l'aide des touches
et .
Après le réglage, appuyer sur la touche
0 apparaît sur l'afficheur.
Contrôler ensuite les efforts programmés et le cas
échéant répéter les réglages.
L'effort au niveau du profilé de contact principal ne
doit pas dépasser 150N au maximum!
Attention! Un effort réglé trop haut peut entraîner
des blessures corporelles.
Le réglage programmé en usine est 4!
21
Contrôle du limiteur d'effort
- Placer un obstacle (p. ex. le carton de la
motorisation) sous le profilé de contact de la
porte.
- Faire démarrer la porte à partir de la position
finale OUVERTURE.
- La motorisation fait avancer la porte sur
l'obstacle, celle-ci s'arrête, puis remonte
automatiquement en position finale supérieure.
- L'affichage ponctuel (a) doit s'éteindre pendant
env. 1 seconde. La motorisation travaille alors
sans faute.
Après toute modification apportée sur les ressorts de
la porte, le parcours d'apprentissage de l'effort devra
être répété:
allez dans l'étape de menu 5 et appuyez sur la
touche
pendant 3 secondes. Le chiffre 0 s'affiche.
Procédez alors au parcours d'apprentissage de
l'effort comme indiqué au paragraphe 18a.
• Programmations spéciales
Étape de menu 7: durées d'éclairage
Appuyer sur la touche
durant 3 secondes.
Le chiffre 3 apparaît sur l'afficheur.
Appuyer plusieurs fois sur la touche
que l'étape de menu 6 soit affichée.
Appuyer de nouveau sur la touche
secondes, jusqu'à ce que le chiffre 7 s'affiche.
Chiffre du
Durée
Temps de
menu
éclairage
Préavis
0
60 s
1
90 s
2
120 s
3
240 s
4
0 s
5
0 s
6
90 s
7
90 s
3 s
8
0 s
10 s
9
0 s
10 s
F
pendant 3
jusqu'à ce
.
. Le chiffre
, jusqu'à ce
durant 3
24V
-
60 s
-
90 s
-
120 s
-
240 s
3 s
0 s
3 s
0 s
3 s
0 s
TAM
TAM
TAM
