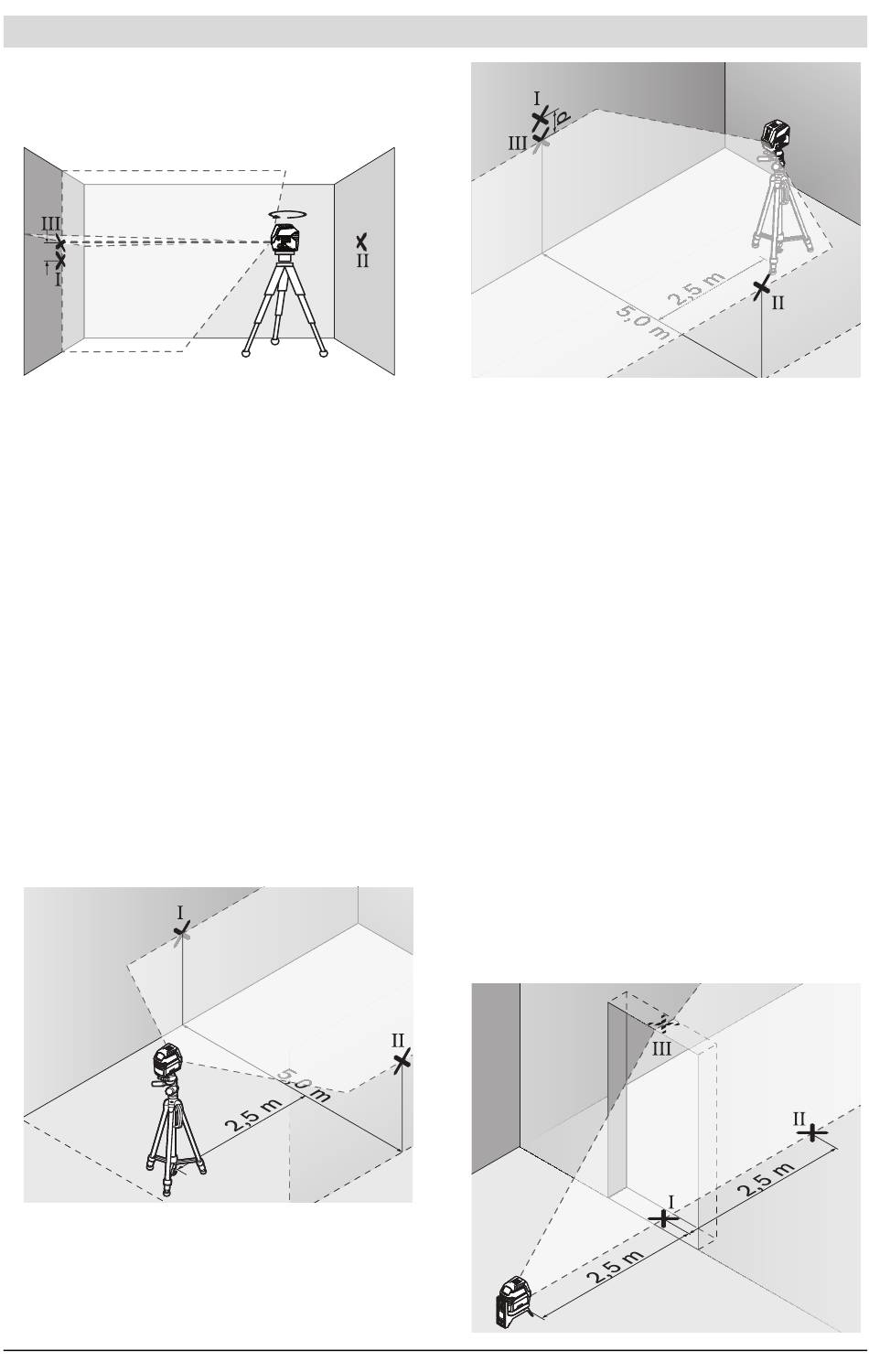

– Richten Sie das Messwerkzeug in der Höhe so aus (mithilfe
des Stativs oder gegebenenfalls durch Unterlegen), dass
der Kreuzungspunkt der Laserlinien genau den zuvor mar-
kierten Punkt II auf der Wand B trifft.
A
d
– Drehen Sie das Messwerkzeug um 180°, ohne die Höhe zu
verändern. Richten Sie es so auf die Wand A, dass die
senkrechte Laserlinie durch den bereits markierten
Punkt I läuft. Lassen Sie das Messwerkzeug einnivellieren
und markieren Sie den Kreuzungspunkt der Laserlinien auf
der Wand A (Punkt III).
– Die Differenz d der beiden markierten Punkte I und III auf
der Wand A ergibt die tatsächliche Höhenabweichung des
Messwerkzeugs.
Die maximale zulässige Abweichung d
folgt:
d
= doppelter Abstand der Wände x 0,3 mm/m
max
Beispiel: Bei einem Abstand der Wände von 5 m darf die maxi-
male Abweichung
d
= 2 x 5 m x 0,3 mm/m = 3 mm betragen. Die Markierun-
max
gen dürfen folglich höchstens 3 mm auseinander liegen.
Nivelliergenauigkeit der waagrechten Linie überprüfen
Für die Überprüfung benötigen Sie eine freie Fläche von ca.
5 x 5 m.
– Stellen Sie das Messwerkzeug auf festem, ebenem Grund
in der Mitte zwischen den Wänden A und B auf. Lassen Sie
das Messwerkzeug im Horizontalbetrieb einnivellieren.
A
– Markieren Sie in 2,5 m Entfernung vom Messwerkzeug an
beiden Wänden die Mitte der Laserlinie (Punkt I auf Wand
A und Punkt II auf Wand B).
1 609 92A 2U5 | (27.2.17)
B
180°
berechnen Sie wie
max
B
A
– Stellen Sie das Messwerkzeug um 180° gedreht in 5 m Ent-
fernung auf und lassen Sie es einnivellieren.
– Richten Sie das Messwerkzeug in der Höhe so aus (mithilfe
des Stativs oder gegebenenfalls durch Unterlegen), dass
die Mitte der Laserlinie genau den zuvor markierten Punkt
II auf der Wand B trifft.
– Markieren Sie auf der Wand A die Mitte der Laserlinie als
Punkt III (senkrecht über bzw. unter dem Punkt I).
– Die Differenz d der beiden markierten Punkte I und III auf
der Wand A ergibt die tatsächliche Abweichung des Mess-
werkzeugs von der Waagrechten.
Die maximale zulässige Abweichung d
folgt:
d
= doppelter Abstand der Wände x 0,3 mm/m
max
Beispiel: Bei einem Abstand der Wände von 5 m darf die maxi-
male Abweichung
d
= 2 x 5 m x 0,3 mm/m = 3 mm betragen. Die Markierun-
max
gen dürfen folglich höchstens 3 mm auseinander liegen.
Nivelliergenauigkeit der senkrechten Linie überprüfen
Für die Überprüfung benötigen Sie eine Türöffnung, bei der
(auf festem Grund) auf jeder Seite der Tür mindestens 2,5 m
Platz sind.
– Stellen Sie das Messwerkzeug in 2,5 m Entfernung von der
Türöffnung auf festem, ebenem Grund auf (nicht auf einem
Stativ). Lassen Sie das Messwerkzeug im Kreuzlinien-
betrieb einnivellieren, und richten Sie die Laserlinien auf
die Türöffnung.
B
berechnen Sie wie
max
Bosch Power Tools
