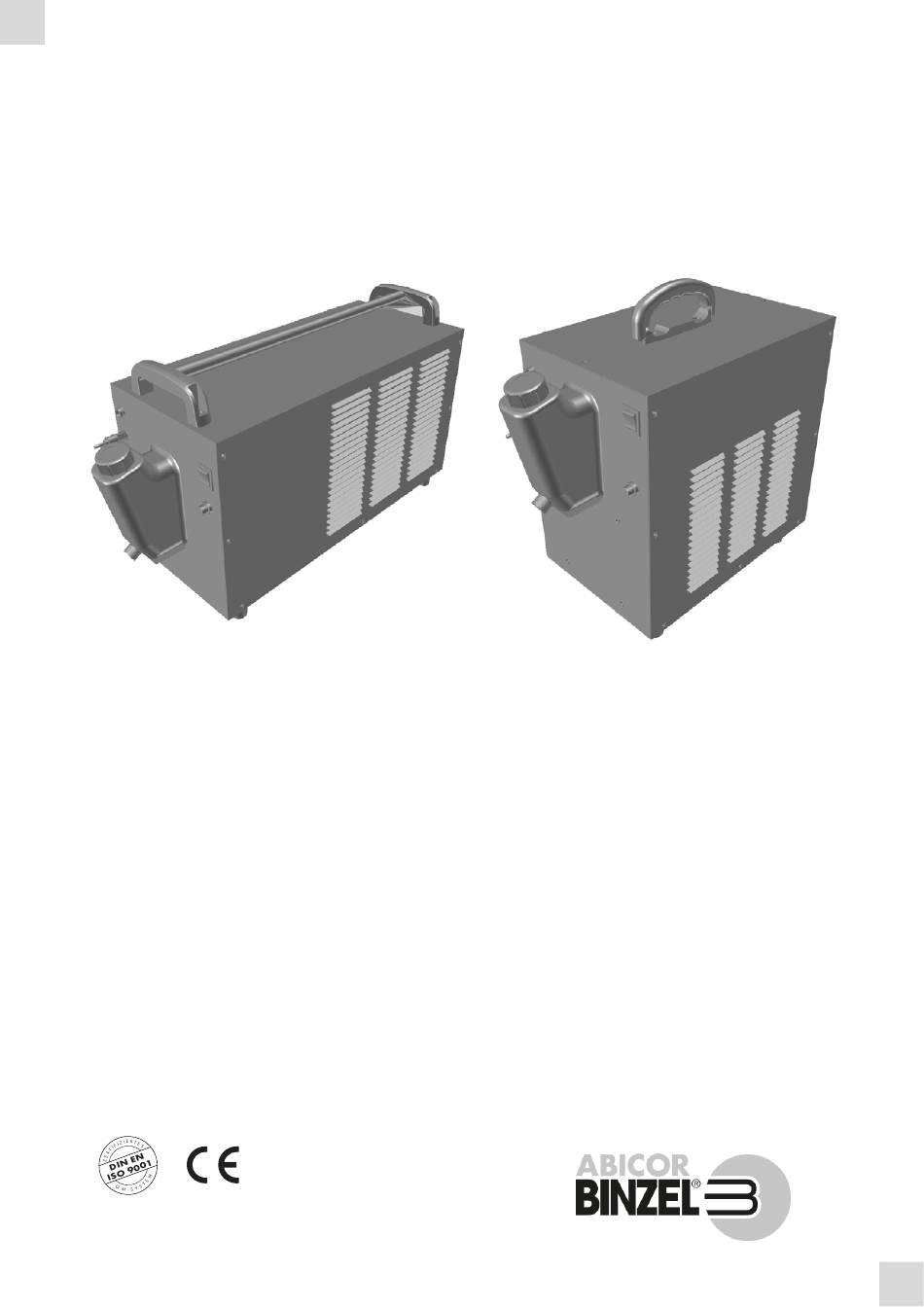

- Seite 1 T E C H N O L O G Y F O R T H E W E L D E R ´ S W O R L D . DE Betriebsanleitung / EN Operating instructions FR Mode d’emploi / ES Instructivo de servicio CR1000/CR1250 DE Umlaufkühlgerät EN Coolant recirculator...
-
Seite 2: Inhaltsverzeichnis
Produktes erforderlich werden. Diese Änderungen werden jedoch in neuen Ausgaben berücksichtigt. Alle in der Betriebsanleitung genannten Handelsmarken und Schutzmarken sind Eigentum der jeweiligen Besitzer/Hersteller. Unsere aktuellen Produktdokumente, sowie alle Kontaktdaten der ABICOR BINZEL Ländervertretungen und Partner weltweit, finden Sie auf unserer Homepage www.binzel-abicor.com... -
Seite 3: Identifikation
CR1000/CR1250 1 Identifikation 1 Identifikation Das Kühlgerät CR1000/CR1250 wird in der Industrie und im Gewerbe ausschließlich zum Kühlen von flüssiggekühlten Schweißbrennern eingesetzt. Es darf nur mit Original ABICOR BINZEL Ersatzteilen verwendet werden. Diese Betriebsanleitung beschreibt nur das Kühlgerät CR1000/CR1250. 1.1 CE-Zeichen Dieses Gerät erfüllt die Anforderungen der einschlägigen EU- Richtlinien. -
Seite 4: Klassifizierung Der Warnhinweise De
2 Sicherheit CR1000/CR1250 2.4 Klassifizierung der Warnhinweise Die in der Betriebsanleitung verwendeten Warnhinweise sind in vier verschiedene Ebenen unterteilt und werden vor potenziell gefährlichen Arbeitsschritten angegeben. Geordnet nach abnehmender Wichtigkeit bedeuten sie folgendes: GEFAHR Bezeichnet eine unmittelbar drohende Gefahr. Wenn sie nicht gemieden wird, sind Tod oder schwerste Verletzungen die Folge. -
Seite 5: Produktbescheibung
• Gerät ausschließlich bestimmungsgemäß verwenden. • Gerät nicht eigenmächtig zur Leistungssteigerung umbauen oder verändern. • Gerät nur durch befähigte Personen (in Deutschland siehe TRBS 1203) verwenden. 3.1 Technische Daten Abb. 1 Abmessungen Kühlgerät CR1000 Abb. 2 Abmessungen Kühlgerät CR1250 DE - 5... -
Seite 6: Abkürzungen
Abmessungen (lxbxh) 490x250x410 mm 690x250x340 mm Gewicht 14,9 Kg 16,7 Kg Tab. 1 Kühlgerät CR1000/CR1250 Temperatur der Umgebungsluft - 10 °C bis + 40 °C Relative Luftfeuchtigkeit bis 90 % bei 20 °C Tab. 2 Umgebungsbedingungen im Betrieb Lagerung im geschlossenen Raum, Temperatur der Umgebungsluft - 10 °C bis + 40 °C... -
Seite 7: Typenschild
3 Produktbescheibung 3.3 Typenschild Das Kühlgerät ist an der Gehäusevorderseite mit einem Typenschild wie folgt gekennzeichnet: Abb. 3 Typenschild CR1000/CR1250 Beachten Sie für alle Rückfragen folgende Angaben: • Gerätetyp, Gerätenummer 3.4 Verwendete Zeichen und Symbole In der Betriebsanleitung werden folgende Zeichen und Symbole verwendet: Symbol Beschreibung •... -
Seite 8: Lieferumfang
4 Lieferumfang CR1000/CR1250 4 Lieferumfang Die Lieferung des Kühlgeräts erfolgt in leerem Zustand, d. h. ohne Kühlflüssigkeit. Die Kühlflüssigkeit wird in separaten Gebinden bestellt und geliefert. • Kühlgerät CR1000/CR1250 • Anschlussstecker für Durchflusswächter • Betriebsanleitung Tab. 6 Lieferumfang Ausrüst- und Verschleißteile separat bestellen. -
Seite 9: Funktionsbeschreibung
CR1000/CR1250 5 Funktionsbeschreibung 5 Funktionsbeschreibung Das Kühlgerät CR1000/CR1250 fördert und überwacht das Kühlmedium. Im Gehäuse sind alle erforderlichen Komponenten und Verbindungen installiert. Ein Durchflusswächter ist standardmäßig im Kühlgerät integriert. Kühlgerät CR1000/CR1250 Sicherung Auslaufstutzen Kühlmittel Kühlmittelvorlauf (blau) Einfüllstutzen Kühlmittel Kühlmittelbehälter mit Füllstandsanzeige Kühlmittelrücklauf (rot) -
Seite 10: Inbetriebnahme
6 Inbetriebnahme CR1000/CR1250 Wärmetauscher (Lamellenkühler) 2-reihig Kühlmittelrücklauf (rot) Motor mit Lüfter Kühlmittelvorlauf (blau) Kühlmittelbehälter Kreiselpumpe Abb. 5 Übersicht Kühlmittelkreislauf 6 Inbetriebnahme GEFAHR Verletzungsgefahr durch unerwarteten Anlauf Für die gesamte Dauer von Wartungs-, Instandhaltungs-, Montage- bzw. Demontage- und Reparaturarbeiten ist folgendes zu beachten: •... -
Seite 11: Transportieren Und Aufstellen De
CR1000/CR1250 6 Inbetriebnahme 6.1 Transportieren und Aufstellen VORSICHT Verletzungsgefahr Körperliche Schäden durch herunterfallende Geräte und Anbauteile. • Vermeiden Sie ruckartiges Anheben und Absetzen. • Heben Sie die Komponenten nicht über Personen oder andere Geräte hinweg. • Transportieren Sie die Komponenten nur in aufrechter Position und mit entleertem Kühlmittelbehälter, um Kühlmittelaustritt zu vermeiden. -
Seite 12: Kühlgerät Anschließen De
6 Inbetriebnahme CR1000/CR1250 6.2 Kühlgerät anschließen 6.2.1 Absicherung des Kühlgerätes Sicherung CR1000 Sicherung CR1250 Abb. 6 Sicherung Wenn das Kühlgerät keine Funktion aufweist, prüfen Sie: • die Stromversorgung, ggf. Stromversorgung einschalten. • die Sicherung (1), ggf. Sicherung austauschen. DE - 12... -
Seite 13: Vor Der Ersten Inbetriebnahme De
1 Schließen Sie die Kühlmittelschläuche an. 2 Öffnen Sie den Schraubdeckel (2) am Einlaufstutzen (3) des Kühlmittelbehälters (4). 3 Befüllen Sie das Kühlgerät mit dem Kühlmittel der Reihe BTC von ABICOR BINZEL bis zur am Behälter angebrachten maximalen Füllstandsmarke. Verschließen Sie den Einlaufstutzen nicht. -
Seite 14: Entlüften
• Achten Sie darauf, dass Kühlmittelvor- und -rücklauf ordnungsgemäß installiert sind. Kühlmittelvorlauf = blau, Kühlmittelrücklauf = rot • Wir empfehlen für flüssiggekühlte Schweißbrenner die Verwendung von ABICOR BINZEL Kühlmittel der Reihe BTC. • Zur Sicherstellung der maximalen Kühlleistung überprüfen Sie regelmäßig den Zustand des Kühlmittels. -
Seite 15: Betrieb
CR1000/CR1250 7 Betrieb 7 Betrieb HINWEIS • Die Bedienung des Kühlgerätes ist ausschließlich befähigten Personen (in Deutschland siehe TRBS 1203) vorbehalten. • Beachten Sie die Betriebsanleitungen der schweißtechnischen Komponenten und Schweißbrenner. 7.1 Vor der ersten Inbetriebnahme und nach längerem Stillstand 1 Kühlmittelpumpe auf Gängigkeit prüfen... -
Seite 16: Prüfintervalle
10 Störungen und deren Behebung CR1000/CR1250 9.1 Prüfintervalle HINWEIS • Die angegebenen Wartungsintervalle sind Richtwerte und beziehen sich auf den Einschichtbetrieb. Beachten Sie die Angaben der EN 60974-4 Inspektion und Prüfung während des Betriebes von Lichtbogenschweißeinrichtungen sowie die jeweiligen Landesgesetze und -richtlinien. - Seite 17 CR1000/CR1250 10 Störungen und deren Behebung Störung Ursache Behebung Kühlgerät ohne • Stromversorgung unterbrochen • Elektrische Anlage überprüfen und ggf. reparieren Funktion • Motor/Kühlmittelpumpe defekt • Motor/Kühlmittelpumpe austauschen • Service kontaktieren • Sicherung ersetzen 6.3 Vor der ersten Inbetriebnahme auf Seite DE-13 zu wenig bzw.
-
Seite 18: Demontage
11 Demontage CR1000/CR1250 11 Demontage GEFAHR Verletzungsgefahr durch unerwarteten Anlauf Für die gesamte Dauer von Wartungs-, Instandhaltungs-, Montage- bzw. Demontage- und Reparaturarbeiten ist folgendes zu beachten: • Schalten Sie die Stromquelle aus. • Ziehen Sie den Netzstecker. HINWEIS • Die Demontage darf nur von befähigten Personen (in Deutschland siehe TRBS 1203) durchgeführt werden. -
Seite 19: Werkstoffe
Betriebsmittelhersteller vorgegebenen Sicherheitsdatenblätter. Kontaminierte Reinigungswerkzeuge (Pinsel, Lappen usw.) müssen ebenfalls entsprechend den Angaben des Betriebsmittelherstellers entsorgt werden. 12.3 Verpackungen ABICOR BINZEL hat die Transportverpackung auf das Notwendigste reduziert. Bei der Auswahl der Verpackungsmaterialien wird auf eine mögliche Wiederverwertung geachtet. DE - 19... -
Seite 20: Anhang
13 Anhang CR1000/CR1250 13 Anhang 13.1 Ersatzteile CR1000 Abb. 8 Ersatzteile CR1000 Pos. Artikelbezeichnung Tragegriff Abdeckung Durchflusswächter Motor/Kühlmittelpumpe (115V/230V) Lüfter Wasserkühler 2-reihig Gehäuse Ein-/Aus-Schalter Sicherung Gummifuß (4 Stck) Kühlwasser-Steckkupplung NW 5, rot Kühlwasser-Steckkupplung NW 5, blau Anschlussstecker Durchflusswächter Tab. 10... - Seite 21 CR1000/CR1250 13 Anhang Pos. Artikelbezeichnung Träger Kühlmittelbehälter Motorträger Halter Kühlmittelbehälter (2Stck) Kühlmittelbehälter Schraubdeckel Auslauf Schraubdeckel Einlauf Tab. 10 Ersatzteile CR1000 DE - 21...
-
Seite 22: Ersatzteile Cr1250
13 Anhang CR1000/CR1250 13.2 Ersatzteile CR1250 Abb. 9 Ersatzteile CR1250 Pos. Artikelbezeichnung Zwischenstange Tragegriff (2 Stck) Abdeckung Durchflusswächter Motor/Kühlmittelpumpe (115V/230V) Lüfter Wasserkühler 3-reihig Gehäuse Ein-/Aus-Schalter Sicherung Gummifuß (6 Stck) Kühlwasser-Steckkupplung NW 5, rot Kühlwasser-Steckkupplung NW 5, blau Anschlussstecker Durchflusswächter Motorträger Tab. -
Seite 23: Anhang
CR1000/CR1250 13 Anhang Pos. Artikelbezeichnung Träger Kühlmittelbehälter Halter Kühlmittelbehälter (2Stck) Kühlmittelbehälter Schraubdeckel Auslauf Schraubdeckel Einlauf Tab. 11 Ersatzteile CR1250 13.3 Anschlussplan Durchflusswächter HINWEIS • Diese Anschlussmöglichkeit ist nur für einen 2-Takt-Betrieb geeignet. • Kühlgerät schaltet bei niedrigem Kühlmittelstand und gedrücktem Brennertaster den Schweißstrom ab. -
Seite 24: Montageanleitung Durchflusswächter
13 Anhang CR1000/CR1250 13.3.1 Montageanleitung Durchflusswächter Steuerleitung DFW Maschinenseitiges Anschlussgehäuse Abb. 11 Ausgangssituation Abb. 12 Anschlussgehäuse öffnen Abb. 13 eine Tasterleitung demontieren Abb. 14 Tasterleitung mit Durchflusswächterleitung verbinden Schrumpfschlauch zur Isolierung montieren DE - 24... - Seite 25 CR1000/CR1250 13 Anhang Abb. 15 Verschlussteil entfernen und Öffnung am Gehäuse für Steuerleitungsausgang nutzen Abb. 16 Anschlussgehäuse zusammenbauen DE - 25...
-
Seite 26: Schaltplan Cr1000/Cr1250 115V
13 Anhang CR1000/CR1250 13.4 Schaltplan CR1000/CR1250 115V Durchflusswächter (geringe Kühlflüssigkeitsmenge öffnet Schaltung) Sicherung Abb. 17 Schaltplan CR1000/CR1250 115V 13.5 Schaltplan CR1000/CR1250 230V Durchflusswächter (geringe Kühlflüssigkeitsmenge öffnet Schaltung) Sicherung Abb. 18 Schaltplan CR1000/CR1250 230V DE - 26... -
Seite 27: Wartungsplan
CR1000/CR1250 13 Anhang 13.6 Wartungsplan Wartungsplan Wartungs- durchzuführende ausgeführt Unterschrift/ nächste intervall Wartungsarbeiten Bemerkung Wartung wöchentlich Kühlmittelstand prüfen monatlich Lamellenkühler mit Pressluft ausblasen und staubfrei machen monatlich Kühlmittelvor- und -rücklaufschläuche auf Verunreinigungen prüfen; ggf. austauschen halbjährlich Kühlmittel wechseln halbjährlich Lamellenkühler gegen Fließrichtung Vor-/Rücklauf ausspülen... - Seite 53 CR1000/CR1250 13 Appendix EN - 27...
- Seite 79 CR1000/CR1250 13 Annexe FR - 27...
- Seite 108 T E C H N O L O G Y F O R T H E W E L D E R ´ S W O R L D . Alexander Binzel Schweisstechnik GmbH & Co.KG Postfach 10 01 53 • D–35331 Giessen Tel.: ++49 (0) 64 08 / 59–0 Fax:...
