NL
StudSensor
Randen zoeken balk zoeker
VOORDAT U BEGINT
ZIRCON ® STUD FINDERS WERKEN DOOR HET METEN VAN DICHTHEIDVERANDERINGEN ACHTER DE MUUR. ANDERE OBJECTEN
KUNNEN WORDEN GEDETECTEERD - VOORAL ALS ZE ZEER DICHT BIJ DE MUUR ZIJN. DENK NIET DAT ALLES GEDETECTEERD
EEN STUD IS.
- Gebruik altijd een nieuwe 9 volt alkaline batterij die minimaal drie jaar goed is.
- Vertrouw niet uitsluitend op de scanner om items achter een oppervlak te lokaliseren. Gebruik andere informatie om voorwerpen te
lokaliseren, inclusief constructie-plannen, zichtbare invoerpunten van pijpen en bedrading in muren zoals in een kelder en standaard
balk afstanden, voordat u het oppervlak open maakt.
- Scan altijd voor balken op verschillende hoogtes op de muur en markeer de locatie van elk doel dat wordt aangegeven door de stud
finder. Dit wordt "de muur in kaart brengen" genoemd. Buizen en andere objecten zullen waarschijnlijk geen constante metingen van
vloer tot plafond geven, zoals een balk zal doen.
- Lezingen moeten altijd consistent en herhaalbaar zijn.
- Zircon scanners worden alleen aanbevolen voor gebruik binnenshuis.
- Balken lopen normaal van vloer tot plafond, behalve boven en onder ramen en boven deuren.
- Andere objecten die gewoonlijk worden gebruikt in muren, vloeren of plafonds zijn waterleidingen, gasleidingen, brandvertragers en
elektrische bedrading.
- De detectiediepte en -nauwkeurigheid kan variëren afhankelijk van de scanomgeving, zoals mineraalgehalte, vochtgehalte,
structuur en consistentie van de muurmaterialen.
- Schakel altijd de stroom uit wanneer u in de buurt van elektrische draden werkt.
- Afhankelijk van de nabijheid van elektrische bedrading of leidingen in het muuroppervlak, kan de scanner ze op dezelfde manier
detecteren als balken. Voorzichtigheid is geboden bij spijkeren, snijden of boren in wanden, vloeren en plafonds die deze items
kunnen bevatten.
- Studs en balken zijn normaal 40 of 60 cm van elkaar verdeeld, ze zijn normaal 38 mm breed, en studs kunnen worden gescheiden
door brandvertragers. Alles dichter bij elkaar, of van een andere breedte, zal geen dwarsbalk of balk zijn.
PROBLEEMOPLOSSING & CONSTRUCTIETIPS
SITUATIE MOGELIJKE OORZAAK
Geen indicaties. Geen balken in de omgeving. Beweeg de scanner 13 – 15 cm naar links of rechts en begin opnieuw.
KLAAR Pictogram wordt
weergegeven, maar er Scanner misschien niet vlak op Houd de scanner zo vast dat de blokjes aan de achterkant volledig contact maken
gebeurt niets wanneer de muur. met het oppervlak.
u scant.
De scanner werd gekalibreerd
Schakel de scanner uit, verplaats 5 – 8 cm, druk op de aan / uit-knop en
over een balk of op een dicht
begin opnieuw.
Scanner piept
deel van de muur.
herhaaldelijk.
Scanner gekanteld of opgetild Plaats op ruwe oppervlakken dun karton op de muur en scan erdoorheen om de
tijdens scannen. scanner soepeler te laten glijden.
• Controleer op andere stijlen op gelijke afstanden aan beide zijden met intervallen
van 30, 40 of 60 cm, of controleer op dezelfde stijl op plekken direct boven of onder
Elektrische bedrading en
het eerste scangebied. De balken lopen recht op en neer, van vloer tot plafond, terwijl
Scanner detecteert
metalen of kunststof buizen
pijpen van richting kunnen veranderen. Standaard stijlen meten ongeveer 38 mm
andere objecten dan
kunnen in de buurt van of
tussen randen. Alles wat groter of kleiner is, is waarschijnlijk geen balk (behalve in de
studs of vindt meer
aan de achterkant van het
buurt van deur of raam).
stijlen dan zou moeten.
muuroppervlak zijn.
• Wees voorzichtig bij het spijkeren, zagen of boren in wanden, vloeren en plafonds
waar deze items kunnen voorkomen.
Bezoek nl.zircon.com voor de
meest courante aanwijzingen.

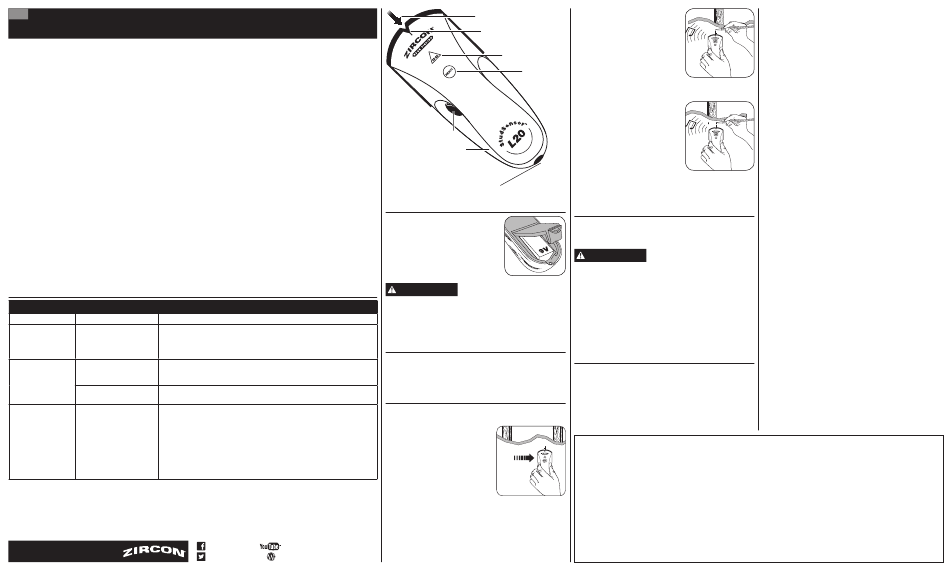

L20
™
INSTALLEER EEN 9 VOLT BATTERIJ
Gebruik altijd een nieuwe 9 volt
alkaline batterij die minimaal drie
jaar goed is.
oppervlak te lokaliseren. Gebruik andere informatie om
OPLOSSING
items te lokaliseren voordat u het oppervlak
binnendringen, inclusief constructieplannen, zichtbare
invoerpunten van pijpen en bedrading in muren zoals in
een kelder en in standaard balk afstanden.
AANZETTEN
Om de scanner te activeren, houdt u de
aan / uit-knop ingedrukt.
Als de knop niet wordt ingedrukt gehouden
wordt schakeld het apparaat uit.
ZOEK EEN BALK
De scanner is ontworpen om de randen van hout en
metalen studs tot 19 mm achter het gescande oppervlak
te lokaliseren.
De nauwkeurigheid van de positie
van een gevonden balk ligt meestal
binnen 3 mm.
Voor de beste resultaten houdt
u de scanner vast zoals wordt
weergegeven (Figuur A) en
beweegt u langzaam tijdens
het scannen.
Raak het oppervlak niet aan
tijdens het kalibreren of scannen.
1.
de aan / uitknop ingedrukt. Binnen 1-2 seconden zal het
apparaat kalibreren en zal het groene GEREED-lampje oplichten.
VERPLAATS DE SCANNER NIET TIJDENS KALIBRATIE.
ZirconCorporation ZirconTV
|
ZirconTools ZirconToolPro ZirconTools
2.
SpotLite -indicatie
®
en schuif het gereedschap langzaam
langs de muur.
Balk rand groef
3.
van de balk bereikt, gaat het rode
Rood RAND-licht
EDGE-lampje branden, de SpotLite-
aanwijzer zal schijnen en een
Groen Licht
constante toon klinkt. Markeer de
KLAAR
plaats. (Figuur B)
4.
te laten, gaat u verder met de
scanrichting totdat het rode EDGE-
lampje en de SpotLite-aanwijzer
uit gaan en om vervolgens in
Aan/uit-knop
tegengestelde richting te gaan.
Ergonomische grip
5.
de andere rand van de stijl is
gedetecteerd en markeer die ook.
Batterijklepje (deur
(Figuur C)
onderaan)
Het midden van de balk is het middelpunt
tussen de markeringen.
OVER DE STUD/BALK WAARSCHUWING
Als het scannen direct over een balk of stud begint, geeft de
scanner een continue pieptoon af.
Als dit gebeurt, start u de scan opnieuw op een andere locatie.
ELEKTRISCHE KABELS IN DE WAND ZITTEN.
VOER GEEN ACTIES UIT DIE GEVAARLIJK KUNNEN
ZIJN INDIEN DE WAND EEN STROOMVOERENDE
Vertrouw niet uitsluitend op de
WAARSCHUWING
ELEKTRISCHE KABEL BEVAT. SLUIT ALTIJD ELEKTRICITEIT,
scanner om items achter een
GAS EN WATER AF VOORDAT U EEN GAT IN HET
OPPERVLAK MAAKT. INDIEN DEZE INSTRUCTIES NIET
WORDEN NAGEVOLGD, KAN DIT LEIDEN TOT EEN
ELEKTRISCHE SCHOK, BRAND EN/OF ERNSTIG LETSEL
OF SCHADE AAN EIGENDOMMEN.
WERKEN MET
VERSCHILLENDE MATERIALEN
Behang Deze scanner functioneert normaal op wanden
bedekt met behang of stof, tenzij de materialen metaalfolie
zijn, metalen vezels bevatten of na applicatie nog steeds nat
zijn. Behang kan mogelijk enkele weken na het aanbrengen
uitgedroogd zijn.
Pas geverfde wanden kan een week of langer duren om
te drogen nadat het is aangebracht.
Figuur A
Hou de scanner plat tegen de muur en hou vervolgens
Houd de aan / uit-knop ingedrukt
Wanneer de scanner de rand
Figuur B
Zonder de aan / uit-knop los
Schuif de scanner totdat
Figuur C
GA ER NIET VAN UIT DAT ER
WAARSCHUWING
GEEN STROOMVOERENDE
BEPERKTE GARANTIE VAN 2 JAAR
Zircon garandeert dat dit product vrij is van materiaal-
en fabrikatiefouten voor een duur van 2 jaar startend
bij de aankoop ervan. Elk toestel dat voldoet aan
de garantievoorwaarden en dat teruggebracht
wordt naar de plaats van aankoop, vergezeld van
een bewijs van aankoopdatum, zal door de verdeler
na beoordeling worden omgeruild. Deze garantie is
beperkt tot de elektronica en de originele behuizing.
Uitgesloten zijn schade door misbruik, onredelijk
gebruik of verwaarlozing. Deze garantie vervangt
alle andere garanties, speciaal of opgelegd. Zircon is
niet gebonden door om het even welke andere eisen.
Ledere toepasselijke garantie op dit product is beperkt
tot 2 jaar volgend op de aankoop van het product.
Stuc en Pleisterwerk Vanwege onregelmatigheden in de dikte
van gips, wordt de scanner niet aanbevolen voor gebruik op stuc
en pleisterwerk.
Sterk gestructureerde wanden of akoestische plafonds
Wanneer u een plafond of wand met een ongelijk oppervlak
scant, plaats dan dun karton op het te scannen oppervlak.
Deze scanner kan niet scannen naar stijlen en/of dwarsbalken
door tapijt en opvulling.
Elektrische bedrading en leidingen Afhankelijk van
de nabijheid van elektrische bedrading of leidingen in het
muuroppervlak, kan de scanner ze op dezelfde manier
detecteren als tapeinden.
Voorzichtigheid is geboden bij het spijkeren, snijden of boren in
wanden, vloeren en plafonds die deze items kunnen bevatten.
Studs en balken zijn normaal op een afstand van 40 of 60 cm
uit elkaar en zijn 38 mm breed. Alles dichter bij elkaar, of van een
andere breedte, zal geen stud of balk zijn.
OPMERKING: De detectiediepte en -nauwkeurigheid kan
variëren afhankelijk van scanomgevingomstandigheden
zoals mineraalgehalte, vochtgehalte, textuur en
consistentie van de muurmaterialen.
Het is niet ontworpen voor gebruik met:
• Keramische tegels, leisteen, graniet, marmer en andere
steenoppervlakken
• Tapijten en opvulling
• Behang met metalen vezels
• Pas geschilderde muren die nog steeds vochtig zijn (kan een
week of langer duren om te drogen na aanbrengen)
• Stuc en pleisterwanden
• Met folie bedekt isolatiebord
• Glas of een ander dicht materiaal
• Badkamer producten zoals badkuipen en douches
• Oppervlakken dikker dan 19 mm
IN GEEN GEVAL ZAL ZIRCON VERANTWOORDELIJK
WORDEN GESTELD VOOR OM HET EVEN WELKE SCHADE,
RESULTEREND UIT HET BEZIT, GEBRUIK OF SLECHT
FUNCTIONEREN VAN DIT PRODUKT.
nl.zircon.com
info@zircon.com
©2018 Zircon Corporation • P/N 67555 • Rev C 11/18
