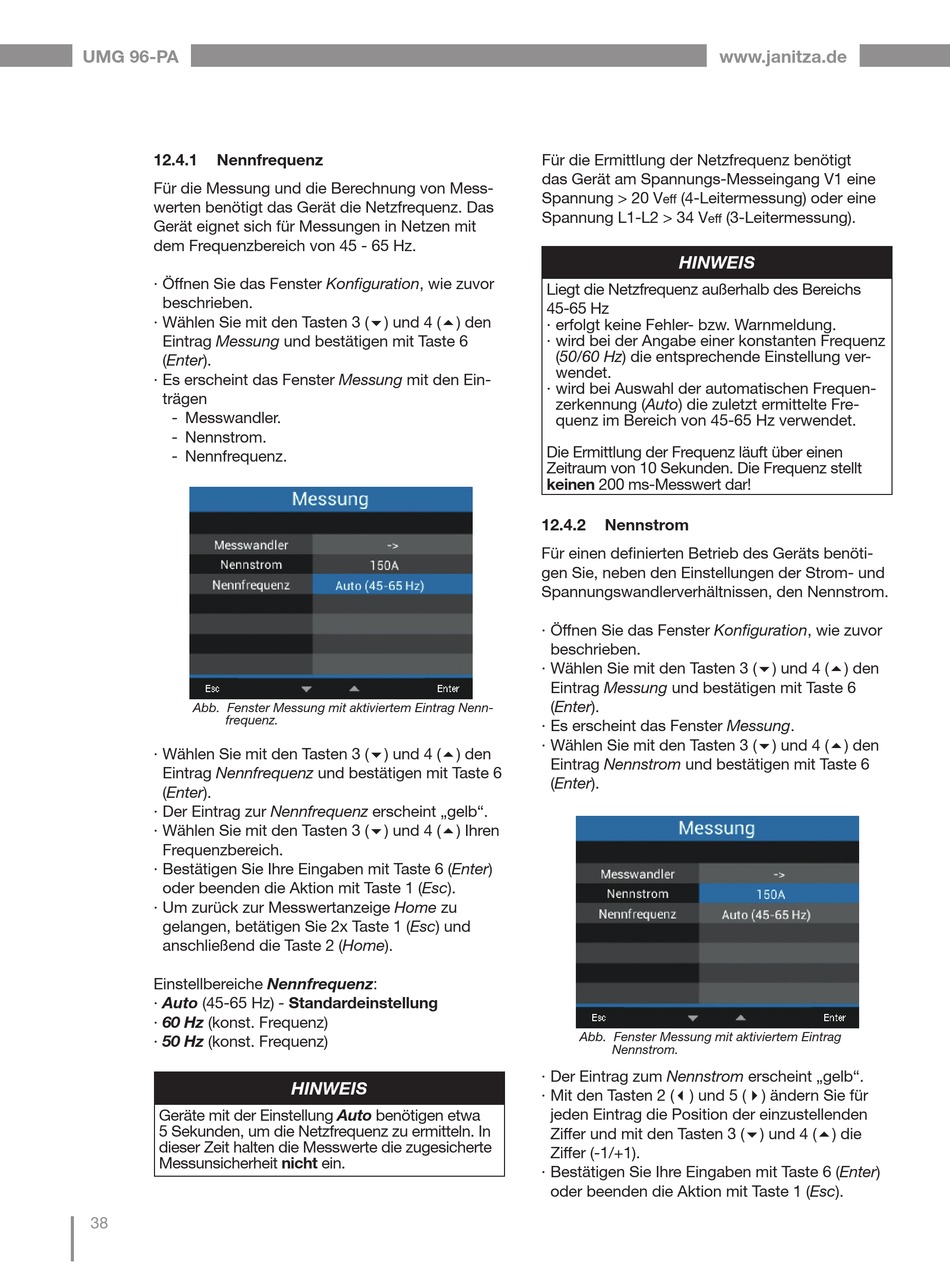

UMG 96-PA
12.4.1

Nennfrequenz

Für die Messung und die Berechnung von Mess-
werten benötigt das Gerät die Netzfrequenz. Das
Gerät eignet sich für Messungen in Netzen mit
dem Frequenzbereich von 45 - 65 Hz.
· Öffnen Sie das Fenster Konfiguration, wie zuvor
beschrieben.
· Wählen Sie mit den Tasten 3 () und 4 () den
Eintrag Messung und bestätigen mit Taste 6
(Enter).
· Es erscheint das Fenster Messung mit den Ein-
trägen
- Messwandler.

- Nennstrom.

- Nennfrequenz.
AA. Fenster Messung mit aktiviertem Eintrag Nenn-
frequenz.
· Wählen Sie mit den Tasten 3 () und 4 () den
Eintrag Nennfrequenz und bestätigen mit Taste 6
(Enter).
· Der Eintrag zur Nennfrequenz erscheint „gelb".
· Wählen Sie mit den Tasten 3 () und 4 () Ihren
Frequenzbereich.
· Bestätigen Sie Ihre Eingaben mit Taste 6 (Enter)
oder beenden die Aktion mit Taste 1 (Esc).
· Um zurück zur Messwertanzeige Home zu
gelangen, betätigen Sie 2x Taste 1 (Esc) und
anschließend die Taste 2 (Home).
Einstellbereiche Nennfrequenz:
· Auto (45-65 Hz) - Standardeinstellung
· 60 Hz (konst. Frequenz)
· 50 Hz (konst. Frequenz)
Geräte mit der Einstellung Auto benötigen etwa
5 Sekunden, um die Netzfrequenz zu ermitteln. In
dieser Zeit halten die Messwerte die zugesicherte
Messunsicherheit nicht ein.
38
HINWEIS
www.janitza.de
Für die Ermittlung der Netzfrequenz benötigt
das Gerät am Spannungs-Messeingang V1 eine
Spannung > 20 V (4-Leitermessung) oder eine
eff
Spannung L1-L2 > 34 V
eff
HINWEIS
Liegt die Netzfrequenz außerhalb des Bereichs
45-65 Hz
· erfolgt keine Fehler- bzw. Warnmeldung.
· wird bei der Angabe einer konstanten Frequenz
(50/60 Hz) die entsprechende Einstellung ver-
wendet.
· wird bei Auswahl der automatischen Frequen-
zerkennung ( uto) die zuletzt ermittelte Fre-
quenz im Bereich von 45-65 Hz verwendet.
Die Ermittlung der Frequenz läuft über einen
Zeitraum von 10 Sekunden. Die Frequenz stellt
keinen 200 ms-Messwert dar!
12.4.2 Nennstrom
Für einen definierten Betrieb des Geräts benöti-
gen Sie, neben den Einstellungen der Strom- und
Spannungswandlerverhältnissen, den Nennstrom.
· Öffnen Sie das Fenster Konfiguration, wie zuvor
beschrieben.
· Wählen Sie mit den Tasten 3 () und 4 () den
Eintrag Messung und bestätigen mit Taste 6
(Enter).
· Es erscheint das Fenster Messung.
· Wählen Sie mit den Tasten 3 () und 4 () den
Eintrag Nennstrom und bestätigen mit Taste 6
(Enter).
AA. Fenster Messung mit aktiviertem Eintrag
Nennstrom.
· Der Eintrag zum Nennstrom erscheint „gelb".
· Mit den Tasten 2 () und 5 () ändern Sie für
jeden Eintrag die Position der einzustellenden
Ziffer und mit den Tasten 3 () und 4 () die
Ziffer (-1/+1).
· Bestätigen Sie Ihre Eingaben mit Taste 6 (Enter)
oder beenden die Aktion mit Taste 1 (Esc).
(3-Leitermessung).
