1MRK 505 309-UDE -
Leitungsdifferentialschutz RED670 2.0 IEC
Inbetriebnahme-Handbuch
Funktionsprüfung über Sekundäreinspeisung durchführen
U L 1
U L 2
U L 3
U N
IEC07000106 V2 DE

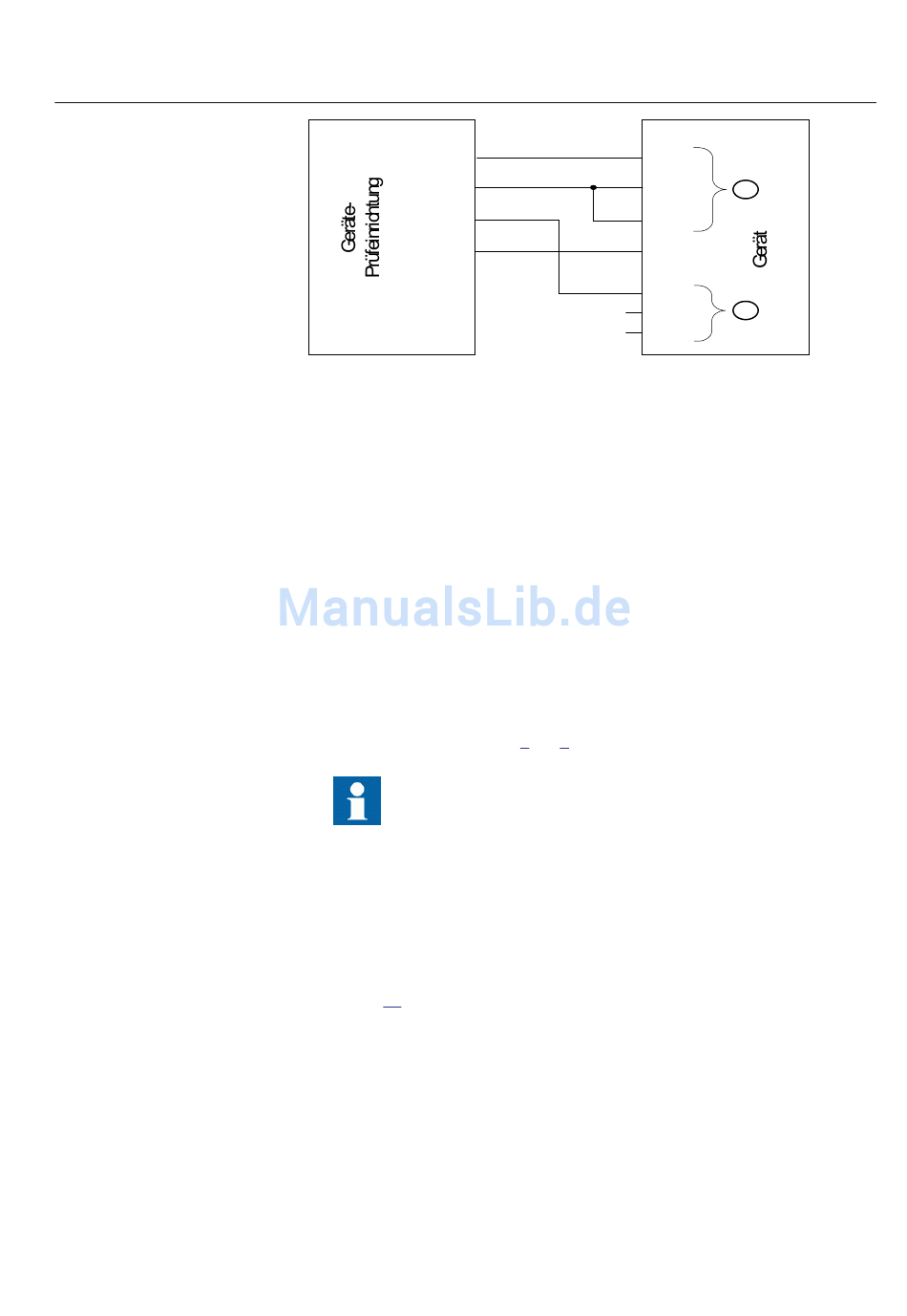

Abb. 37: Verbindung der Prüfeinrichtung mit dem Gerät zum prüfen des
U1 Blockierpegels
Wobei:
1 ist die dreiphasige Spannungsgruppe1 (U1)
2 ist die dreiphasige Spannungsgruppe2 (U2)
3. Senken Sie langsam die Spannung in Leiter UL1 der Prüfeinrichtung, bis das
Signal START zurückgesetzt wird.
4. Prüfen Sie den Blockierpegel U1, indem Sie den Spannungspegel beim
Rücksetzen mit der eingestellten Unterspannungs-Blockierung U1Low
vergleichen.
5. Wiederholen Sie die Schritte
Die Verbindungen an U1 müssen verschoben sein, um einen
anderen Leiter zu testen. (UL1 bis UL2, UL2 bis UL3, UL3 bis
UL1)
Prüfung von U2Low
Vorgehensweise
1. Spannungen gemäß des gültigen Schaltplans und der Graphik mit dem Gerät
verbinden 38.
U L 1
U L 2
U L 3
U N
U L 1
U L 2
U L 3
= IE C 0 7 0 0 0 1 0 6 = 2 = d e = O
2 bis 4, um U1Low in anderen Leitern zu prüfen.
Abschnitt 10
1
2
r ig in a l.v s d
189
