7.2 Elektrisches Anschlussschema
1
HA
HB

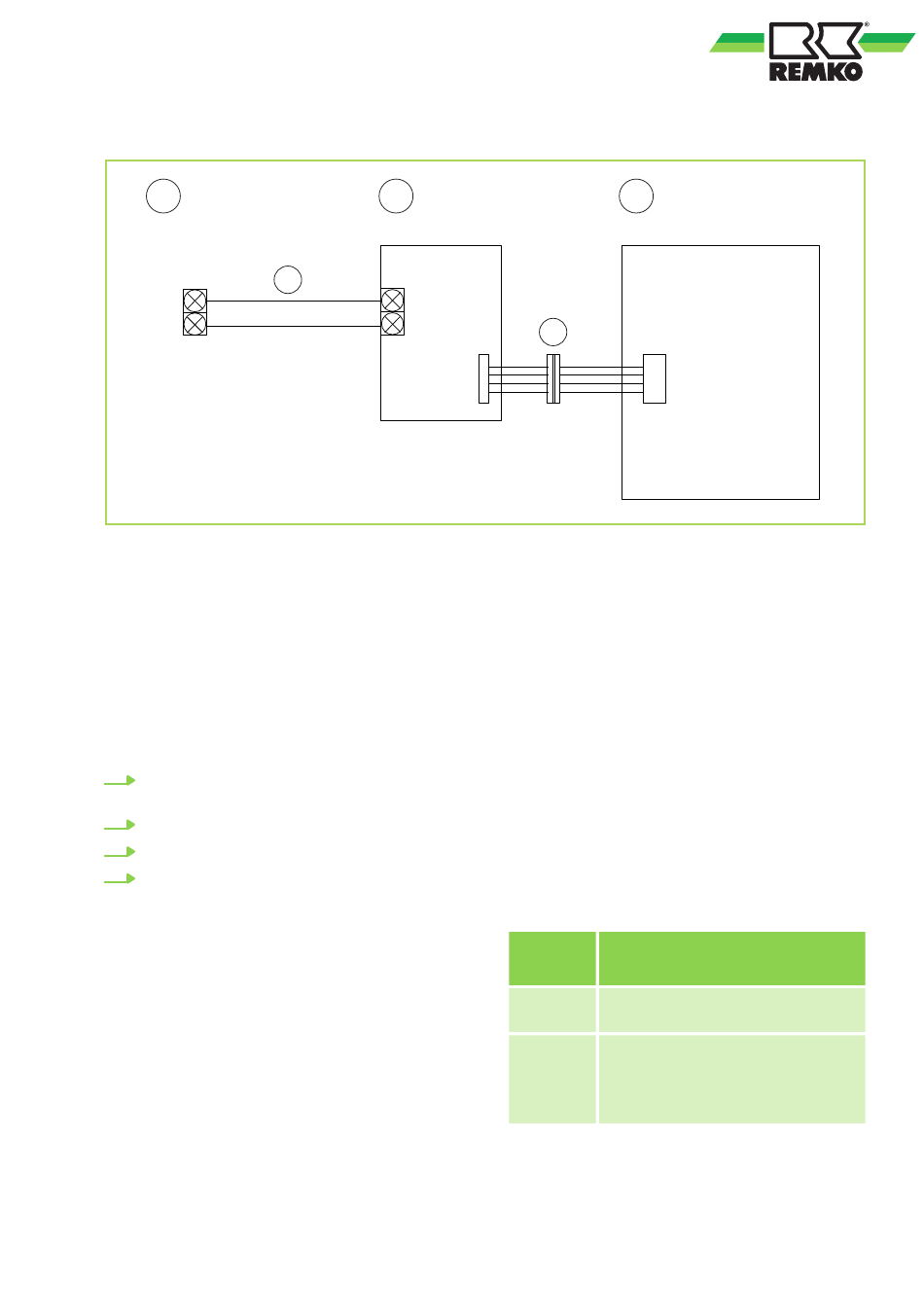

Abb. 10: Elektrisches Anschlussschema
1: Kabelfernbedienung KFB-W
2: Anschlussplatine
3: Steuerplatine Innengerät
A: Verbindungskabel (bauseitig)
z.B. 2 x 0,75 mm
2
, max. 50 m
B: Steckerverbindung
8
Inbetriebnahme des
Gerätes
1.
Schalten Sie das Gerät über die Raumtem-
peratur-Regelung ein.
2.
Kontrollieren Sie alle Funktionen.
3.
Montieren Sie alle demontierten Teile.
4.
Weisen Sie den Betreiber in die Funktion ein.
2
A
HA
HB
3
B
CN40
9
Störungsbeseitigung
Störanzeige über Kabelfernbedienung
Sollte die Kabelfernbedienung nicht wie oben
beschrieben ordnungsgemäß funktionieren über-
prüfen Sie bitte zuerst den elektrischen Anschluss.
Sind die elektrischen Verbindung korrekt ausge-
führt gehen Sie wie folgt vor.
Bei Störanzeige über das Display der Kabelfernbe-
dienung:
Anzege
KFB-W
F0
Kommunikationsfehler zwischen
Kabelfernbedienung und Innengerät
F1
Störung der Motoransteuerung der
Fronblende
(Nur bei Geräten mit motorgesteu-
erter Frontblende)
Bitte überprüfen Sie im Störfall zuerst das Innen-
gerät auf Fehlermeldungen.
Eine Beschreibung der Fehlermeldung am Display
des Innengeräts finden Sie jeweils in der Montage-
und Bedienungsanleitung des Innengerätes.
21
