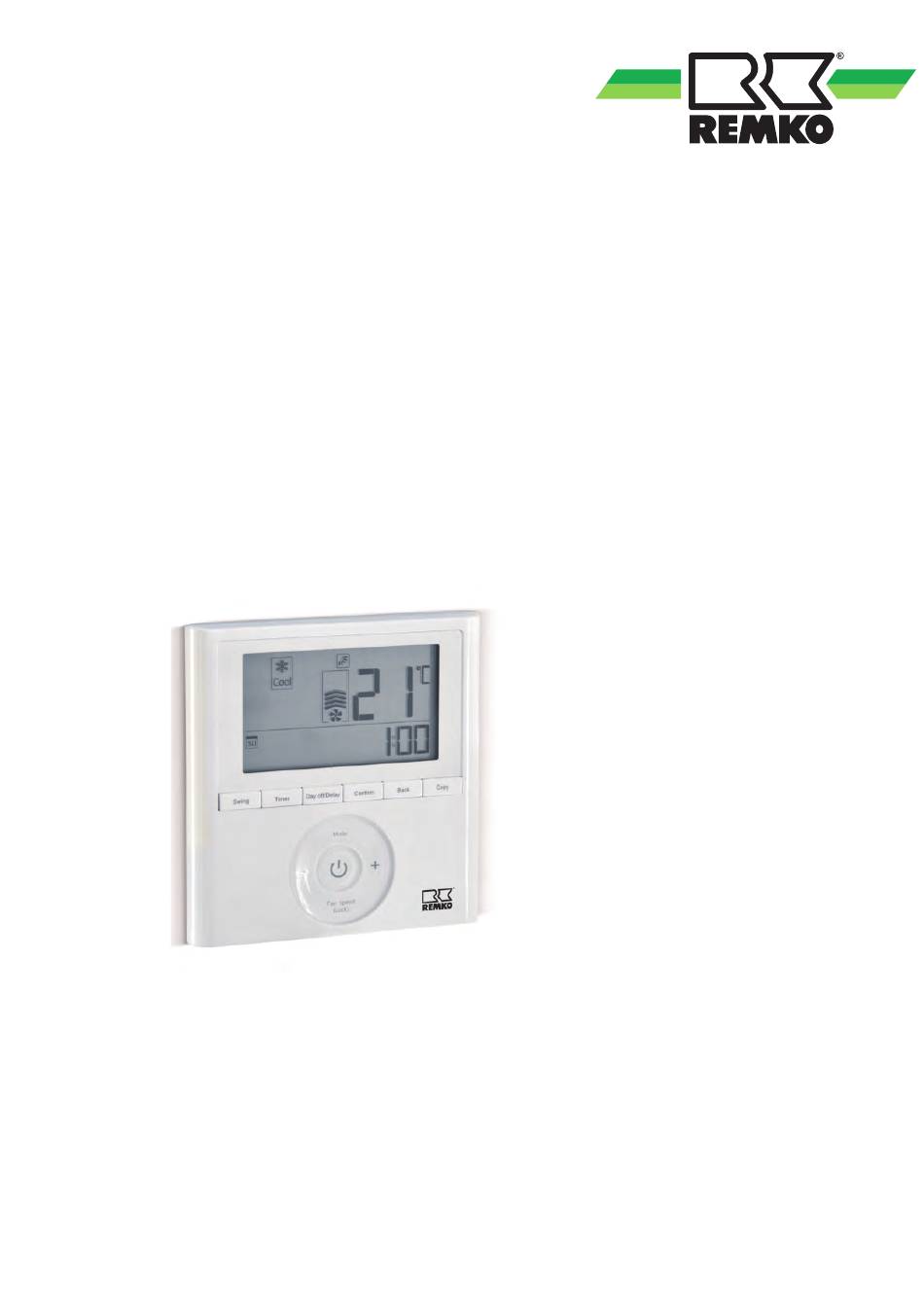

- Seite 1 Montage- und Betriebsanleitung REMKO KFB-W Kabelfernbedienung mit Wochenprogramm Vor Beginn aller Arbeiten Anleitung lesen! 0114-2015-09 Version 1, de_DE...
- Seite 2 Vor Inbetriebnahme / Verwendung der Geräte ist diese Anlei- tung sorgfältig zu lesen! Diese Anleitung ist Bestandteil des Gerätes und muss immer in unmittelbarer Nähe des Aufstellungsortes, bzw. am Gerät aufbewahrt werden. Änderungen bleiben uns vorbehalten; für Irrtümer und Druckfehler keine Haftung! Montage- und Betriebsanleitung (Original)
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheits- und Anwenderhinweise....................4 1.1 Allgemeine Sicherheitshinweise...................... 4 1.2 Kennzeichnung von Hinweisen....................... 4 1.3 Personalqualifikation........................4 1.4 Gefahren bei Nichtbeachtung der Sicherheitshinweise..............5 1.5 Sicherheitsbewusstes Arbeiten....................... 5 1.6 Sicherheitshinweise für den Betreiber..................... 5 1.7 Sicherheitshinweise für Montage-, Wartungs- und Inspektionsarbeiten......... 5 1.8 Eigenmächtiger Umbau und Veränderungen.................. -
Seite 4: Sicherheits- Und Anwenderhinweise
REMKO KFB-W Sicherheits- und Anwenderhinweise WARNUNG! Diese Kombination aus Symbol und Signalwort 1.1 Allgemeine Sicherheitshinweise weist auf eine möglicherweise gefährliche Situ- ation hin, die zum Tod oder zu schweren Ver- Lesen Sie vor der ersten Inbetriebnahme des letzungen führen kann, wenn sie nicht Gerätes oder deren Komponenten die Betriebsan-... -
Seite 5: Gefahren Bei Nichtbeachtung Der Sicherheitshinweise
1.4 Gefahren bei Nichtbeachtung Alle Gehäuseteile und Geräteöffnungen, z.B. Luftein- und -austrittsöffnungen, müssen frei der Sicherheitshinweise von fremden Gegenständen, Flüssigkeiten Die Nichtbeachtung der Sicherheitshinweise kann oder Gasen sein. sowohl eine Gefährdung für Personen als auch für Die Geräte sollten mindestens einmal jährlich die Umwelt und Geräte zur Folge haben. -
Seite 6: Eigenmächtiger Umbau Und Veränderungen
Abnehmer im zeitlichen Zusammenhang mit Ver- kauf und Inbetriebnahme die dem Gerät beigefügte „Gewährleistungsurkunde” vollständig ausgefüllt an die REMKO GmbH & Co. KG zurückgesandt hat. Die Gewährleistungsbedingungen sind in den „Allgemeinen Geschäfts- und Lieferbedingungen“ aufgeführt. Darüber hinaus können nur zwischen Entsorgung der Geräte und Komponenten... -
Seite 7: Technische Daten
Technische Daten 2.1 Gerätedaten Baureihe KFB-W Betriebsweise Kabelfernbedienung mit Wochenprogramm Arbeitsbereich °C / r.F. -5 bis +43 / 40 bis 90 Lagerungsbereich °C / r.F. -10 bis +60 / 20 bis 85 Einstellbereich °C +17 bis +30 Spannungsversorgung +5V DC / +12V DC Schutzart Abmessungen Höhe/Breite/Tiefe... -
Seite 8: Gerätebeschreibung
REMKO KFB-W Gerätebeschreibung Bedienung 3.1 Beschreibung Tasten der Fernbedienung Die Kabelfernbedienung dient der Bedienung der Geräte von einer entfernten Stelle aus. Der Regler kann als Wand-Einzelraumregler ver- wendet werden. Confirm Swing Timer Day off/Delay Back/Turbo Copy/Ifeel Mode Fan speed (Lock) Abb. - Seite 9 Anzeigedisplay der Fernbedienung Abb. 3: Anzeigedisplay der Fernbedienung Gewählter Betriebsmodus Einheit Temperatur Gewählte Lüfterstufe 10: Sollwertanzeige Swing-Modus vertikal aktiv 11: Kabelfernbedienung gesperrt Swing-Modus horizontal aktiv 12: Anzeige Raumtemperatur Motorsteuerung Frontblende (optional) 13: Uhrzeit Anzeige Gerät A und B (optional) 14: Indikator An/Aus Timer aktiv Follow-Me Funktion aktiv 15: Anzeige Wochenprogramm Anzeige Turbo-Modus aktiv...
-
Seite 10: Betriebsmodus Wählen
REMKO KFB-W Erstinbetriebnahme Einstellen von Datum und Uhrzeit Um diese Einstellungen vorzunehmen gehen Sie folgendermaßen vor: Drücken Sie die Taste "Timer" [6] für 3 Sekunden. Die Timer-Anzeige fängt an zu blinken. Timer Drücken Sie die Taste "Timer" [6] erneut oder warten Sie 10 Sekunden, um die Ein- stellungen zu speichern. -
Seite 11: Raumtemperatur Einstellen
Raumtemperatur einstellen Einstellen der Funktion "Follow-Me" Mit den Taste "+" oder "-" [3] können Sie die Drücken Sie die Taste "Copy/Ifeel" [8] um den gewünschte Raumtemperatur in einem Bereich Temperatursensor in der Kabelfernbedienung zu zwischen 17-30 °C einstellen. aktivieren. Hierdurch wird die gemessen Tempe- ratur an der Kabelfernbedienung an das Innen- gerät übermittelt, um eine möglichst gleichmäßige Raumtemperatur zu ermöglichen. -
Seite 12: Tastentöne Aktivieren/Deaktivieren
REMKO KFB-W Tastentöne aktivieren/deaktivieren Ansteuerung der Fronblende (nur bei Geräten mit motorgesteuerter Frontblende) Drücken Sie gleichzeitig die Tasten "Swing" [5] und "Timer" [6] für 3 Sekunden um die Tastentöne zu Um diese Funktion zu aktivieren, halten Sie deaktivieren. Durch ein erneutes gleichzeitiges die "Mode"-Taste [2] im ausgeschalteten... - Seite 13 2. Swingbetrieb horizontal (für die Luftvertei- Tages-Timer Einstellungen lung von oben nach unten) Einstellen des Start oder Stop-Timers Halten Sie die Taste "Swing" [5] länger gedrückt, Drücken Sie die Taste "Timer" [6] um zwi- um den horizontalen Swingbetrieb zu aktivieren. schen der "Day On"...
- Seite 14 REMKO KFB-W Programmieren des Start- und Stop-Timers Erstellen eines Wochenprogramms Drücken Sie die Taste "Timer" [6] bis das Modus Wochenprogramm auswählen Symbol "Day On+Off" im Display erscheint. Drücken Sie die Taste "Timer" [6] um Symbol Drücken Sie nun die Taste "Confirm" [10] auszuwählen.
- Seite 15 Startzeit auswählen (Zeitfenster 1) Um verschiedene Zeitfenster zu program- mieren, wiederholen Sie die Schritte 3 und 4. Wählen Sie mit den Tasten "+" und "-" [3] die gewünschte Startzeit aus. Bestätigen Sie Für die Programmierung anderer Tage wie- diese mit Taste "Confirm" [10]. derholen Sie die Schritte 2 bis 5.
-
Seite 16: Abschalten Des Gerätes Während Aktivem Wochenprogramms
REMKO KFB-W Abschalten des Gerätes während aktivem Wochenprogramms Day Off/Delay Um das Gerät manuell abzuschalten drücken Sie die "Ein/Aus-Taste" [1] für einen kurzen Moment. Das Gerät schaltet aus. Bei der nächsten programmierten Startzeit schaltet sich das Gerät automatisch wieder ein. - Seite 17 Wochenprogramm verspätet abschalten Drücken Sie die Taste "Copy/Ifeel" [8], im Display erscheint "CY". Mit der Taste "Day off/Delay" [7] lässt sich wäh- rend des aktiven Wochenprogramms die Abschal- tung verzögern. Nach einmaligen drücken dieser Copy/Ifeel Taste erscheint im Display . Nach 2-maligen drücken erscheint und nach 3-maligen drücken .
-
Seite 18: Montageanweisung Für Das Fachpersonal
REMKO KFB-W Montageanweisung Um die Fernbedienung an der Wand zu montieren gehen Sie folgendermaßen vor: für das Fachpersonal Demontieren Sie zunächst die Fernbedie- Kontrollieren Sie den Verpackungsinhalt auf Voll- nung in dem Sie einen Schlitzschrauben- ständigkeit und das Gerät auf sichtbare Transport- dreher nacheinander in die zwei Schlitze des schäden. -
Seite 19: Installation
Installation Schalten Sie die Spannungsversorgung frei. Schließen Sie die 4-adrige Leitung an den Klemmen auf der Rückseite an. Montieren Sie die Raumtemperatur-Rege- lung in einer Höhe von ca. 1,5m an der Wand. Wählen Sie einen Montageort, der eine gute Luftzirkulation und keinen Einfluss von Wärme-/Kältequellen gewährleisten kann. -
Seite 20: Elektrischer Anschluss
REMKO KFB-W Elektrischer Anschluss 7.1 Elektrischer Anschluss Im Lieferumfang der Kabelfernbedienung befindet sich eine Anschlussplatine (Abb. 4). Diese wird im Innengerät des Klimagerätes eingesetzt und mit der Steuerplatine verbunden. Abb. 7: Kontakt CN40 auf der Steuerplatine Verbinden Sie die Kontakte HA und HB der Anschlussplatine (Abb. -
Seite 21: Elektrisches Anschlussschema
7.2 Elektrisches Anschlussschema CN40 Abb. 10: Elektrisches Anschlussschema 1: Kabelfernbedienung KFB-W 2: Anschlussplatine 3: Steuerplatine Innengerät A: Verbindungskabel (bauseitig) z.B. 2 x 0,75 mm , max. 50 m B: Steckerverbindung Inbetriebnahme des Störungsbeseitigung Gerätes Störanzeige über Kabelfernbedienung Schalten Sie das Gerät über die Raumtem- Sollte die Kabelfernbedienung nicht wie oben peratur-Regelung ein. -
Seite 22: Index
REMKO KFB-W Index Abmessungen ......7 Montage ......18 Arbeitsbereich . -
Seite 24: Klima- Und Wärmetechnik
