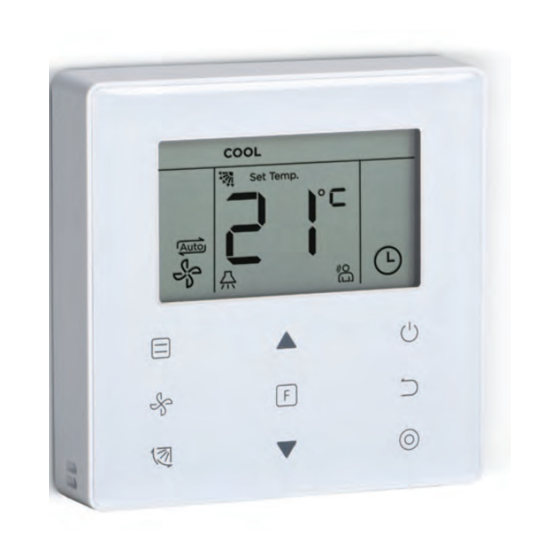

- Seite 1 Bedienungs- und Installationsanleitung REMKO Kabelfernbedienungen für Geräteserien MVD, MVW und MXV KFB 4 0230-2019-08 Version 1, de_DE Vor Beginn aller Arbeiten Anleitung lesen!
- Seite 2 Vor Inbetriebnahme / Verwendung der Geräte ist diese Anlei- tung sorgfältig zu lesen! Diese Anleitung ist Bestandteil des Gerätes und muss immer in unmittelbarer Nähe des Aufstellungsortes, bzw. am Gerät aufbewahrt werden. Änderungen bleiben uns vorbehalten; für Irrtümer und Druckfehler keine Haftung! Originaldokument...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheits- und Anwenderhinweise....................4 1.1 Allgemeine Sicherheitshinweise...................... 4 1.2 Kennzeichnung von Hinweisen....................... 4 1.3 Personalqualifikation........................4 1.4 Gefahren bei Nichtbeachtung der Sicherheitshinweise..............5 1.5 Sicherheitsbewusstes Arbeiten....................... 5 1.6 Sicherheitshinweise für den Betreiber..................... 5 1.7 Sicherheitshinweise für Montage-, Wartungs- und Inspektionsarbeiten......... 5 1.8 Eigenmächtiger Umbau und Veränderungen.................. -
Seite 4: Sicherheits- Und Anwenderhinweise
REMKO Kabelfernbedienungen Sicherheits- und Anwenderhinweise WARNUNG! Diese Kombination aus Symbol und Signalwort 1.1 Allgemeine Sicherheitshinweise weist auf eine möglicherweise gefährliche Situ- ation hin, die zum Tod oder zu schweren Verlet- Lesen Sie vor der ersten Inbetriebnahme des zungen führen kann, wenn sie nicht gemieden Gerätes oder deren Komponenten die Betriebsan-... -
Seite 5: Gefahren Bei Nichtbeachtung Der Sicherheitshinweise
1.4 Gefahren bei Nichtbeachtung Alle Gehäuseteile und Geräteöffnungen, z.B. Luftein- und -austrittsöffnungen, müssen frei der Sicherheitshinweise von fremden Gegenständen, Flüssigkeiten Die Nichtbeachtung der Sicherheitshinweise kann oder Gasen sein. sowohl eine Gefährdung für Personen als auch für Die Geräte sollten mindestens einmal jährlich die Umwelt und Geräte zur Folge haben. -
Seite 6: Eigenmächtiger Umbau Und Veränderungen
Besteller oder sein Abnehmer im zeitlichen Zusammenhang mit Ver- kauf und Inbetriebnahme die dem Gerät beigefügte „Gewährleistungsurkunde” vollständig ausgefüllt an die REMKO GmbH & Co. KG zurückgesandt hat. Die Gewährleistungsbedingungen sind in den „Allgemeinen Geschäfts- und Lieferbedingungen“ Entsorgung der Geräte und Komponenten aufgeführt. -
Seite 7: Technische Daten
Technische Daten 2.1 Gerätedaten Baureihe KFB 4 Kabelfernbedienung für Gerätetyp Betriebsweise MVD, MVW und MXV Arbeitsbereich °C / r.F. -5 bis +43 / 40 bis 90 Lagerungsbereich °C / r.F. -10 bis +60 / 20 bis 85 Einstellbereich °C +17 bis +30... -
Seite 8: Bedienung
REMKO Kabelfernbedienungen Bedienung Taste "Funktion" Durch Drücken dieser Taste kann zwischen den Die Bedienung erfolgt über die Touchfelder im Funktionen gewechselt werden. Alternativ kann unteren Bereich der Fernbedienung. Informationen nach einmaligem Drücken der Funktions-Taste mit und Einstellungen werden auf dem Display darge- den Pfeil-Tasten zwischen den einzelnen Funkti- stellt. -
Seite 9: Luftfilterreinigung
Anzeige der Fernbedienung Digitalanzeige Die Digitalanzeige zeigt im Hauptbildschirm die eingestellte Raum-Solltemperatur an und wird außerdem für die Anzeige von Einstellungen und Einstellwerten im Service-Menü verwendet. Einschaltverzögerung Dieser Text wird angezeigt wenn die Einschaltver- zögerung eingestellt wird oder aktiviert ist. Ausschaltverzögerung Dieser Text wird angezeigt wenn die Ausschaltver- zögerung eingestellt wird oder aktiviert ist. - Seite 10 REMKO Kabelfernbedienungen Ein- und Ausschalten der Fernbedienung 2. Entfeuchtungsmodus: Im Entfeuchtungsmodus kann die Solltemperatur und die Lamellenstellung eingestellt werden. Eine Einstellung der Ventilatorgeschwindigkeit ist nicht möglich. In bestimmten Intervallen wird der Venti- lator abgeschaltet, um die Lamellentemperatur zu senken. Das Kühlregister unterschreitet auf Grund...
- Seite 11 Einstellen der Solltemperatur Einstellen der Luftaustrittslamellen Die Positionierung der Lamellen kann mit der Taste "Swing-Lamelle" angepasst werden. Zur Verfügung stehen fünf Winkel und ein Automatik-Modus, in welcher sich die Luftaustrittslamelle oszillierend bewegt. Im Automatikmodus kann durch erneutes drücken der Swing-Lamellen-Taste die Luftaust- rittslamelle an der aktuellen Position gestoppt werden.
- Seite 12 REMKO Kabelfernbedienungen Funktionen aktivieren und deaktivieren Der geräuscharme Modus und die Energiespar- funktion können nicht gleichzeitig aktiviert werden. Bei der Kabelfernbedienung stehen dem Benutzer je nach Betriebsmodus bestimmte Funktionen zur Energiesparfunktion Verfügung. Die Funktionen können mit der Taste Wird die Energiesparfunktion im Kühlmodus akti- "Funktion"...
- Seite 13 Para- Werksein- meter Funktion Einstellung stellung Beschreibung Reserviert Aktiviert oder Deaktiviert Aktiviert Freischaltung Heizfunk- die Freischaltung für die tion Deaktiviert Heizfunktion Reserviert Deaktiviert Legt fest nach wie vielen alle 1250 Std. Betriebsstunden die Zeitspanne Filterreini- alle 2500 Std. Kabel-fernbedienung gungserinnerung eine Erinnerung zur Fil- alle 5000 Std.
- Seite 14 REMKO Kabelfernbedienungen Para- Werksein- meter Funktion Einstellung stellung Beschreibung Heizanforderung wird beendet, wenn die Regelverhalten im gemessene Temperatur Heizbetrieb … °C höher als der Soll- Wert ist. wie DIP-Schaltereinstel- lung am Innengerät 0 °C Kühlanforderung wird beendet, wenn die 2 °C gemessene Temperatur …...
- Seite 15 Para- Werksein- meter Funktion Einstellung stellung Beschreibung E-Ventil Stellung im Legt die E-Ventil Stel- Stand-By oder Heizbe- lung im Stand-By oder trieb Heizbetrieb fest. wie DIP-Schaltereinstel- lung am Innengerät Legt die Einheit fest, in °C (Celsius) Temperatureinheit der Temperaturen ange- °F (Fahrenheit) zeigt werden sollen.
-
Seite 16: Montageanweisung Für Das Fachpersonal
REMKO Kabelfernbedienungen Montageanweisung Installation für das Fachpersonal Schalten Sie die Spannungsversorgung frei. Kontrollieren Sie den Verpackungsinhalt auf Voll- Schließen Sie die 2-adrige Leitung laut ständigkeit und das Gerät auf sichtbare Transport- Anschlussschema an den Klemmen auf der schäden. Melden Sie eventuelle Mängel umge- Rückseite an. -
Seite 17: Elektrischer Anschluss
Elektrischer Anschluss Elektrisches Anschlussschema Abb. 13: Elektrisches Anschlussschema 1: Innengerät 2: Kabelfernbedienung Inbetriebnahme Schalten Sie das Gerät über die Raumtem- peratur-Regelung ein. Kontrollieren Sie alle Funktionen. Montieren Sie alle demontierten Teile. Weisen Sie den Betreiber in die Funktion ein. -
Seite 18: Index
REMKO Kabelfernbedienungen Index Abmessungen ......7 Montage ......16 Arbeitsbereich . -
