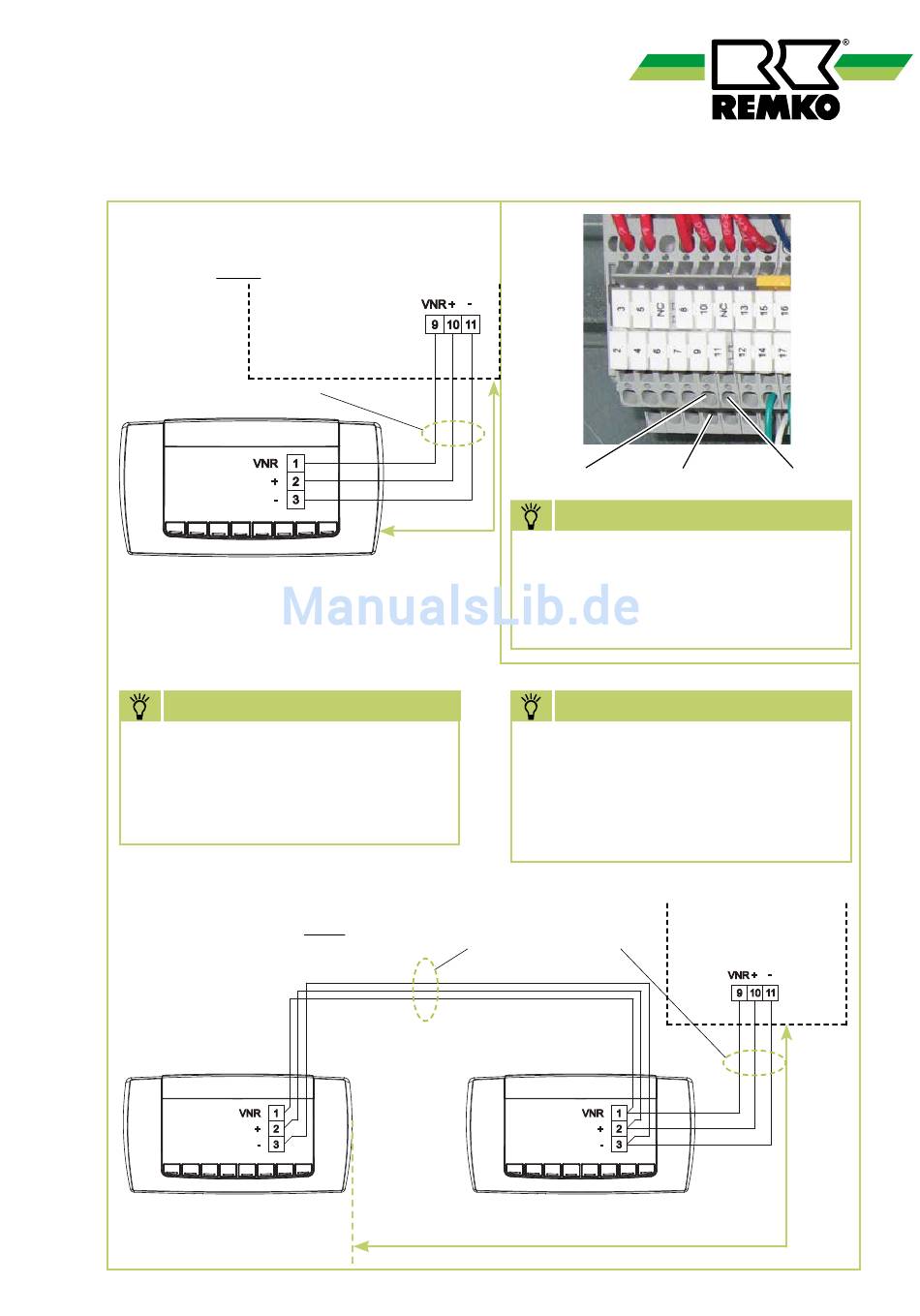

Elektrisches Schaltschema
KF 4.0 für KWG/KWP 400-1750
Anschluss einer Kabel-Fernbedienung
Kaltwasser-Erzeuger
KWG/KWP
Klemmleiste
abgeschirmte Leitung
Kabel-FB
HINWEIS
Die maximale Länge von 150m
ist nur bei der Verwendung eines
Aderquerschnitts von 1,5mm²
möglich.
KF 4.0 für KWG/KWP 400-1750
Anschluss von max. zwei
Kabel-Fernbedienungen
Kabel-FB
Klemme
HINWEIS
max. 150 m
Die Beschriftung der Klemmleiste
erfolgt nach der Hohenanord-
nung der Ebene (obere Beschrif-
tung = oberer Anschluss der
HINWEIS
Die Klemmbezeichnung am
Kaltwasser-Erzeuger kann diffe-
rieren. Beachten Sie daher auch
die Bedienungsanleitung der
Kaltwasser-Erzeuger.
abgeschirmte Leitung
Kabel-FB
max. 150 m
Klemme 10 Klemme 11
Kaltwasser-Erzeuger
KWG/KWP
Klemmleiste
