CCD-2000

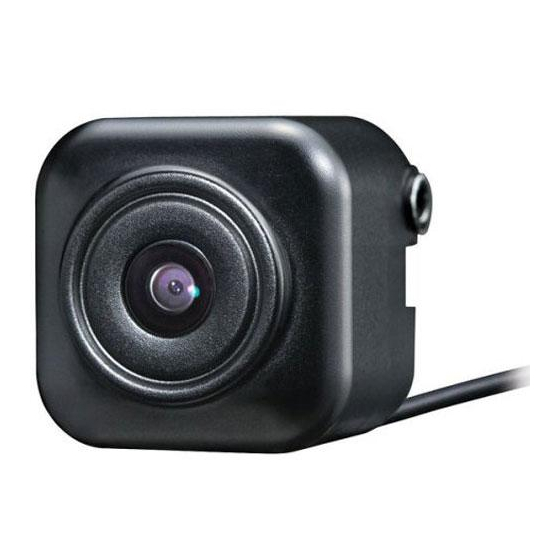

UNIVERSAL REAR VIEW CAMERA
INSTRUCTION MANUAL
CAMERA DE VUE ARRIERE UNIVERSELLE
MODE D'EMPLOI
UNIVERSAL RÜCKFAHRKAMERA
BEDIENUNGSANLEITUNG
UNIVERSELE ACHTERUITRIJCAMERA
GEBRUIKSAANWIJZING
TELECAMERA PER RETROMARCIA UNIVERSALE
ISTRUZIONI PER L'USO
CÁMARA DE VISTA TRASERA UNIVERSAL
MANUAL DE INSTRUCCIONES
CÂMARA TRASEIRA UNIVERSAL
MANUAL DE INSTRUÇÕES
Take the time to read through this instruction manual.
Familiarity with installation and operation procedures will help you obtain the best
performance from your new Rear View Camera.
For your records
Record the serial number, found on the back of the unit, in the spaces designated on the
warranty card, and in the space provided below. Refer to the model and serial numbers
whenever you call upon your Kenwood dealer for information or service on the product.
Model CCD-2000 Serial number
US Residence Only
Register your Kenwood product at
www.Kenwoodusa.com
© B64-3673-00/00 (W)(A)
Register Online
Werbung
Verwandte Anleitungen für Kenwood Ccd-2000
Inhaltszusammenfassung für Kenwood Ccd-2000
- Seite 1 Record the serial number, found on the back of the unit, in the spaces designated on the warranty card, and in the space provided below. Refer to the model and serial numbers whenever you call upon your Kenwood dealer for information or service on the product. Model CCD-2000 Serial number...
- Seite 2 Vor Inbetriebnahme/Zubehör 2WARNUNG Sitzen die Schrauben fest? - Ist die Halterung der Kamera fest angebracht? - Wenn sich die Rückfahrkamera während der Fahrt löst, Zur Vermeidung von Verletzungen kann dadurch ein Unfall verursacht werden. und Bränden sind folgende • Vor der endgültigen Montage des Geräts sollte die Vorsichtsmaßnahmen zu treffen Verkabelung provisorisch angeschlossen werden.
- Seite 3 Montagevorgang • Bringen Sie die Halterung der Kamera nicht an Montagevorgang Glasflächen oder mit Fluorharz behandelten 1. Um einen Kurzschluss zu vermeiden, ziehen Sie Fahrzeugflächen an. den Schlüssel aus dem Zündschloss und trennen • Beachten Sie folgende Hinweise, um ein Abfallen der Sie die--Batterie.
- Seite 4 Anschlüsse Monitor (optional) Videokabel (1,5 m) Zur Video-Eingangsbuchse Videobox CAMERA Kabelbaum Kamera (Zubehör2) Kamerakabel (8 m) CAMERA Stromversorgungskabel (Zubehör1) Zum Kabelbaum der Rückfahrleuchte des Fahrzeugs REVERSE Rückfahrsensor-Kabel (Lila/Weiß) (5 m) Zündschloss Sicherungskasten des Fahrzeugs Zündkabel (Rot) (1 m) SICHERUNG (2 A) Sicherungskasten des Fahrzeugs (Hauptsicherung)
-
Seite 5: Montage Der Kamera
Kamerahalterung (Zubehör3) mit Hilfe der Schrauben an (Zubehör4). 2ACHTUNG • Die Rückfahrkamera wird so angebracht, dass sich das Kenwood-Logo auf der oberen Fläche befindet. 4 Stellen Sie den Winkel so ein, dass die Stoßstange oder Hinterkante des Fahrzeugs am Monitorboden zu sehen sind. -
Seite 6: Technische Daten
Technische Daten Die technischen Daten können ohne vorherige Ankündigung geändert werden. Kamera Videobox Video-Ausgang Betriebsspannung : Spiegelbild (zur Prüfung der rückwärtigen : 14,4 V (11 V – 16 V) Sicht) Stromaufnahme, max. Sensor : 150 mA : 1/4-Zoll-Farb-CCD-Sensor Allgemein Pixel-Anzahl : 492 (vertikal) x 542 (horizontal) Abmessungen (B ×... - Seite 7 Hinweis zur Entsorgung der Batterien : Verbrauchte Batterien dürfen nach der Batterieverordnung nicht mehr mit dem Hausmüll entsorgt werden. Kenwood beteiligt sich daher am „Gemeinsamen Rücknahmesystem Batterien“ (GRS Batterien). Werfen Sie verbrauchte Batterien unentgeltlich in die beim Handel aufgestellten Sammelbehälter. Auch bei Ihrem Fachhändler finden Sie einen Sammelbehälter für verbrauchte Batterien.
