Inhaltsverzeichnis
Verwandte Anleitungen für Miele KMDA 7774-1
Inhaltszusammenfassung für Miele KMDA 7774-1
- Seite 1 Gebrauchs- und Montageanweisung Glaskeramik-Kochfelder mit Induktion Lesen Sie unbedingt die Gebrauchs- und Montageanweisung vor Aufstellung – Installation – Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden. de-DE M.-Nr. 11 122 810...
-
Seite 2: Inhaltsverzeichnis
Kochfeld ........................ 20 Bedienelemente/Anzeigen..................21 Kochzonendaten ....................23 Erste Inbetriebnahme.................. 24 Kochfeld erstmalig reinigen................... 24 Kochfeld erstmalig in Betrieb nehmen ..............24 Miele@home einrichten ..................25 Induktion ...................... 28 Funktionsweise...................... 28 Kochgeschirr ......................28 Geräusche ......................30 Funktionsweise Dunstabzug ................ 31 Tipps zum Energiesparen .................. - Seite 3 Inhalt Demonstrationsmodus ..................45 Kochfelddaten anzeigen lassen................45 Sicherheitseinrichtungen.................. 46 Inbetriebnahmesperre/Verriegelung ..............46 Sicherheitsausschaltung ..................48 Überhitzungsschutz....................49 Programmierung.................... 50 Reinigung und Pflege .................. 53 Fettfilter/Ansauggitter .................... 55 Auffangwanne Dunstabzug ................... 56 Betriebsstundenzähler Fettfilter zurücksetzen ............56 Geruchsfilter regenerieren ..................56 Betriebsstundenzähler Geruchsfilter zurücksetzen ..........
- Seite 4 Inhalt Aufliegender Einbau ....................86 Flächenbündiger Einbau..................87 Abluftleitung...................... 88 Elektroanschluss .................... 89 Kundendienst....................... 92 Kontakt bei Störungen ..................92 Typenschild ......................92 Garantie ......................... 92 Produktdatenblätter .................... 93 Konformitätserklärung.................. 95...
-
Seite 5: Sicherheitshinweise Und Warnungen
Hinweise für den Einbau, die Sicherheit, den Gebrauch und die Wartung. Dadurch schützen Sie sich und vermeiden Schä- den am Kochfeld. Miele kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung dieser Hinweise verursacht werden. Bewahren Sie die Gebrauchs- und Montageanweisung auf, und... - Seite 6 Sicherheitshinweise und Warnungen Bestimmungsgemäße Verwendung Dieses Kochfeld ist für die Verwendung im Haushalt und in haus- haltsüblichen Aufstellumgebungen bestimmt. Dieses Kochfeld ist nicht für die Verwendung im Außenbereich be- stimmt. Verwenden Sie das Kochfeld ausschließlich im haushaltsüblichen Rahmen zum Zubereiten und Warmhalten von Speisen.
-
Seite 7: Kinder Im Haushalt
Sicherheitshinweise und Warnungen Kinder im Haushalt Kinder unter 8 Jahren müssen vom Kochfeld ferngehalten werden, es sei denn, sie werden ständig beaufsichtigt. Kinder ab 8 Jahren dürfen das Kochfeld nur ohne Aufsicht bedie- nen, wenn ihnen das Kochfeld so erklärt wurde, dass sie es sicher bedienen können. - Seite 8 Durch unsachgemäße Installations- und Wartungsarbeiten oder Reparaturen können erhebliche Gefahren für den Benutzer entste- hen. Installations- und Wartungsarbeiten oder Reparaturen dürfen nur von Miele autorisierten Fachkräften durchgeführt werden. Beschädigungen am Kochfeld können Ihre Sicherheit gefährden. Kontrollieren Sie das Kochfeld auf sichtbare Schäden. Nehmen Sie niemals ein beschädigtes Kochfeld in Betrieb.
- Seite 9 Garantieansprüche gehen verloren, wenn das Kochfeld nicht von einem von Miele autorisierten Kundendienst repariert wird. Nur bei Originalersatzteilen gewährleistet Miele, dass sie die Sicherheitsanforderungen erfüllen. Defekte Bauteile dürfen nur gegen solche ausgetauscht werden. Das Kochfeld ist nicht für den Betrieb mit einer externen Zeit- schaltuhr oder einem Fernbedienungssystem bestimmt.
- Seite 10 Sicherheitshinweise und Warnungen Stromschlaggefahr. Nehmen Sie das Kochfeld bei einem Defekt oder bei Brüchen, Sprüngen oder Rissen in der Glaskeramikscheibe nicht in Betrieb oder schalten Sie es sofort aus. Trennen Sie das Kochfeld vom Elek- tronetz. Fordern Sie den Kundendienst an. ...
- Seite 11 Sicherheitshinweise und Warnungen Gleichzeitiger Betrieb mit einer raumluftabhängigen Feuerstätte Vergiftungsgefahr durch Verbrennungsgase! Bei gleichzeitiger Nutzung des Dunstabzugs und einer raumluftab- hängigen Feuerstätte im gleichen Raum oder Lüftungsverbund ist größte Vorsicht geboten. Raumluftabhängige Feuerstätten beziehen ihre Verbrennungsluft aus dem Aufstellungsraum und führen ihre Abgase durch eine Ab- gasanlage (z. B.
- Seite 12 Sicherheitshinweise und Warnungen Ein gefahrloser Betrieb ist möglich, wenn bei gleichzeitigem Be- trieb von Dunstabzug und raumluftabhängiger Feuerstätte im Raum oder Lüftungsverbund ein Unterdruck von höchstens 4 Pa (0,04 mbar) erreicht und damit ein Rücksaugen der Feuerstätten- abgase vermieden wird. Dies kann erreicht werden, wenn durch nicht verschließbare Öff- nungen, z. B.
- Seite 13 Sicherheitshinweise und Warnungen Sachgemäßer Gebrauch Das Kochfeld wird bei Betrieb heiß und bleibt es noch einige Zeit nach dem Ausschalten. Erst wenn die Restwärmeanzeigen erloschen sind, besteht keine Verbrennungsgefahr mehr. Öle und Fette können sich bei Überhitzung entzünden. Lassen Sie das Kochfeld bei Arbeiten mit Ölen und Fetten niemals unbeaufsich- tigt.
- Seite 14 Sicherheitshinweise und Warnungen Bei eingeschaltetem Kochfeld, versehentlichem Einschalten oder vorhandener Restwärme besteht die Gefahr, dass sich auf dem Kochfeld abgelegte metallische Gegenstände erhitzen. Andere Mate- rialien können schmelzen oder sich entzünden. Feuchte Topfdeckel können sich festsaugen. Verwenden Sie das Kochfeld nicht als Ab- lagefläche.
- Seite 15 Sicherheitshinweise und Warnungen Wenn Zucker, zuckerhaltige Speisen, Kunststoff oder Alufolie auf das heiße Kochfeld gelangen und schmelzen, beschädigen sie beim Erkalten die Glaskeramikscheibe. Schalten Sie das Kochfeld sofort aus und schaben Sie diese Stoffe sofort mit einem Glasschaber gründlich ab. Ziehen Sie dabei Topfhandschuhe an. Reinigen Sie die Glaskeramikscheibe mit einem Glaskeramikreiniger nach, sobald sie abgekühlt ist.
- Seite 16 Sicherheitshinweise und Warnungen Metallische Gegenstände, die in einer Schublade unter dem Koch- feld aufbewahrt werden, können bei längerer, intensiver Benutzung des Kochfeldes heiß werden. Bewahren Sie keine metallischen Ge- genstände in einer Schublade direkt unter dem Kochfeld auf. Das Kochfeld ist mit einem Kühlgebläse ausgestattet.
- Seite 17 Sicherheitshinweise und Warnungen Leichte Gegenstände können vom Dunstabzug eingesaugt wer- den und die Funktion beeinträchtigen. Legen Sie keine leichten Ge- genstände (z. B. Tücher, Papier) in der Nähe des Dunstanzugs ab.
- Seite 18 Sie das Kochfeld während des Pyrolysevorgangs nicht in Betrieb, da der Überhitzungsschutz des Kochfeldes auslösen kann (siehe Kapitel „Sicherheitseinrichtungen“, Abschnitt „Überhit- zungsschutz“). Zubehör Verwenden Sie ausschließlich Miele Originalzubehör. Wenn andere Teile an- oder eingebaut werden, gehen Ansprüche aus Garantie, Gewährleistung und/oder Produkthaftung verloren.
-
Seite 19: Entsorgung Der Transportverpackung
Nutzen Sie stattdessen die offiziellen, eingerichteten Sammel- und Rücknah- mestellen zur Abgabe und Verwertung der Elektro- und Elektronikgeräte bei Kommune, Händler oder Miele. Für das Löschen etwaiger personenbezogener Daten auf dem zu entsorgenden Altge- rät sind Sie gesetzmäßig eigenverant- wortlich. Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersi-... -
Seite 20: Übersicht

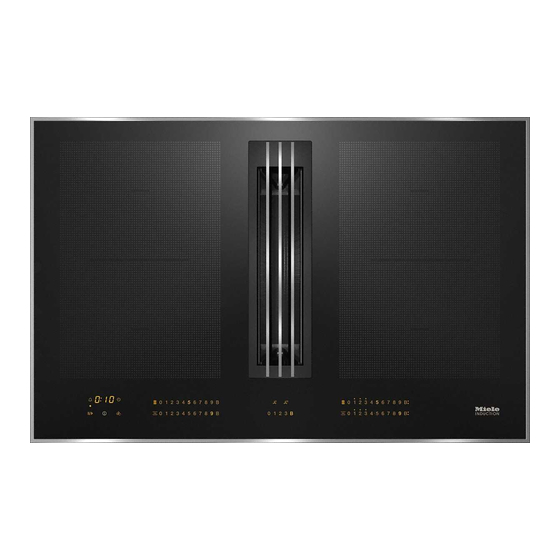

Übersicht Kochfeld a PowerFlex-Kochzone cd kombinierbar zum PowerFlex- Kochbereich b PowerFlex-Kochzone e Bedienelemente/Anzeigen ab kombinierbar zum PowerFlex- f Abdeckgitter Kochbereich c PowerFlex-Kochzone g Fettfilter d PowerFlex-Kochzone h abnehmbare Auffangwanne... -
Seite 21: Bedienelemente/Anzeigen
Übersicht Bedienelemente/Anzeigen Kochzonen/Timer Sensortasten a Kochfeld ein-/ausschalten b Stop&Go c Wischschutz d PowerFlex-Kochzonen zusammenschalten/trennen e Warmhalten aktivieren/deaktivieren f Zahlenstrang Zum Einstellen der Leistungsstufe/von Kurzzeit und Ausschaltzeiten g Kochzonenanwahl automatisches Ausschalten h Kurzzeit Anzeigeleuchten i Kochzonenzuordnung automatisches Ausschalten j Restwärme k Booster l Timeranzeige :... - Seite 22 Übersicht Dunstabzug a Zahlenstrang zum Einstellen der Leistungsstufe b Sensortaste Nachlauf 5 Minuten c Sensortaste Nachlauf 15 Minuten d Anzeige Fettfilter reinigen e Anzeige Geruchsfilter regenerieren...
-
Seite 23: Kochzonendaten
Übersicht Kochzonendaten Kochzone Ø in cm* Leistung in Watt bei 230 V** 15–23 normal 2100 TwinBooster, Stufe 1 3000 TwinBooster, Stufe 2 3650 15–23 normal 2100 TwinBooster, Stufe 1 3000 TwinBooster, Stufe 2 3650 + 22–23 / normal 3400 15x23–23x39 TwinBooster, Stufe 1 4800... -
Seite 24: Erste Inbetriebnahme
Erste Inbetriebnahme Kleben Sie das Typenschild, das sich Kochfeld erstmalig in Betrieb bei den mitgelieferten Unterlagen be- nehmen findet, an die dafür vorgesehene Stel- Die Bauteile aus Metall sind mit einem le im Kapitel „Kundendienst“. Pflegemittel geschützt. Wenn das Koch- ... -
Seite 25: Miele@Home Einrichten
Erste Inbetriebnahme Miele@mobile App Miele@home einrichten Die Miele@mobile App können Sie kos- Voraussetzung: Heimisches WLAN- ® tenlos aus dem Apple App Store oder Netzwerk dem Google Play Store™ herunterla- den. Ihr Kochfeld ist mit einem integrierten WLAN-Modul ausgestattet. Das Koch- feld kann mit dem heimischen WLAN- Netzwerk verbunden werden. - Seite 26 Voraussetzung: Sie besitzen einen der Miele@mobile App herstellen. WPS (WiFi Protected Setup)-fähigen Router. Installieren Sie die Miele@mobile App auf Ihrem mobilen Endgerät. Schalten Sie das Kochfeld ein. Für die Anmeldung benötigen Sie: Berühren Sie auf einem beliebigen 1.
- Seite 27 Erste Inbetriebnahme Vorgang abbrechen Berühren Sie eine beliebige Sensor- taste. Einstellungen zurücksetzen Bei Austausch des Routers ist das Zu- rücksetzen nicht notwendig. Schalten Sie das Kochfeld ein. Berühren Sie auf einem beliebigen Zahlenstrang die Sensortaste 0. Berühren Sie gleichzeitig die Sensor- tasten 0 und 9 für 6 Sekunden.
-
Seite 28: Induktion
Induktion Funktionsweise Kochgeschirr Unter einer Induktionskochzone befin- Geeignetes Kochgeschirr det sich eine Induktionsspule. Diese – Edelstahl mit magnetisierbarem Bo- Spule erzeugt ein Magnetfeld, das di- rekt auf den Geschirrboden wirkt und ihn erhitzt. Die Kochzone erwärmt sich – emailliertem Stahl nur indirekt durch die vom Geschirrbo- –... - Seite 29 Induktion Anzeige fehlendes/ungeeignetes Tipps Kochgeschirr – Wählen Sie zur optimalen Nutzung Auf dem Zahlenstrang der Kochzone der Kochzone ein Kochgeschirr mit blinkt die eingestellte Leistungsstufe, passendem Bodendurchmesser (sie- wenn he Kapitel „Übersicht“, Abschnitt „Kochzonendaten“). Wenn der Topf – die Kochzone ohne oder mit ungeeig- zu klein ist, wird er nicht erkannt.
-
Seite 30: Geräusche
Induktion Geräusche Bei Betrieb von Induktions-Kochzonen können im Kochgeschirr, abhängig von Material und Verarbeitung des Bodens, folgende Geräusche entstehen: Brummen bei hoher Leistungsstufe. Es wird schwächer oder verschwindet, wenn die Leistungsstufe verringert wird, Prasseln bei Kochgeschirr, dessen Bo- den aus verschiedenen Materialien be- steht (z. B. -
Seite 31: Abluftbetrieb
Funktionsweise Dunstabzug Der Dunstabzug kann wie folgt betrie- Betriebsstundenzähler ben werden: Die Zeit, die der Dunstabzug in Betrieb ist, wird gespeichert. Abluftbetrieb Die Betriebsstundenzähler signalisieren Die angesaugte Luft wird durch den durch Aufleuchten des Fettfilter-Sym- Fettfilter gereinigt und aus dem Gebäu- bols ... -
Seite 32: Tipps Zum Energiesparen
Tipps zum Energiesparen – Garen Sie nach Möglichkeit nur in ge- – Reinigen oder wechseln Sie die Filter schlossenen Töpfen oder Pfannen. in regelmäßigen Abständen. Stark So wird verhindert, dass Wärme un- verunreinigte Filter verringern die nötig entweicht. Leistung, erhöhen die Brandgefahr und bedeuten ein hygienisches Risi- –... -
Seite 33: Einstellbereich Kochzonen
Einstellbereich Kochzonen Die Kochzonen sind werkseitig mit 9 Leistungsstufen programmiert. Wenn Sie eine feinere Abstufung wünschen, können Sie auf 17 Leistungsstufen erweitern (siehe Kapitel „Programmierung“). Einstellbereich werkseitig erweitert (9 Stufen) (17 Stufen) Schmelzen von Butter 1–2 1–2. Auflösen von Gelatine Schmelzen von Schokolade Kochen von Milchbrei 2–2. -
Seite 34: Bedienung
Bedienung Bedienprinzip Fehlfunktion durch verschmutzte und/oder bedeckte Sensortasten. Ihr Glaskeramik-Kochfeld ist mit elek- tronischen Sensortasten ausgestattet, Die Sensortasten reagieren nicht oder es kommt zu unbeabsichtigten die auf Fingerkontakt reagieren. Die Schaltvorgängen, gegebenenfalls so- Sensortaste Ein/Aus muss beim Ein- schalten aus Sicherheitsgründen etwas gar zum automatischen Ausschalten des Kochfeldes (siehe Kapitel „Si- länger berührt werden als die übrigen... -
Seite 35: Kochfeld Einschalten
Bedienung Kochzone/Kochfeld ausschal- Brandgefahr durch überhitztes Gargut. Unbeaufsichtigtes Gargut kann sich Um eine Kochzone auszuschalten, überhitzen und entzünden. berühren Sie die Sensortaste 0 auf Lassen Sie das Kochfeld während dem entsprechenden Zahlenstrang. des Betriebes nicht unbeaufsichtigt. Um das Kochfeld und damit alle Kochzonen auszuschalten, berühren Beachten Sie, dass die Aufheizzeit Sie die Sensortaste . -
Seite 36: Leistungsstufe Einstellen - Erweiterter Einstellbereich
Bedienung Leistungsstufe einstellen - er- PowerFlex Kochbereich weiterter Einstellbereich Die PowerFlex Kochzonen werden auto- matisch zu einem PowerFlex Kochbe- Berühren Sie den Zahlenstrang zwi- reich zusammengeschaltet, wenn Sie schen den Sensortasten. ein ausreichend großes Kochgeschirr Die Sensortasten vor und hinter der aufsetzen (siehe Kapitel „Übersicht“, Zwischenstufe leuchten heller als die Abschnitt „Kochfeld“). -
Seite 37: Ankochautomatik
Bedienung Ankochautomatik Fortkochstufe* Ankochzeit [min:sek] Bei aktivierter Ankochautomatik wird automatisch mit höchster Leistung an- ca. 0:15 geheizt (Ankochstoß) und dann auf die ca. 0:15 eingestellte Leistungsstufe (Fortkoch- stufe) zurückgeschaltet. Die Ankochzeit ca. 0:15 hängt von der eingestellten Fortkoch- ca. 0:15 stufe ab (siehe Tabelle). -
Seite 38: Booster
Bedienung TwinBooster aktivieren Booster Die Kochzonen sind mit einem Twin- Stufe 1 Booster ausgestattet. Stellen Sie das Kochgeschirr auf die Der Booster verstärkt die Leistung, da- gewünschte Kochzone. mit große Mengen schnell erhitzt wer- Stellen Sie gegebenenfalls eine Leis- den, z. B. -
Seite 39: Warmhalten
Bedienung Warmhalten aktivieren/deaktivieren Warmhalten Berühren Sie die Sensortaste der Die Funktion Warmhalten dient zum gewünschten Kochzone. Warmhalten von heißen Speisen direkt nach der Zubereitung, nicht zum Wie- dererwärmen von kaltgewordenen Speisen. Die maximale Warmhaltezeit beträgt 2 Stunden. – Halten Sie Speisen ausschließlich im Kochgeschirr (Topf/Pfanne) warm. -
Seite 40: Dunstabzug
Bedienung Leistungsstufe einstellen/Dunstab- Dunstabzug zug ausschalten Der Dunstabzug schaltet sich automa- Berühren Sie zum Einstellen einer tisch ein, wenn ein Kochgeschirr auf der Leistungsstufe die entsprechende Kochzone steht und für die Kochzone Sensortaste. eine Leistungsstufe eingestellt wird (Con@ctivity). Die Leistungsstufe des ... - Seite 41 Bedienung Nachlauf Es ist empfehlenswert, den Dunstabzug nach dem Kochen noch einige Minuten weiterlaufen zu lassen. Damit wird die Küchenluft von verbliebenen Wrasen und Gerüchen gereinigt. Ihnen stehen zwei Nachlaufzeiten zur Verfügung: (5 Minuten) und (15 Minuten). Der Nachlauf läuft mit der Leistungsstu- fe, die während der Aktivierung einge- stellt war.
-
Seite 42: Timer
Timer Das Kochfeld muss eingeschaltet sein, Die Funktionen können gleichzeitig ge- wenn Sie den Timer nutzen möchten. nutzt werden. Angezeigt wird immer die Sie können eine Zeit von 1 Minute (:) kürzeste Zeit und die Sensortaste bis 9 Stunden 59 Minuten (:) einstel- (Kurzzeit) oder die Anzeigeleuchte der len. -
Seite 43: Kochzone Automatisch Ausschalten
Timer Berühren Sie die Sensortaste so Kochzone automatisch aus- oft, bis die Anzeigeleuchte für die ge- schalten wünschte Kochzone blinkt, wenn Sie Sie können eine Zeit einstellen, nach sich die im Hintergrund ablaufenden der eine Kochzone automatisch ausge- Restzeiten anzeigen lassen möchten. schaltet wird. -
Seite 44: Zusatzfunktionen
Zusatzfunktionen Stop&Go Recall Bei Aktivierung von Stop&Go wird die Wenn das Kochfeld während des Be- Leistungsstufe aller eingeschalteten triebes versehentlich ausgeschaltet Kochzonen auf 1 reduziert. Die Leis- wurde, können Sie mit dieser Funktion tungsstufe des Dunstabzugs wird nicht alle Einstellungen wiederherstellen. Das reduziert, sie kann sich abhängig von Kochfeld muss innerhalb 10 Sekunden der eingestellten Leistungsstufe der... -
Seite 45: Wischschutz
Zusatzfunktionen Wischschutz Kochfelddaten anzeigen lassen Sie können sich Modellbezeichnung Sie können die Sensortasten des und Softwarestand Ihres Kochfeldes Kochfeldes für 20 Sekunden sperren, anzeigen lassen. Auf den Kochzonen um z. B. Verschmutzungen zu entfer- darf sich kein Kochgeschirr befinden. nen. Die Sensortaste wird nicht ge- sperrt. -
Seite 46: Sicherheitseinrichtungen
Sicherheitseinrichtungen Die Verriegelung wird bei eingeschalte- Inbetriebnahmesperre/Verrie- tem Kochfeld aktiviert. Wenn sie akti- gelung viert ist, lässt sich das Kochfeld nur be- Die Verriegelung wird durch einen dingt bedienen: Netzausfall deaktiviert. – Die Kochzonen, der Dunstabzug und das Kochfeld können nur ausge- Ihr Kochfeld ist mit einer Inbetriebnah- schaltet werden. - Seite 47 Sicherheitseinrichtungen Verriegelung aktivieren Berühren Sie und halten Sie gleich- zeitig die Sensortasten und für 6 Sekunden. In der Timer-Anzeige werden die Se- kunden heruntergezählt. Nach Ablauf erscheint in der Timer-Anzeige . Die Verriegelung ist aktiviert. Verriegelung deaktivieren Berühren Sie und halten Sie gleich- zeitig die Sensortasten ...
-
Seite 48: Sicherheitsausschaltung
Sicherheitseinrichtungen Sicherheitsausschaltung Leistungsstufe* Maximale Betriebsdauer [Std:min] Sensortasten sind bedeckt Sicherheitsstufe Ihr Kochfeld schaltet automatisch ab, wenn ein oder mehrere Sensortasten 10:00 8:00 5:00 länger als ca. 10 Sekunden bedeckt bleiben, z. B. durch Fingerkontakt, 10:00 7:00 4:00 überkochendes Gargut oder abgelegte 2/2. 5:00 4:00 3:00... -
Seite 49: Überhitzungsschutz
Sicherheitseinrichtungen Der Überhitzungsschutz kann in folgen- Überhitzungsschutz den Situationen auslösen: Alle Induktionsspulen und die Kühlkör- – Das aufgesetzte Kochgeschirr wird per der Elektronik sind jeweils mit ei- ohne Inhalt erhitzt. nem Überhitzungsschutz ausgestattet. Bevor sich die Induktionsspulen und/ – Fett oder Öl wird bei hoher Leis- oder die Kühlkörper überhitzen, leitet tungsstufe erhitzt. -
Seite 50: Programmierung Ändern
Programmierung Sie können die Programmierung des Code einstellen Kochfeldes Ihren persönlichen Bedürf- Während der Code angezeigt wird nissen anpassen. Sie können mehrere (z. B. :), berühren Sie die Sensor- Einstellungen nacheinander ändern. taste so oft, bis die gewünschte Codenummer in der Anzeige er- Nach Aufruf der Programmierung er- scheint, oder berühren Sie die ent- scheint das Symbol ... - Seite 51 Programmierung Einstellungen Programm Code P:01 Demonstrationsmodus C:00 Demonstrationsmodus aus C:01 Demonstrationsmodus ein P:02 C:00 Powermanagement C:01 3680 Watt C:02 3000 Watt C:03 2000 Watt C:04 1000 Watt P:03 Werkeinstellung C:00 Nicht Wiederherstellen der werk- seitigen Einstellungen C:01 Wiederherstellen der werkseitigen Einstellungen P:04 Umfang der Leistungsstufen...
- Seite 52 Programmierung Einstellungen Programm Code P:10 Anmeldung WLAN C:00 nicht aktiv/deaktiviert C:01 aktiv ohne Konfiguration C:02 aktiv und konfiguriert C:03 Verbindung über WPS Push Button möglich C:04 WLAN wird auf Default (C:00) zu- rückgesetzt C:05 Direkte WLAN-Verbindung von Kochfeld und externer Haube oh- ne APP (Con@ctivity 3.0) P:12 Reaktionsgeschwindigkeit der...
-
Seite 53: Reinigung Und Pflege
Reinigung und Pflege Reinigen Sie das Kochfeld nach je- Verbrennungsgefahr durch heiße dem Benutzen. Kochzonen. Trocknen Sie das Kochfeld nach jeder Nach Beendigung des Kochvorgangs feuchten Reinigung, um Kalkrück- sind die Kochzonen heiß. stände zu vermeiden. Schalten Sie das Kochfeld aus. Lassen Sie die Kochzonen abkühlen, Ungeeignete Reinigungsmittel bevor Sie das Kochfeld reinigen. -
Seite 54: Glaskeramikfläche Reinigen
Glasschaber. Alufolie auf die heiße Glaskeramikflä- che, schalten Sie das Kochfeld aus. Reinigen Sie die Glaskeramikfläche anschließend mit dem Miele Glaske- Schaben Sie diese Stoffe sofort, also ramik- und Edelstahlreiniger (siehe im heißen Zustand, mit einem Glas- Kapitel „Nachkaufbares Zubehör“,... -
Seite 55: Fettfilter/Ansauggitter
Reinigung und Pflege Fettfilter und Ansauggitter von Hand Fettfilter/Ansauggitter reinigen Das Ansauggitter und der wiederver- Reinigen Sie das Ansauggitter und wendbare Metall-Fettfilter im Dunstab- den Fettfilter mit einer Spülbürste in zug nehmen die festen Bestandteile des warmem Wasser, dem ein mildes Küchendunstes auf (Fett, Staub usw.) Handspülmittel zugegeben wird. -
Seite 56: Auffangwanne Dunstabzug
Reinigung und Pflege Auffangwanne Dunstabzug Innenraum Gehäuse Dunstab- Reinigen Sie die Auffangwanne, wenn durch Verschütten oder Überkochen Reinigen Sie bei herausgenommenen Flüssigkeiten in den Dunstabzug einge- Fettfilter auch die zugänglichen Ge- drungen sind. häuseteile von abgelagertem Fett. Dadurch beugen Sie der Brandgefahr ... -
Seite 57: Was Tun, Wenn
Kochzonen lassen sich Prüfen Sie, ob die Sicherung der Elektroinstallation nicht einschalten. ausgelöst hat. Fordern Sie eine Elektrofachkraft oder den Miele Kundendienst an (Mindestabsiche- rung siehe Typenschild). Unter Umständen ist eine technische Störung aufge- treten. Trennen Sie für ca. 1 Minute das Kochfeld vom Elektronetz, indem Sie –... - Seite 58 Was tun, wenn ... Problem Ursache und Behebung Nach Einschalten des Die Inbetriebnahmesperre oder Verriegelung ist akti- Kochfeldes oder Berüh- viert. ren einer Sensortaste Deaktivieren Sie die Inbetriebnahmesperre/Verrie- erscheint für einige Se- gelung (siehe Kapitel „Sicherheitseinrichtungen“, kunden in der Timer- Abschnitt „Inbetriebnahmesperre/Verriegelung“).
- Seite 59 Was tun, wenn ... Problem Ursache und Behebung Bei eingeschalteter An- Große Lebensmittelmengen werden erhitzt. kochautomatik kommt Kochen Sie bei höchster Leistungsstufe an und der Inhalt des Kochge- schalten dann von Hand zurück. schirrs nicht zum Ko- Das Kochgeschirr leitet die Wärme schlecht. chen.
- Seite 60 Was tun, wenn ... Problem Ursache und Behebung In der Timer-Anzeige blinkt im Wechsel Der Überhitzungsschutz hat ausgelöst. mit Ziffern Siehe Kapitel „Sicherheitseinrichtungen“, Abschnitt „Überhitzungsschutz“. , oder Der Lüfter ist blockiert oder defekt. Prüfen Sie, ob der Lüfter durch einen Gegenstand, z. B.
- Seite 61 Was tun, wenn ... Problem Ursache und Behebung Die Sensortaste Der Geruchsfilter muss regeneriert werden. leuchtet auf. Wenn der Dunstabzug im Umluftbetrieb betrieben wird, regenerieren Sie den Geruchsfilter wie in der Gebrauchs- und Montageanweisung der Umluft- box beschrieben. Setzen Sie anschließend den Betriebsstundenzähler zurück (siehe Kapitel „Rei- nigung und Pflege“, Abschnitt „Betriebsstunden- zähler Geruchsfilter zurücksetzen“...
-
Seite 62: Nachkaufbares Zubehör
Miele bietet eine umfangreiche Auswahl an Koch- und Bratgeschirr. Dieses wur- de in Bezug auf dessen Funktion und Zum Entfernen von Fingerabdrücken Maße perfekt auf die Miele Geräte ab- und leichten Verschmutzungen gestimmt. Detailliertere Informationen zu den einzelnen Produkten finden Sie auf der Miele Webseite. -
Seite 63: Sicherheitshinweise Zum Einbau
Sicherheitshinweise zum Einbau Schäden durch unsachgemäßen Einbau. Durch unsachgemäßen Einbau kann das Kochfeld beschädigt werden. Lassen Sie das Kochfeld nur von einer qualifizierten Fachkraft einbauen. Stromschlaggefahr durch Netzspannung. Durch unsachgemäßen Anschluss an das Elektronetz kann es zu einem Strom- schlag kommen. - Seite 64 Sicherheitshinweise zum Einbau Zum Verlegen der Abluftleitung dürfen nur Rohre oder Schläuche aus nicht brennbarem Material verwendet werden. Diese sind im Fachhandel oder beim Kundendienst erhältlich. Die Abluft darf weder in einen benutzten Rauch- oder Abgaskamin noch in einen Schacht geführt werden, der zur Entlüftung von Auf- stellungsräumen mit Feuerstätten dient.
-
Seite 65: Sicherheitsabstände
Sicherheitsabstände Sicherheitsabstand oberhalb des Kochfeldes Zwischen dem Kochfeld und einer dar- über angebrachten Dunstabzugshaube muss der vom Haubenhersteller ange- gebene Sicherheitsabstand eingehalten werden. Wenn leicht entflammbare Materialien (z. B. ein Hängebord) über dem Koch- feld installiert sind, muss der Sicher- heitsabstand mindestens 600 mm be- tragen. -
Seite 66: Sicherheitsabstand Hinten/Seitlich
Sicherheitsabstände Sicherheitsabstand hinten/seit- lich Vorzugsweise sollte das Kochfeld mit viel Platz rechts und links eingebaut werden. An der Rückseite des Kochfeldes muss zu einer hohen Schrank- oder Raum- wand der unten angegebene Min- Nicht erlaubt destabstand eingehalten werden. An einer Seite des Kochfeldes (rechts oder links) muss zu einer hohen Schrank- oder Raumwand der unten angegebene Mindestabstand , ... -
Seite 67: Sicherheitsabstand Zu Nischenverkleidung
Sicherheitsabstände Sicherheitsabstand zu Nischenverkleidung Wenn eine Nischenverkleidung angebracht wird, muss ein Mindestabstand zwi- schen Arbeitsplattenausschnitt und Verkleidung eingehalten werden, da hohe Tem- peraturen Materialien verändern oder zerstören können. Bei einer Verkleidung aus brennbarem Material (z. B. Holz) muss der Mindestab- stand zwischen Arbeitsplattenausschnitt und Nischenverkleidung 50 mm betra- gen. -
Seite 68: Hinweise Zum Einbau
Hinweise zum Einbau Geflieste Arbeitsfläche Alle Maße sind in mm angegeben. Aufliegender Einbau Dichtung zwischen Kochfeld und Ar- beitsplatte Die Fugen und der schraffierte Be- reich unter der Auflagefläche des Koch- feldes müssen glatt und eben sein, da- mit das Kochfeld gleichmäßig aufliegt und die Dichtung unter dem Rand des Geräteoberteils die Abdichtung zur Ar- beitsplatte gewährleistet. -
Seite 69: Flächenbündiger Einbau
Hinweise zum Einbau Naturstein-Arbeitsplatten Flächenbündiger Einbau Das Kochfeld wird direkt in die Ausfrä- Ein flächenbündiger Einbau ist nur in sung eingesetzt. Naturstein- (Granit, Marmor), Massiv- holz- und gefliesten Arbeitsplatten Massivholz, geflieste Arbeitsplatten, möglich. Mit einem entsprechenden Glasarbeitsplatten Hinweis gekennzeichnete Kochfelder Das Kochfeld wird im Ausschnitt mit sind auch für den Einbau in Glasar- Holzleisten befestigt. -
Seite 70: Einbaubeispiele
Hinweise zum Einbau Einbaubeispiele Umluftbetrieb Abluftbetrieb... -
Seite 71: Einbaumaße - Aufliegend
Einbaumaße – aufliegend a vorn KMDA 7774 FR b abnehmbare Auffangwanne c Netzanschlusskasten mit Netzan- schlussleitung (L=1440 mm) d Anschluss Luftkanal hinten (Ausliefe- rungszustand) e Anschluss Luftkanal rechts (Umbau erforderlich) f Anschluss Luftkanal links (Umbau erforderlich) - Seite 72 Einbaumaße – aufliegend a vorn KMDA 7774 FL b abnehmbare Auffangwanne c Netzanschlusskasten mit Netzan- schlussleitung (L=1440 mm) d Anschluss Luftkanal hinten (Ausliefe- rungszustand) e Anschluss Luftkanal rechts (Umbau erforderlich) f Anschluss Luftkanal links (Umbau erforderlich)
-
Seite 73: Arbeitsplattentiefe 600 Mm
Einbaumaße – aufliegend KMDA 7774 FL Arbeitsplattentiefe 600 mm KMDA 7774 FR a Korpusrückwand Die Korpusrückwand muss für den a Korpusrückwand Servicefall abnehmbar sein. Für die Die Korpusrückwand muss für den Führung des Luftkanals muss zwi- Servicefall abnehmbar sein. Für die schen Korpusrückwand und einer Führung des Luftkanals muss zwi- angrenzenden Raumwand oder ei- schen Korpusrückwand und einer... - Seite 74 Einbaumaße – aufliegend Ausblasrichtung hinten (Auslieferungszustand) Ausblasrichtung rechts Ausblasrichtung links...
-
Seite 75: Arbeitsplattentiefe Größer Als 600 Mm
Einbaumaße – aufliegend KMDA 7774 FL Arbeitsplattentiefe größer als 600 mm KMDA 7774 FR a Korpusrückwand Die Korpusrückwand muss für den Servicefall abnehmbar sein. Für die a Korpusrückwand Führung des Luftkanals muss zwi- schen Korpusrückwand und einer Die Korpusrückwand muss für den angrenzenden Raumwand oder ei- Servicefall abnehmbar sein. - Seite 76 Einbaumaße – aufliegend Ausblasrichtung hinten (Auslieferungszustand) Ausblasrichtung rechts Ausblasrichtung links...
-
Seite 77: Einbaumaße - Flächenbündig
Einbaumaße – flächenbündig a vorn KMDA 7774 FL b abnehmbare Auffangwanne c Netzanschlusskasten mit Netzan- schlussleitung (L=1440 mm) d Stufenfräsung e Holzleisten (nicht im Lieferumfang enthalten) f Anschluss Luftkanal hinten (Ausliefe- rungszustand) g Anschluss Luftkanal rechts (Umbau erforderlich) h Anschluss Luftkanal links (Umbau erforderlich) -
Seite 78: Arbeitsplattentiefe 600 Mm
Einbaumaße – flächenbündig Arbeitsplattentiefe 600 mm KMDA 7774 FL a Korpusrückwand Die Korpusrückwand muss für den Servicefall abnehmbar sein. Für die Führung des Luftkanals muss zwi- schen Korpusrückwand und einer angrenzenden Raumwand oder ei- nem angrenzenden Möbel ein Min- destabstand von 110 mm eingehal- ten werden b Auffangwanne Die abnehmbare Auffangwanne... - Seite 79 Einbaumaße – flächenbündig Ausblasrichtung hinten (Auslieferungszustand) Ausblasrichtung rechts Ausblasrichtung links...
-
Seite 80: Arbeitsplattentiefe Größer Als 600 Mm
Einbaumaße – flächenbündig Arbeitsplattentiefe größer als 600 mm KMDA 7774 FL a Korpusrückwand Die Korpusrückwand muss für den Servicefall abnehmbar sein. Für die Führung des Luftkanals muss zwi- schen Korpusrückwand und einer angrenzenden Raumwand oder ei- nem angrenzenden Möbel ein Min- destabstand von 110 mm eingehal- ten werden b Variable Länge des Zwischenstücks c Auffangwanne... - Seite 81 Einbaumaße – flächenbündig Ausblasrichtung hinten (Auslieferungszustand) Ausblasrichtung rechts Ausblasrichtung links...
-
Seite 82: Ausblasrichtung Ändern
Ausblasrichtung ändern Gebläse drehen Legen Sie das Kochfeld mit der Glas- keramikfläche auf eine weiche Unter- lage. Drehen Sie das Gebläse um 90°. Befestigen Sie das Gebläse mit den 5 Schrauben. Achten Sie dabei dar- auf, dass der Kunststoffrand links an- ... -
Seite 83: Ausblasrichtung Links
Ausblasrichtung ändern Ausblasrichtung links Lösen Sie die 4 Schrauben des Rah- mens. Führen Sie die Kabel unter dem Ge- bläse durch. Bringen Sie die Kabelfixierung wieder Drehen Sie die 4 Schrauben des Rah- mens wieder ein. Lösen Sie die Kabelfixierung. ... -
Seite 84: Einbau
Einbau Anschluss an Fensterkontakt, falls benötigt Der Anschluss für den Fenster- kontakt steht unter Netzspannung! Personenschäden durch elektrischen Schlag! Trennen Sie das Kochfeld vor An- schluss des Schaltsystems vom Elektronetz. Die Anschlussleitung des Schaltsys- tems darf nur von einer Elektrofach- kraft angeschlossen werden. - Seite 85 Einbau Tauschen Sie die Brücke gegen die Anschlussleitung des Schaltsys- tems aus. Schließen Sie das Gehäuse. Drehen Sie die Schraube der Zugent- lastung wieder ein. Setzen Sie den Stecker wieder ein.
-
Seite 86: Aufliegender Einbau
Einbau Prüfen Sie die Funktion des Kochfel- Aufliegender Einbau des. Erstellen Sie den Arbeitsplattenaus- schnitt. Beachten Sie die Sicherheits- abstände (siehe Kapitel „Sicherheits- abstände“). Versiegeln Sie die Schnittflächen bei Arbeitsplatten aus Holz mit speziel- lem Lack, Silikonkautschuk oder Gießharz, um ein Aufquellen durch Feuchtigkeit zu verhindern. -
Seite 87: Flächenbündiger Einbau
Einbau Flächenbündiger Einbau Schäden durch ungeeignetes Dichtungsmittel. Erstellen Sie den Arbeitsplattenaus- schnitt. Beachten Sie die Sicherheits- Ungeeignetes Fugendichtungsmittel kann Naturstein beschädigen. abstände (siehe Kapitel „Sicherheits- abstände“). Verwenden Sie bei Naturstein und Fliesen aus Naturstein ausschließlich Arbeitsplatten aus Massivholz/geflies- ein für Naturstein geeignetes Silikon- te Arbeitsplatten/Glasarbeitsplatten: Fugendichtungsmittel. -
Seite 88: Abluftleitung
Abluftleitung Bei gleichzeitigem Betrieb des Dunstabzugs und einer raumluftab- hängigen Feuerstätte besteht unter Umständen Vergiftungsgefahr! Beachten Sie unbedingt das Kapitel „Sicherheitshinweise und Warnun- gen“. Lassen Sie sich im Zweifelsfall den Wenn die Abluft in einen Abluftkamin gefahrlosen Betrieb durch den zu- geführt werden soll, muss der Einfüh- ständigen Schornsteinfegermeister rungsstutzen in Strömungsrichtung... -
Seite 89: Elektroanschluss
Gefahren für Die erforderlichen Anschlussdaten fin- den Benutzer entstehen. den Sie auf dem Typenschild. Diese An- Miele kann nicht für Schäden verant- gaben müssen mit denen des Netzes wortlich gemacht werden, die durch übereinstimmen. unsachgemäße Installations- und Die Anschlussmöglichkeiten entnehmen... -
Seite 90: Vom Netz Trennen
Elektroanschluss Vom Netz trennen Netzanschlussleitung Das Kochfeld muss mit einer Netzan- Stromschlaggefahr durch Netz- schlussleitung Typ H 05 VV-F (PVC-iso- spannung. liert) mit geeignetem Querschnitt ent- Während Reparatur- und/oder War- sprechend dem Anschlussschema an- tungsarbeiten kann ein Wiederein- geschlossen werden. schalten der Netzspannung zu einem Die Anschlussmöglichkeiten entnehmen Stromschlag führen. - Seite 91 Elektroanschluss Anschlussschema a b c d e 200-240 V~ 200-240 V~ 200-240 V~ (L3) 200-240 V~ 200-240 V~ b c d (L2) 200-240 V~...
-
Seite 92: Kundendienst
Kontakt bei Störungen Bei Störungen, die Sie nicht selbst beheben können, benachrichtigen Sie Ihren Miele Fachhändler oder den Miele Kundendienst. Die Telefonnummer des Miele Kundendienstes finden Sie am Ende dieses Doku- mentes. Der Kundendienst benötigt die Modellbezeichnung und die Fabrikationsnummer. -
Seite 93: Produktdatenblätter
Nachfolgend sind die Produktdatenblätter der in dieser Gebrauchs- und Monta- geanweisung beschriebenen Modelle angehängt. Informationen zu elektrischen Haushaltskochmulden nach Verordnung (EU) Nr. 66/2014 MIELE Modellname/-kennzeichen KMDA 7774-1 Anzahl der Kochzonen und/oder Kochflächen Bei kreisförmigen Kochzonen: Durchmesser der 1. = 230x390 mm nutzbaren Oberfläche/Kochzone 2. = 230x390 mm Bei nicht kreisförmigen Kochzonen oder -flächen:... - Seite 94 Produktdatenblätter Datenblatt für Haushaltsdunstabzugshauben nach delegierter Verordnung (EU) Nr. 65/2014 und Verordnung (EU) Nr. 66/2014 MIELE Modellname/-kennzeichen KMDA 7774-1 Jährlicher Energieverbrauch (AEC 25,1 kWh/Jahr hood Energieeffizienzklasse Energieeffizienzindex (EEI 35,1 hood fluiddynamische Effizienz (FDE 36,9 hood Klasse für die fluiddynamische Effizienz A (höchste Effizienz) bis G (niedrigste Effizienz)
-
Seite 95: Konformitätserklärung
Konformitätserklärung Hiermit erklärt Miele, dass dieses Glas- keramik-Kochfeld mit Induktion der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformi- tätserklärung ist unter einer der folgen- den Internetadressen verfügbar: – Produkte, Download, auf www.mie- le.de – Service, Informationen anfordern, Gebrauchsanweisungen, auf www.miele.de/haushalt/informations-... - Seite 99 Deutschland: Miele & Cie. KG Carl-Miele-Straße 29 33332 Gütersloh Telefon: 0800 22 44 666 (kostenfrei) Mo-Fr 8-20 Uhr Sa+So 9-18 Uhr Telefax: 05241 89-2090 Miele im Internet: www.miele.de E-Mail: info@miele.de Österreich: Miele Gesellschaft m.b.H. Mielestraße 1 5071 Wals bei Salzburg Telefon: 050 800 800 (Festnetz zum Ortstarif;...
- Seite 100 KMDA 7774-1 de-DE M.-Nr. 11 122 810 / 00...
