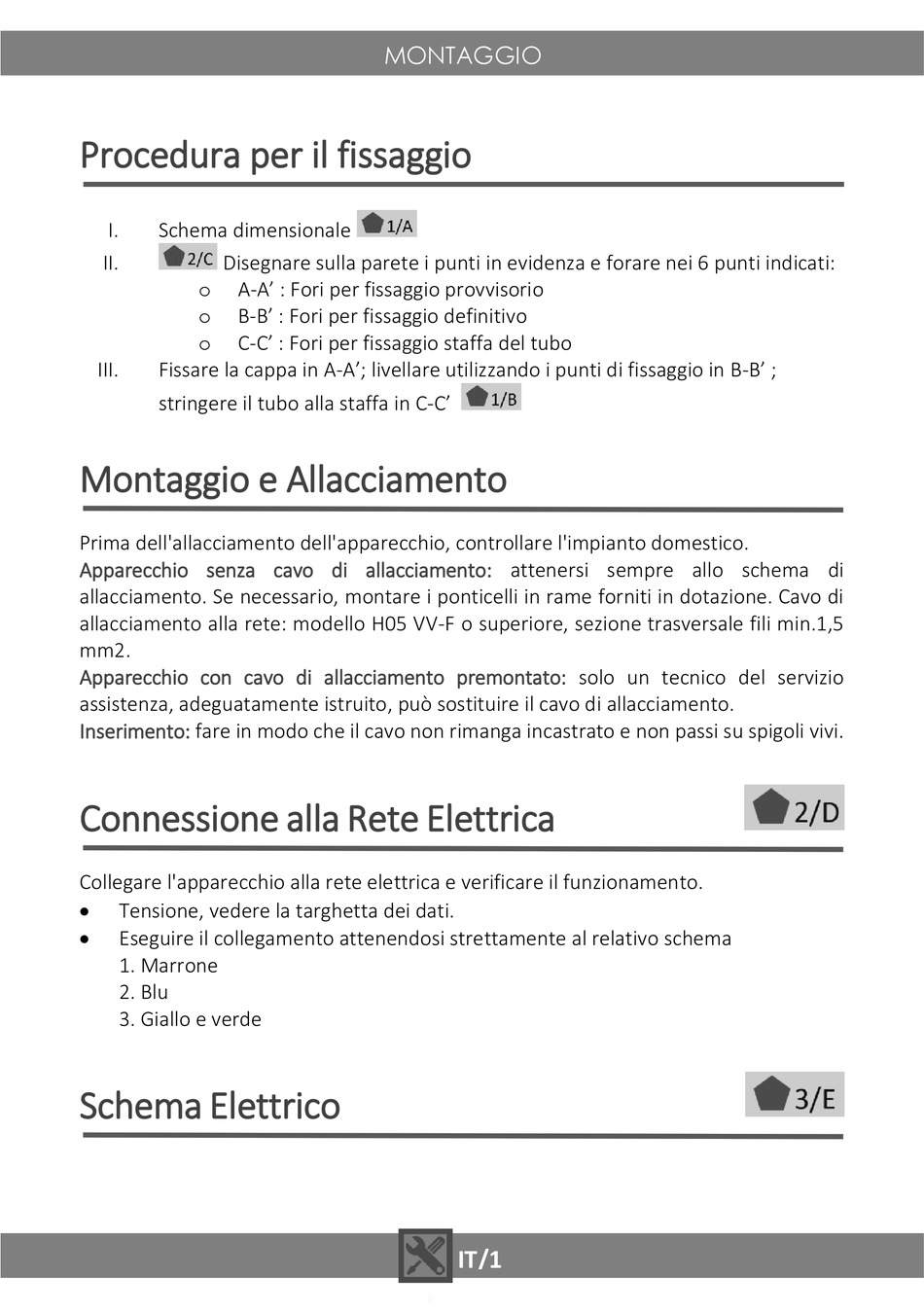

Procedura per il fissaggio
I. Schema dimensionale
II. Disegnare sulla parete i punti in evidenza e forare nei 6 punti indicati:
o
A-A' : Fori per fissaggio provvisorio
o
B-B' : Fori per fissaggio definitivo
o
C-C' : Fori per fissaggio staffa del tubo
III. Fissare la cappa in A-A'; livellare utilizzando i punti di fissaggio in B-B' ;
stringere il tubo alla staffa in C-C'

Montaggio e Allacciamento

Prima dell'allacciamento dell'apparecchio, controllare l'impianto domestico.
Apparecchio senza cavo di allacciamento:
allacciamento. Se necessario, montare i ponticelli in rame forniti in dotazione. Cavo di
allacciamento alla rete: modello H05 VV-F o superiore, sezione trasversale fili min.1,5
mm2.
Apparecchio con cavo di allacciamento premontato:
assistenza, adeguatamente istruito, può sostituire il cavo di allacciamento.
Inserimento: fare in modo che il cavo non rimanga incastrato e non passi su spigoli vivi.
Connessione alla Rete Elettrica
Collegare l'apparecchio alla rete elettrica e verificare il funzionamento.

Tensione, vedere la targhetta dei dati.

Eseguire il collegamento attenendosi strettamente al relativo schema
1. Marrone
2. Blu
3. Giallo e verde

Schema Elettrico

MONTAGGIO
attenersi sempre allo schema di
IT/1
solo un tecnico del servizio
