5.0 Inbetriebnahme
5.1 Ölanschluß
Die beiliegenden Ölschläuche werden an die Ölpumpe angeschlossen und können dann einfach in die auf
der rechten Seite vormontierte Halterung (11 + 12) eingerastet werden. Hierbei ist der kleinen Halter für das
Brenneranschlußkabel und die beiden größeren für die Schläuche vorgesehen. Sollen die Schläuche auf der
linken Seite herausgeführt werden, so kann die gesamte Halterung durch das Öffnen der beiden Zylinder-
schrauben einfach auf die linke Seite montiert werden. Achtung! Ölschläuche nicht knicken!
5.2 Starten des Brenners
Nachdem der Brenner ölseitig und elektrisch fachgerecht angeschlossen ist, wird die Anlage unter Spannung
gesetzt und der Brenner über die Kesselsteuerung aktiviert.
5.3 Entlüften der Ölleitung
Zum Entlüften ist die Druckmeßanschlußschraube der Pumpe herauszudrehen und ein Manometer mit Ent-
lüftungsarmatur einzuschrauben. Danach ist wie folgt zu verfahren:
• Flammwächter (63) herausziehen und verdunkeln
• Brenner einschalten und warten, bis nach Ablauf der Vor-
spülzeit das Magnetventil öffnet
• Flammwächter beleuchten
• Entlüftungsschraube am Manometer lösen und warten, bis
blasenfreies Öl austritt
• Entlüftungsschraube am Manometer zudrehen
• Pumpendruck kontrollieren und ggf. korrigieren
• Brenner abschalten
• Flammwächter einstecken
• Manometer abschrauben
• Druckmeßanschlußschraube eindrehen und festziehen

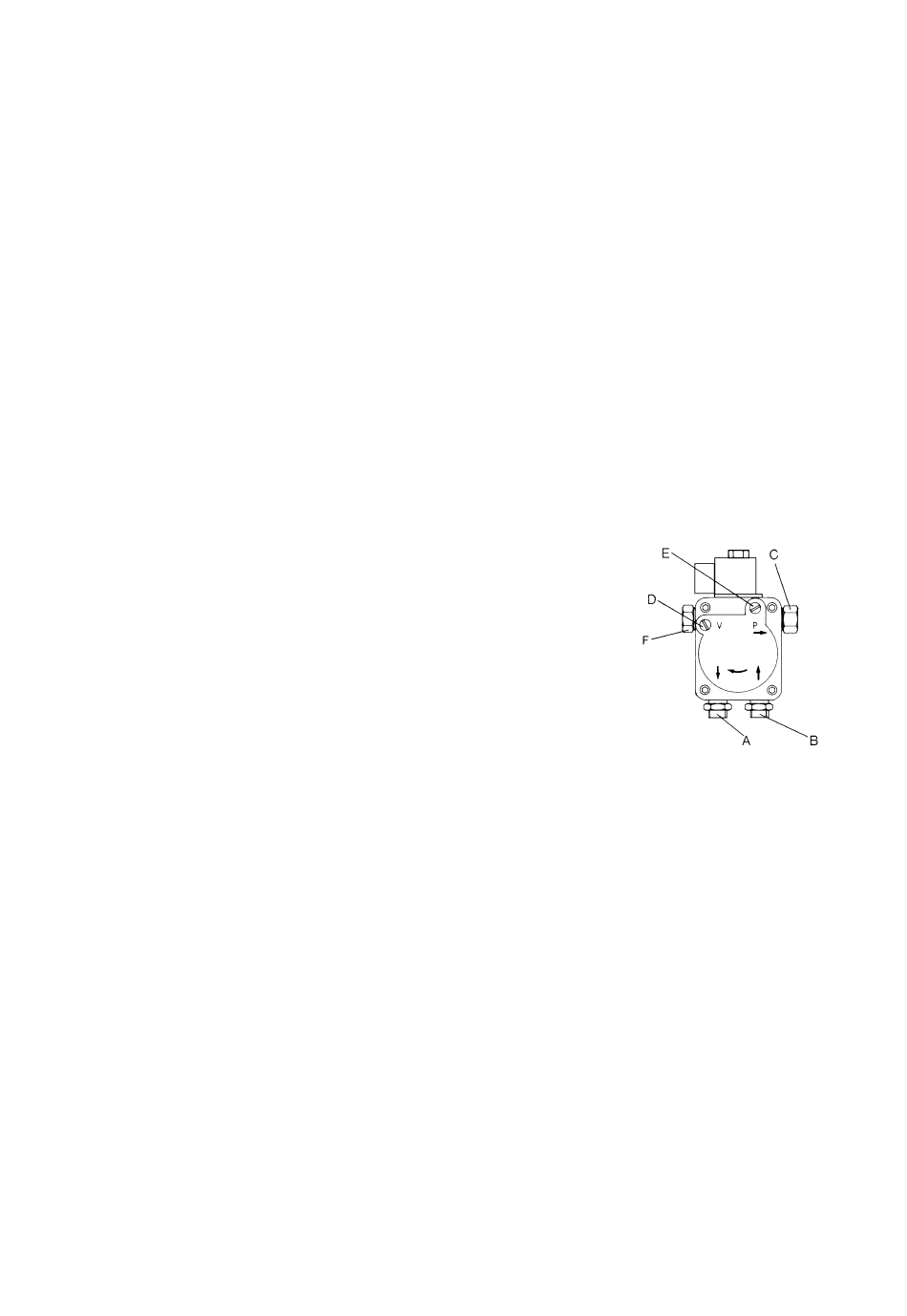

A - Rücklauf
D -Saugmeßanschluß
B -Sauganschluß
E - Druckmeßanschluß
C -Düsenanschluß
F - Druckregulierung
Ölpumpe werksseitig eingestellt auf
7
12 bar
