2.2 Montage des Anschlußflansches
Der mitgelieferte Brenneranschlußflansch (13) und die Dichtung (77) werden mit 4 Schrauben am Kessel
befestigt. Hier ist auf die Markierung „OBEN" am Flansch zu achten.
2.3 Montage des Brenners an den Kessel
Nach erfolgter Flanschmontage kann jetzt der Brenner mit dem Flammrohr in den vormontierten Flansch
eingeschoben werden. Nun folgt die Positionierung des Flammrohres bzw. des Brenners im Flansch. Als
Anhaltspunkt gilt: Der Flammrohrkopf sollte je nach Türkonstruktion etwa bündig mit der Vorderkante der

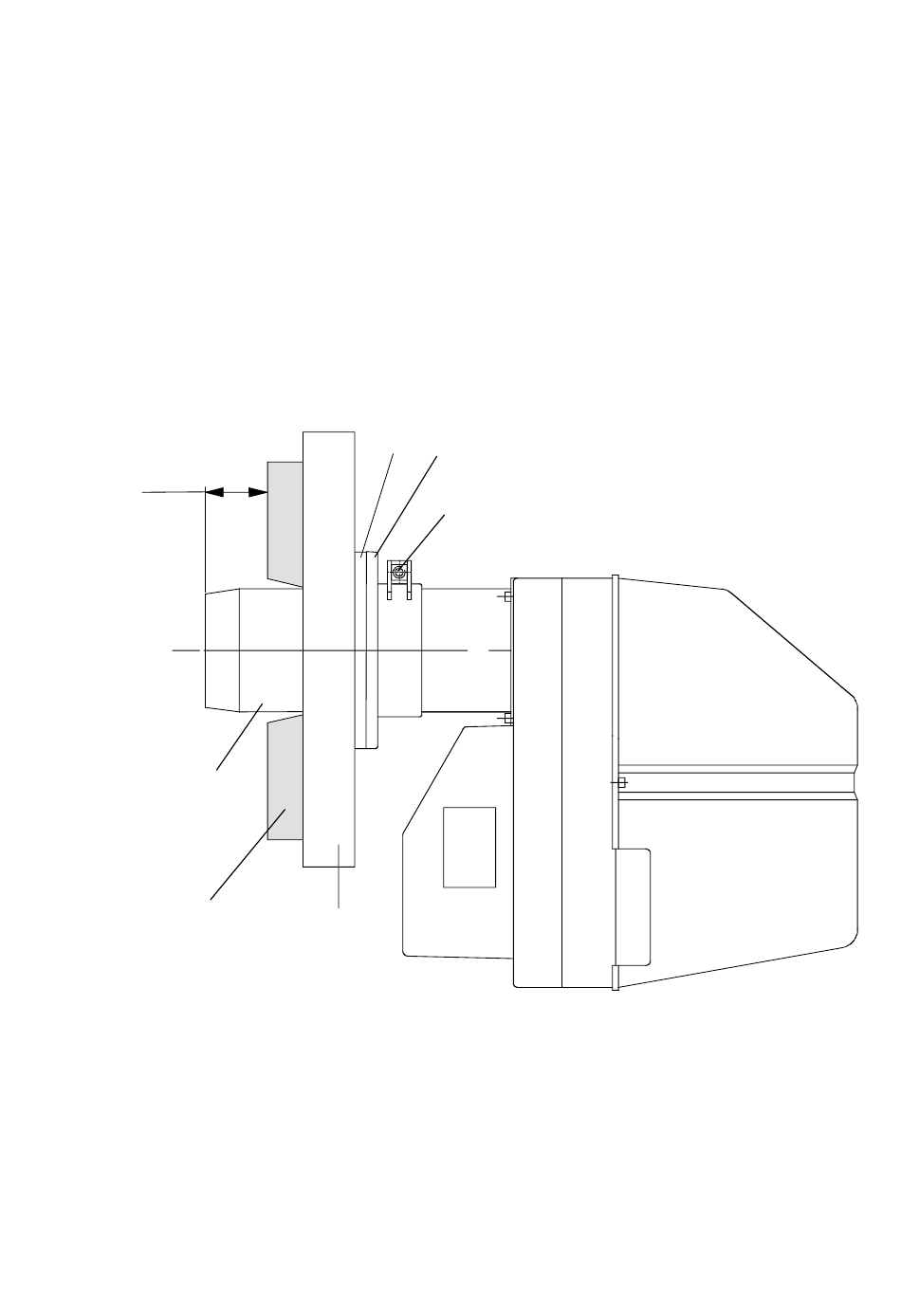

inneren Kesseltürisolierung abschließen, oder maximal ca. 30 mm hineinragen. (siehe nachstehende Zeich-
nung) Grundsätzlich sind jedoch die Empfehlungen des Kesselherstellers zu beachten. Jetzt wird das
Flammrohr mit Hilfe der Flansch-Klemmschraube (14) festgeklemmt.
max.
30 mm
27
Isolierung
77
13
14
Kesseltür
4
