4.0 Elektroanschluß
Falls der Stecker am Kessel nicht zu der am Brenner montierten Buchse paßt, so ist der mitgelieferte Stecker
zu verwenden und nach Schaltplan anzuklemmen. Beim Anschluß an die Stromversorgung ist darauf zu
achten, daß Phase und Nulleiter nicht vertauscht werden! Der Anschluß eines normalen Steckers ist da-
her unzulässig! Die Verdrahtung ist sorgfältig auszuführen, da Fehler zu Schäden an der Anlage führen
können.
MV1
4 7 6 10 1

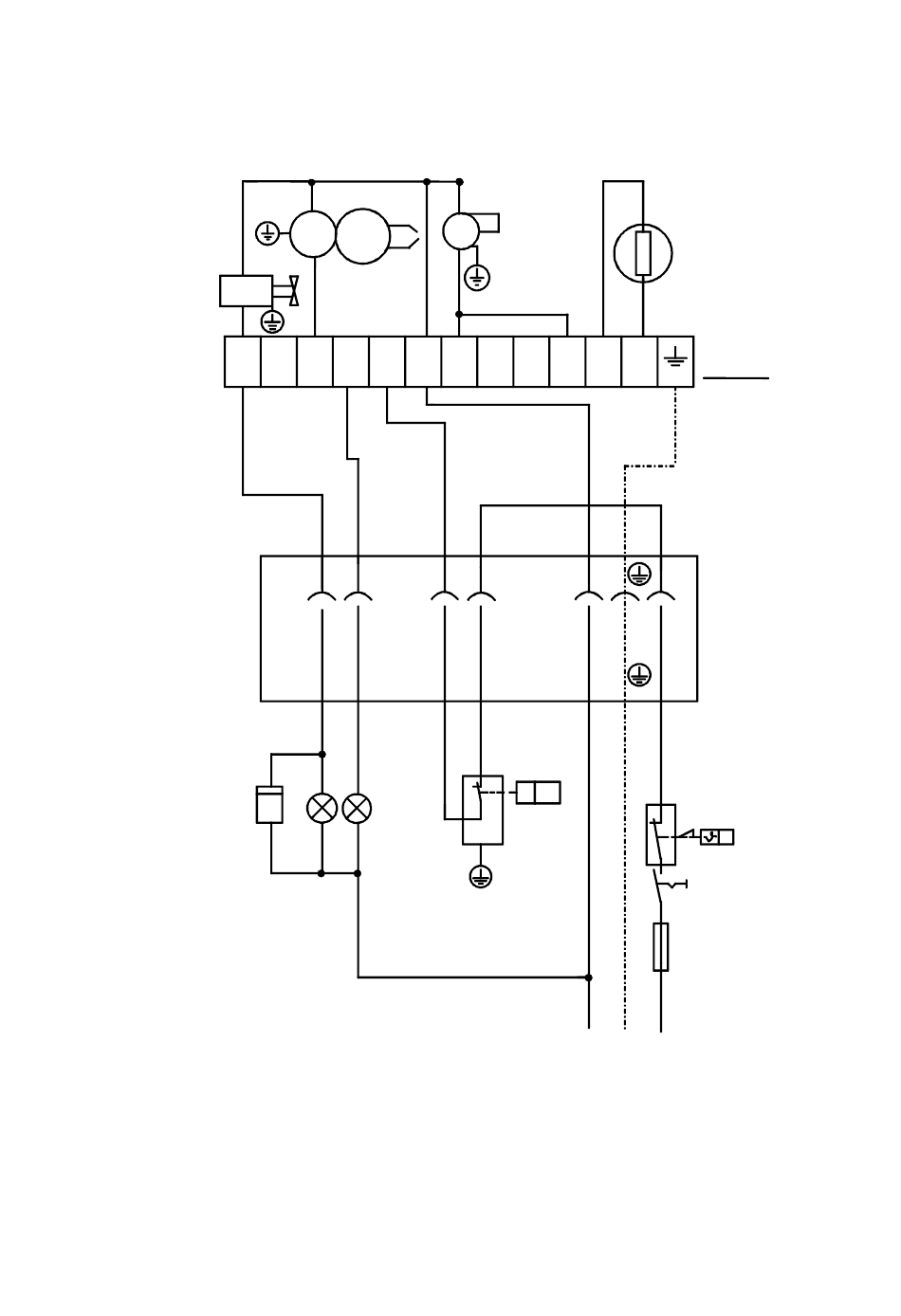

Legende zu Schaltplan GL5
S1
Schalter
F1
Sicherung
F2
Wächter / Begrenzer
F3
Regler
G
Gebläsemotor
Z
2 3 9
B4
S3
B4
S3
h
P1
H2 H1
H1
Signallampe Störung
H2
Signallampe Betrieb
LOA
Steuergerät
MV1
Magnetventil 1
P1
Betriebsstundenzähler
G
5 8 11 12
T2
T1
N
T2
T1
N
h
l
F3
N
6
QRB 1
LOA
X1B
1
X1S
1
P
F2
S1
F1
PE L
QRB 1 Lichtfühler
X1B
Buchsenteil 7-polig
X1S
Steckerteil 7-polig
Z
Zündtransformator
