So schließen Sie die Montage ab:
1.
Bringen Sie mithilfe von zwei Schrauben und zwei Unterlegscheiben einen oberen Haken an
2. Bringen Sie die hintere obere Querstange mithilfe von vier Schrauben und vier Unterlegscheiben
Gerätepfosten an.
.
3.
Bringen Sie die Klimmzug-Querstange mithilfe von zwei Schrauben und zwei Unterlegscheiben
Gerätestangen an
.
4. Bringen Sie jeden Stangenfänger zwischen den vorderen und hinteren Gerätepfosten an jeder Geräteseite an
(Abbildung 3).
Schrauben festziehen
Ziehen Sie die Schrauben mit 88 N-m (65 ft-lb) in der folgenden Reihenfolge fest:
So bringen Sie eine kürzere Gewichtshalterung an:
1.
Schieben Sie die kurze Gewichtshalterung bis zum Anschlag in das Loch im
Geräterahmen (Abbildung 5). Verwenden Sie ggf. zum vorsichtigen Einklopfen
einen Gummihammer.
2. Sichern Sie die Gewichtshalterung mithilfe einer Schraube
Unterlegscheibe
.
3.
Drücken Sie den Stoßschutz auf die Gewichtshalterung. Dabei muss seine
breitere Seite nach außen zeigen. Verwenden Sie ggf. eine Gewichtsplatte,
um den Stoßschutz auf den Geräterahmen zu drücken.
4. Wiederholen Sie den Vorgang zur Anbringung der zweiten Gewichtshalterung.
So bringen Sie eine lange Gewichtshalterung an:
1.
Schieben Sie eine lange Gewichtshalterung in das Loch im Geräterahmen
(Abbildung 6).
2. Sichern Sie die Gewichtshalterung mithilfe einer Schraube
Unterlegscheibe
.
3.
Drücken Sie den Stoßschutz auf die Gewichtshalterung. Dabei muss seine
breitere Seite nach außen zeigen. Verwenden Sie ggf. eine Gewichtsplatte,
um den Stoßschutz auf den Geräterahmen zu drücken.
4. Wiederholen Sie den Vorgang zur Anbringung aller weiteren langen
Gewichtshalterungen.
Montageanleitung für Power Rack (610) | P/N CW39224-141 rev D, DEU
©2016 Precor Incorporated | Mai 2016
Abbildung 5
und einer
Abbildung 6
und einer
jeder Rahmenstrebe an
an die hinteren
an die vorderen
bis
Abbildung 4
So befestigen Sie den Stangenhaken:
1.
Schieben Sie den Stangenhaken in den vorderen Gerätepfosten
(Abbildung 7).
2. Wiederholen Sie den Vorgang zur Anbringung der anderen Stangenhaken.
Das Gerät am Boden verschrauben
Precor empfiehlt, dass Kraftgerät an allen Verankerungspunkten am Boden zu
verschrauben. Zum Verschrauben am Boden werden die Endkappen an der
Rahmenbasis entfernt und so die Montagebohrungen freigelegt, in denen sich
die Schrauben befinden (siehe nebenstehende Abbildung). Setzen Sie nach
dem Verschrauben die Endkappen auf.
Wichtig
Da sich Bodenmaterialien unterscheiden können, ist es wichtig, dass Sie
einen lizenzierten Gebäudetechniker kontaktieren, der Ihnen Informationen über die
korrekte Verschraubung und geeigneten Befestigungselemente zur Verfügung stellt.
Normen ändern sich gelegentlich oder werden aktualisiert. Precor empfiehlt Ihnen,
sich immer über Ihre aktuellen regionalen Industrienormen zu informieren. Precor
übernimmt keine Haftung, wenn das Kraftgerät nicht ordnungsgemäß am Boden
verschraubt wird.
.

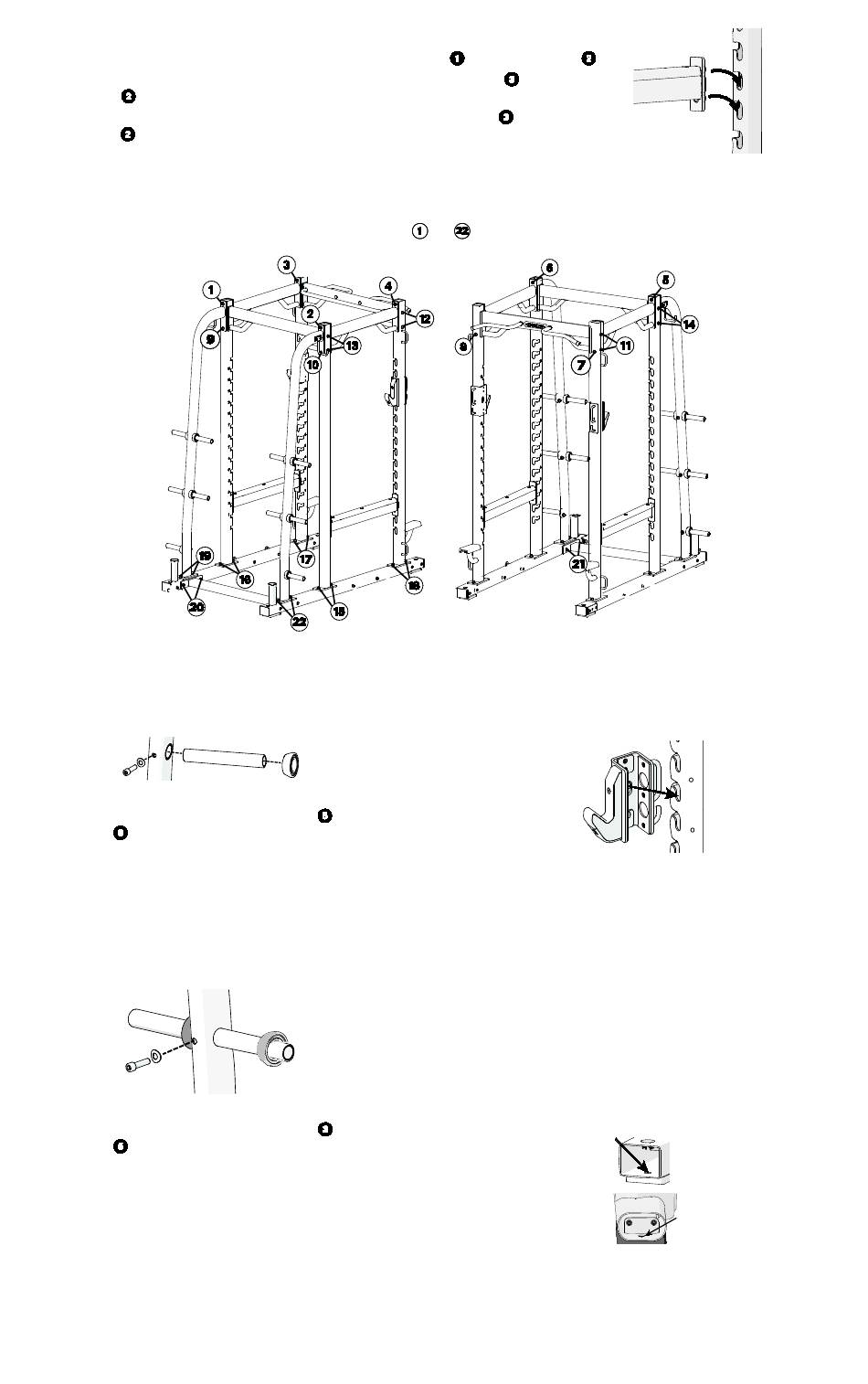

Abbildung 3
Abbildung 7
Abbildung 8
