Benutzerschnittstelle Anzeige und Tasten

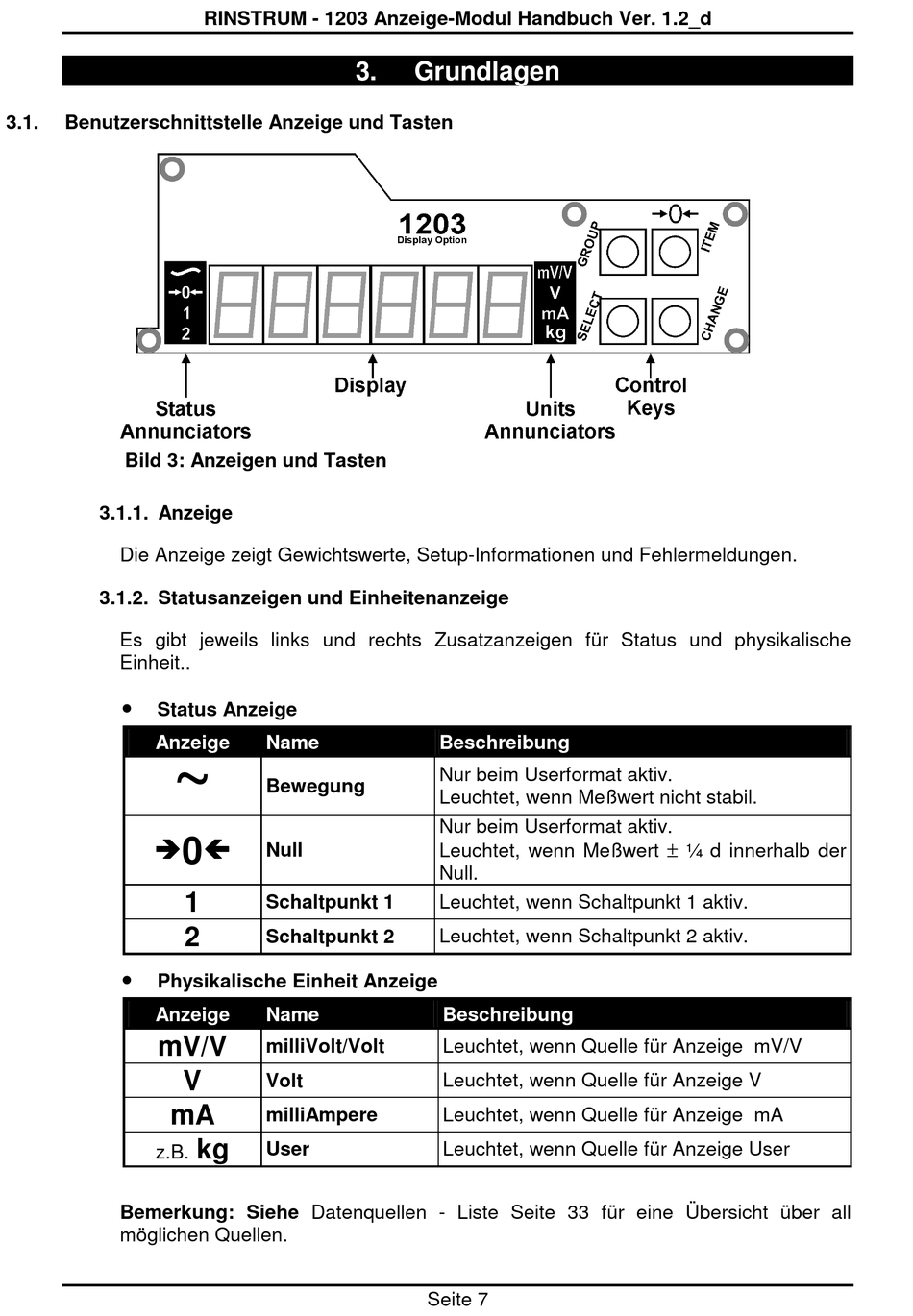

Bild 3: Anzeigen und Tasten

3.1.1. Anzeige

Die Anzeige zeigt Gewichtswerte, Setup-Informationen und Fehlermeldungen.

3.1.2. Statusanzeigen und Einheitenanzeige

Es gibt jeweils links und rechts Zusatzanzeigen für Status und physikalische
Einheit..
Status Anzeige
•
Anzeige
~
Physikalische Einheit Anzeige
•
Anzeige
mV/V
mA
z.B.
Bemerkung: Siehe Datenquellen - Liste Seite 33 für eine Übersicht über all
möglichen Quellen.
RINSTRUM - 1203 Anzeige-Modul Handbuch Ver. 1.2_d
Name
Bewegung
0
Null
   
1
Schaltpunkt 1
2
Schaltpunkt 2
Name
milliVolt/Volt
V
Volt
milliAmpere
kg
User
3.

Grundlagen

Beschreibung

Nur beim Userformat aktiv.
Leuchtet, wenn Meßwert nicht stabil.
Nur beim Userformat aktiv.
Leuchtet, wenn Meßwert ± ¼ d innerhalb der
Null.
Leuchtet, wenn Schaltpunkt 1 aktiv.
Leuchtet, wenn Schaltpunkt 2 aktiv.
Beschreibung
Leuchtet, wenn Quelle für Anzeige mV/V
Leuchtet, wenn Quelle für Anzeige V
Leuchtet, wenn Quelle für Anzeige mA
Leuchtet, wenn Quelle für Anzeige User
Seite 7
