2.1.
Achtung - Wichtig
Beachten Sie u.a. Hinweise auf alle Fälle.
• Stecken Sie das Displaymodul nur auf, wenn die 1203 stromlos geschaltet ist.
• Fassen Sie das Modul nur am Rand an.
• Vermeiden Sie Schock, starke Vibrationen und extreme Temperaturen
2.2.
Montage des Displaymodule
Das Displaymodul wird von vorne auf die Hauptplatine aufgesteckt. Gehen Sie
folgendermaßen vor:
• Stellen Sie sicher, dass die vier Abstandsbolzen verfügbar sind.
• Montieren Sie die vier Bolzen an den vorgesehenen Löchern auf der Hauptplatine.
• Positionieren Sie das Displaymodul, so daß die vier Bolzen und der Stecker J3
passen.
• Drücken Sie das Modul auf die Hauptplatine.
• Folgen Sie den Anweisungen in Digitales Setup Seite 12 zur Einstellung und
Justierung der 1203.
• Ggf. Paßwort eingeben und notieren. Siehe Seite 17.
Das Displaymodul kann auf der 1203 verbleiben oder für weitere Geräte genutzt
werden.

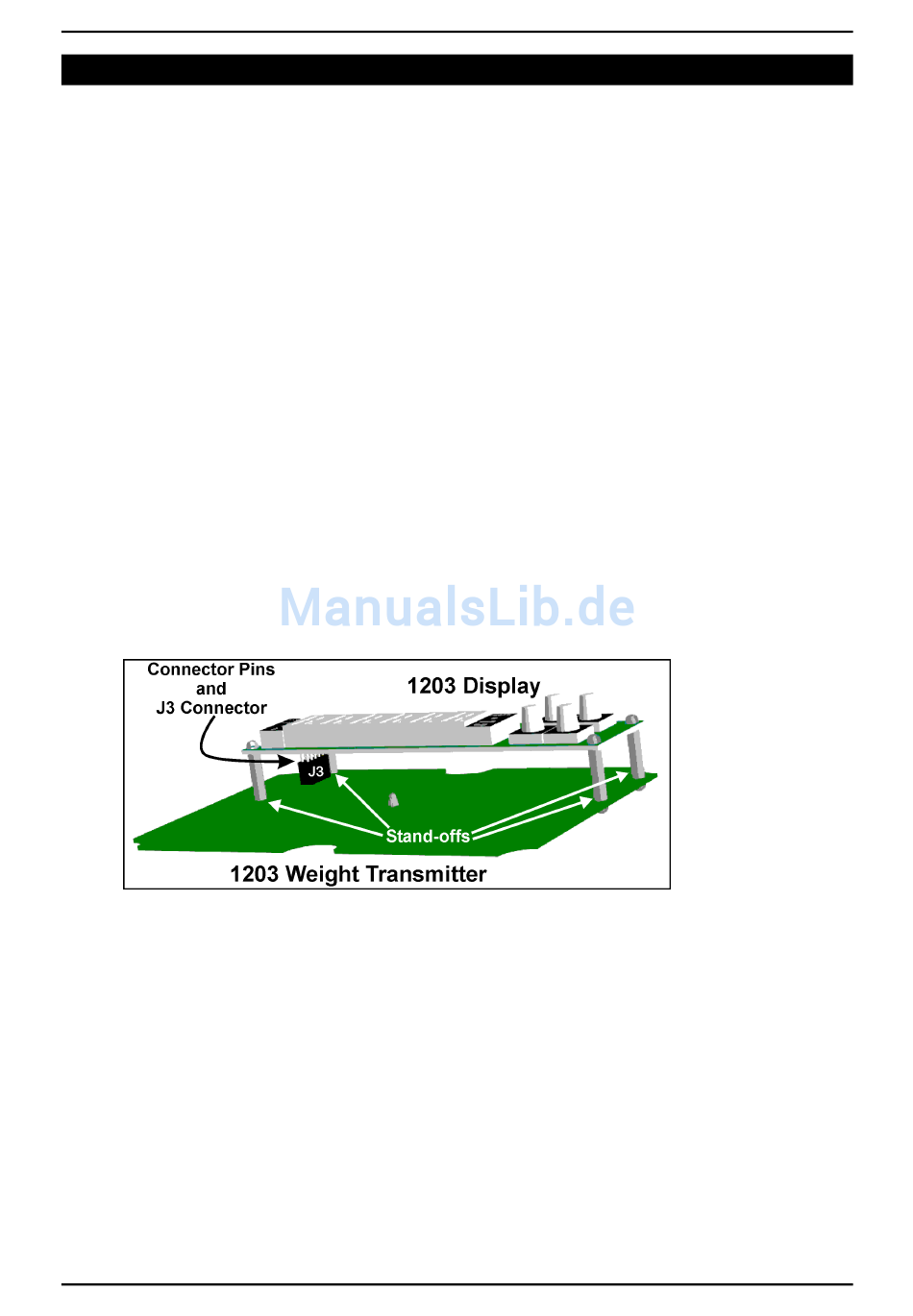

Bild 2: 1203 Displaymodul Montage
Sollte das Displaymodul nicht korrekt anzeigen, dann prüfen Sie den Kontakt mit
Stecker J3.
RINSTRUM - 1203 Anzeige-Modul Handbuch Ver. 1.2_d
2.
Installation
Seite 6
