Die rinstrum 1203 Wägeelektronik basiert auf der neusten Sigma-Delta A/D Technologie.
Dadurch wird eine genaue und schnelle Gewichtsanzeige erreicht.
Alle Einstellungen werden digital durchgeführt und netzausfallsicher gespeichert.
Die 1203 kann entweder 4-20mA oder 0-10V Analogausgang realisieren. Die Ausgänge
können auf jeden beliebigen Bereich justiert werden.
Zwei digitale Ausgänge (Schaltpunkte) mit LED Statusanzeige sind vorhanden..
Die 1203 hat zwei serielle Ausgänge (1x RS232 und 1x RS485 – 4-Draht). Damit kann
gleichzeitig mit PC oder SPS kommuniziert und eine Zweitanzeige betrieben werden
Die digitale Einstellung kann entweder über Schnittstelle oder mittels Displaymodul
erfolgen.
Dieses Handbuch beschäftigt sich mit der Funktion des Displaymoduls.

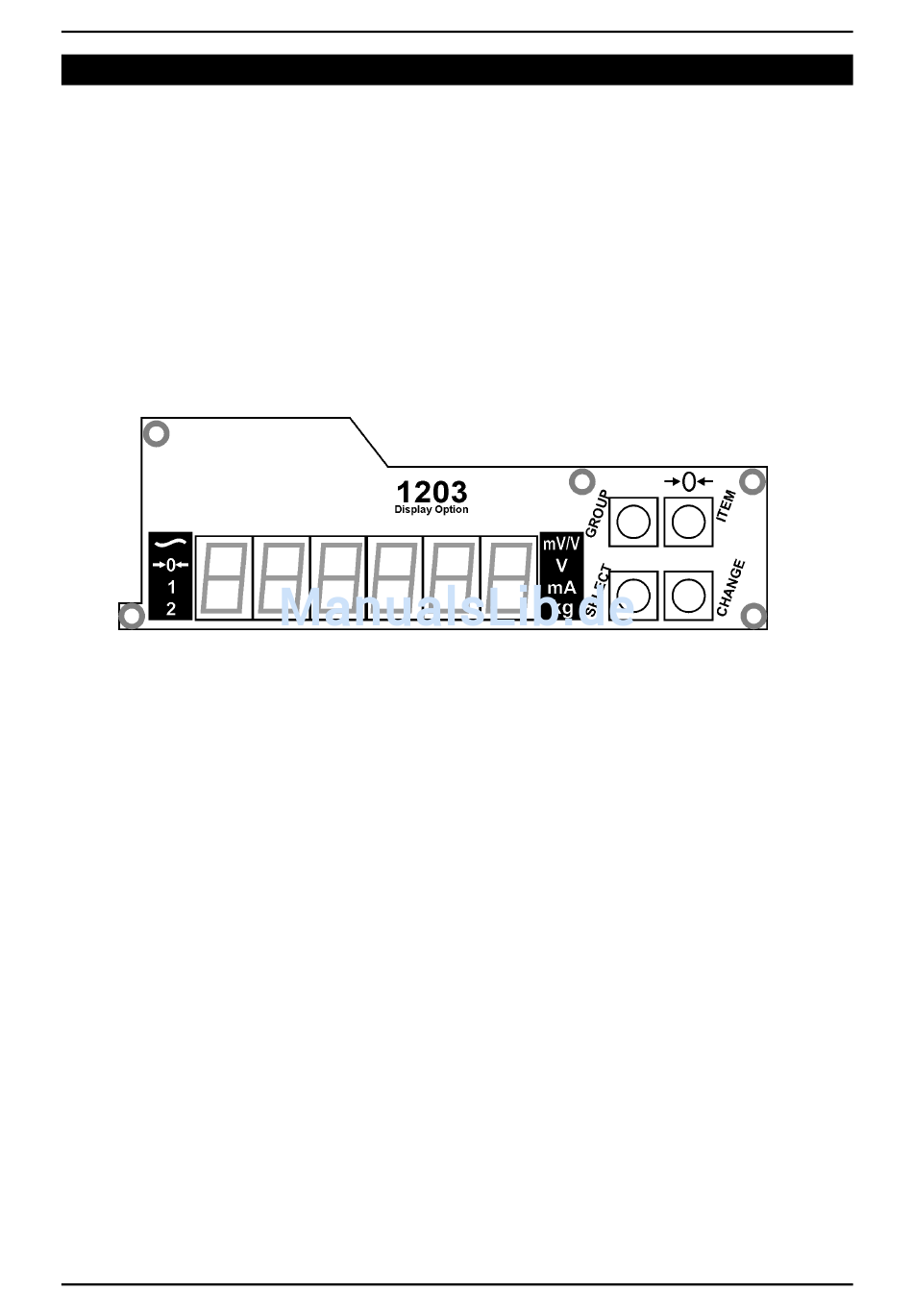

Bild 1: 1203 Displaymodul
Wichtig: Das Displaymodul wird alle 4 Sekunden aktualisiert, während die
1203 selber mit 100 Hz arbeitet.
1.1.
1203 Eigenschaften
• Schnelle und einfache Installation
• Wichtige Teile auf Platine sind gegen Berührung geschützt.
• Sechs Digits 14mm LED Anzeige
• 8 Status-LEDs
• Vier Tasten zur Einstellung
• Automatische Ausblendung des Displays nach 60 Sekunden – einstellbar.
• Displaymodul kann zur Einstellung mehrere 1203 benutzt werden.
• Paßwortschutz
1.2.
1203 Dokumentation
Die Dokumentation für die 1203 besteht aus folgenden einzelnen Dokumenten:
• Referenz Handbuch - Enthält detaillierte Informationen zur Justierung und
Einstellung. Zielgruppe sind Techniker, die die Inbetriebnahme vornehmen.
• Installations-Handbuch – Zielgruppe sind die Techniker, die bereits mit den
Geräten vertraut sind. Hier ist die Dokumentation zur Inbetriebnahme auf das
Wesentliche beschränkt.
Display Handbuch – Beschreibt das Displaymodul, das optional auf die Platine
aufgesteckt werden kann
RINSTRUM - 1203 Anzeige-Modul Handbuch Ver. 1.2_d
1.
Einführung
Seite 4
