6.1. Einführung
Die 1203 hat zwei Schaltpunkt mit Ausgangstreibern.
Jeder Schaltpunk kann mit den Menüpunkten unter der Group SET.PTS eingestellt
werden, siehe SET.PTS Seite 18. Schaltpunkte können mit den Menüpunkten
FRC.PA bzw. FRC.PB getestet werden. Sieh dazu Menü-Group TEST.
6.2.

Funktionsschema der Schaltpunkte

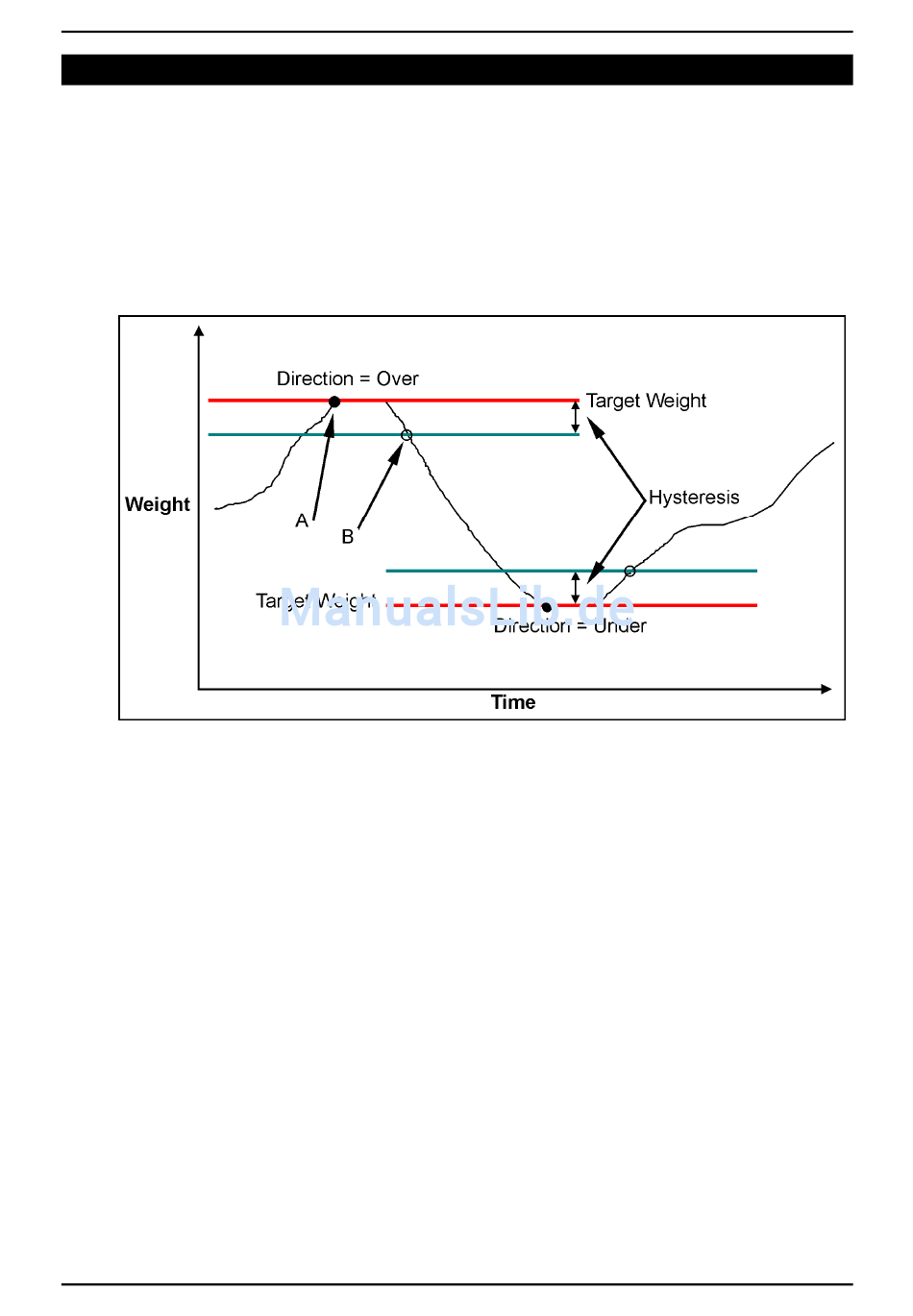

Bild 4: Schaltpunkte Funktionsschema (Over / Under)

Beachte den Unterschied der Logik:.
• Logik High: Ausgang AN, wenn Gewicht größer/gleich Punkt A und AUS, wenn
Gewicht kleiner/gleich Punkt B.
• Logik Low: Ausgang AUS, wenn Gewicht größer/gleich Punkt A und AN, wenn
Gewicht kleiner/gleich Punkt B.
