Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieser Kamera. Bitte lesen Sie diese
Bedienungsanleitung aufmerksam durch und beachten Sie die
aufgeführten Hinweise und Tipps, damit Sie Ihre Kamera optimal
einsetzen können.
HINWEIS:
Für dieses Produkt steht eine Video-
Installationsanleitung zur Verfügung. Diese finden
Sie unter www.pearl.de. Geben Sie dort im
Suchfeld die Artikelnummer NX-4448 ein. Klicken
Sie dann auf der Produktseite auf den Reiter
Video-Anleitung.
Lieferumfang
Kamera
Halterung
USB-Kabel
Klebestreifen
3 Schrauben
3 Dübel
Reset-Werkzeug
Bedienungsanleitung
Zusätzlich benötigt:
MicroSD-Speicherkarte bis 128 GB (z.B. ZX-2595,
ZX-2558)
Empfohlene App:
Zum Betrieb benötigen Sie eine App, die eine Verbindung
zwischen Ihrer Kamera und Ihrem Mobilgerät herstellen
kann. Wir empfehlen hierzu die kostenlose App iO.e.
Technische Daten
100 – 240 V, 50/60 Hz, max. 0,3 A
Stromversorgung
Eingang
5 V, 1 A
Auflösung
1280 x 720p
CMOS-Sensor
1/4"
Videokomprimierung
H.264
Nachtsicht
Bis 10 m
MicroSD-Karte
Bis 128 GB
Drehbar
360°
Abmessungen
96 x 63 x 58 mm
Gewicht
153 g
Kundenservice: 07631 / 360 – 350
Importiert von:
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen

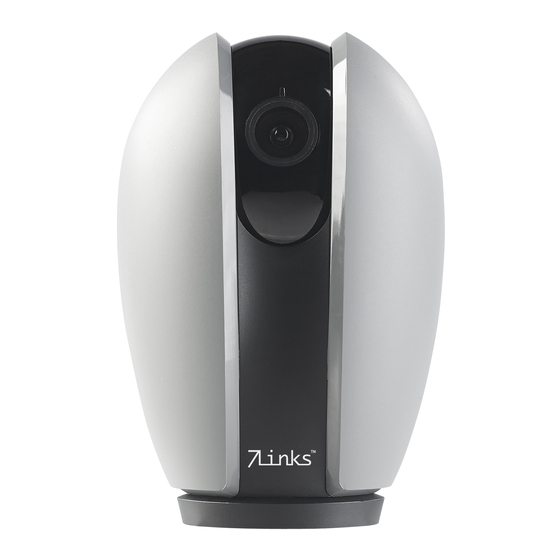

WiFi-IP-Überwachungskamera IPC-340.echo
mit HD, App, kompatibel zu Echo Show und Spot
Produktdetails
1
2
1. Micro-USB-Anschluss
2. MicroSD-Kartenslot
3. Reset-Taste
4. Status-LED
App downloaden
Zum Betrieb benötigen Sie eine App, die eine Verbindung
zwischen Ihrer Kamera und Ihrem Mobilgerät herstellen kann.
Wir empfehlen hierzu die kostenlose App iO.e. Suchen Sie
diese im Google Play Store (Android) oder App-Store (iOS) und
installieren Sie sie auf Ihrem Mobilgerät.
MicroSD-Karte einsetzen
Drehen Sie die Kameralinse vorsichtig nach oben und halten Sie
sie in dieser Position. Legen Sie eine MicroSD-Karte in den
MicroSD-Kartenslot ein. Achten Sie darauf, dass die Kontakte
nach unten zeigen. Sie müssen dabei einen leichten
Federwiderstand überwinden. Um die Karte wieder zu entfernen,
drücken Sie sie in das Gerät hinein und lassen los. Sie kommt
dann automatisch heraus.
Montage
Sie können die Halterung mit 2 Schrauben oder dem Klebepad
befestigen.
Befestigung mit Schrauben
1. Markieren Sie die 2 Schraublöcher der Halterung an der
gewünschten Montagestelle.
2. Bohren Sie 2 Löcher in die Markierungen. Achten Sie dabei
darauf, keine Kabel oder Leitungen zu beschädigen.
3. Setzen Sie die Dübel ein.
4. Setzen Sie die Halterung mit der flachen Seite an der Decke
an und schrauben Sie sie mit den Schrauben fest.
Bedienungsanleitung – Seite 1
Befestigung mit Klebepad
4
1. Ziehen Sie die Schutzfolie von einer Seite des Klebepads
und kleben Sie es passend auf die Rückseite der Halterung.
2. Ziehen Sie nun die Schutzfolie von der anderen Seite des
Klebepads ab und drücken Sie es fest auf die gewünschte
Montagestelle.
3
Schließen Sie nun das USB-Kabel an den Micro-USB-Anschluss
der Kamera an und führen Sie das Kabel entlang der
Aussparung. Bitte beachten Sie, dass der Micro-USB-Stecker
nicht komplett in den Micro-USB-Anschluss passt. Verbinden
Sie den USB-Stecker des Kabels mit einem USB-Netzteil und
dieses mit einer Steckdose. Warten Sie während die Kamera
startet. Anschließend erklingt eine Signalmelodie. Die Status-
LED leuchtet rot und beginnt anschließend, zu blinken.
HINWEIS:
Bitte beachten Sie, dass die Kamera nur mit 2,4-GHz-
WLAN-Netzwerken kompatibel ist.
LEDs
LED
Bedeutung
Leuchtet rot
Kameranetzwerkfehler
Blinkt langsam rot
Warten auf WiFi-Einstellung
Blinkt schnell rot
WiFi-Verbindung wird aufgebaut
Leuchtet blau
Normaler Betriebsmodus
Blinkt langsam blau
Warten auf manuelle WiFi-Einstellung
Blinkt schnell blau
WiFi-Verbindung wird aufgebaut
Registrierung
Die Registrierung in der App kann per Email-Adresse oder
Mobilfunknummer erfolgen.
Email
1. Öffnen Sie die App iO.e. Gestatten Sie gegebenenfalls das
Senden von Mitteilungen.
2. Tippen Sie auf Registrierung.
3. Stellen Sie im ersten Feld Ihr Land ein. Geben Sie im zweiten
Feld Ihre Email-Adresse ein. Tippen Sie dann auf Weiter.
4. Legen Sie ein Passwort aus Zahlen und Buchstaben fest
(mind. 6 Zeichen). Tippen Sie dann auf Fertig. Sie gelangen
zum Geräte-Tab.
© REV2 – 03.05.2018 – BS/FR//MF
NX-4448-675
