Inhaltszusammenfassung für thomann GigA Pro Pedal Set

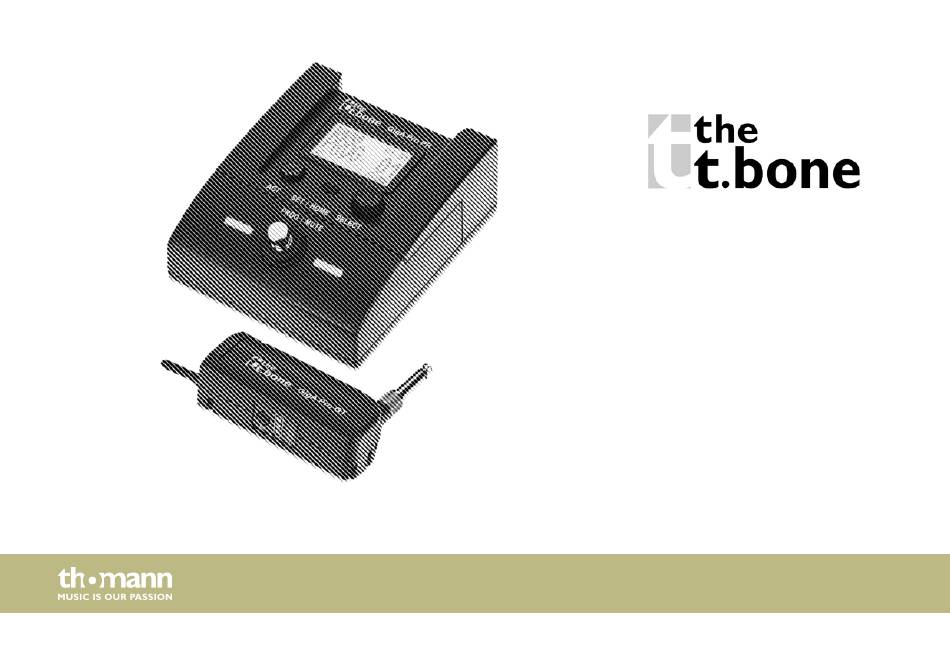

- Seite 1 GigA Pro Pedal Set UHF wireless system bedienungsanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 18.10.2018, ID: 437954...
-
Seite 3: Inhaltsverzeichnis
1.3 Symbole und Signalwörter......................8 Sicherheitshinweise..........................10 Leistungsmerkmale..........................15 Installation und Inbetriebnahme....................17 4.1 Generelle Informationen....................... 17 4.2 Umgang mit Lithium-Batterien....................19 4.3 Empfänger............................21 Anschlüsse und Bedienelemente....................23 5.1 Empfänger............................23 5.2 Sender..............................28 5.3 Akku-Ladestation..........................29 GigA Pro Pedal Set... - Seite 4 Inhaltsverzeichnis Bedienung..............................31 6.1 Empfänger............................31 6.2 Sender..............................37 Technische Daten............................ 39 7.1 Empfänger............................39 7.2 Sender..............................40 7.3 Akku-Ladestation..........................41 Stecker- und Anschlussbelegungen....................42 Fehlerbehebung............................45 Umweltschutz............................48 UHF wireless system...
-
Seite 5: Allgemeine Hinweise
Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü‐ gung steht, die das Gerät verwenden. Sollten Sie das Gerät verkaufen, achten Sie bitte darauf, dass der Käufer diese Anleitung erhält. Unsere Produkte unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. GigA Pro Pedal Set... -
Seite 6: Weitere Informationen
Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden. -
Seite 7: Darstellungsmittel
Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur‐ sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. Anzeigen Am Gerät angezeigte Texte und Werte sind durch Anführungszeichen und Kursivdruck mar‐ kiert. Beispiele: „24ch“ , „OFF“ . GigA Pro Pedal Set... -
Seite 8: Symbole Und Signalwörter
Allgemeine Hinweise Handlungsanweisungen Die einzelnen Schritte einer Handlungsanweisung sind fortlaufend nummeriert. Das Ergebnis eines Schritts ist eingerückt und durch einen Pfeil hervorgehoben. Beispiel: Schalten Sie das Gerät ein. Drücken Sie [Auto]. ð Der automatische Betrieb wird gestartet. Schalten Sie das Gerät aus. 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐... -
Seite 9: Bedeutung
HINWEIS! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird. Warnzeichen Art der Gefahr Warnung vor einer Gefahrenstelle. GigA Pro Pedal Set... -
Seite 10: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät dient zur drahtlosen Übertragung von Tonsignalen zwischen Mikrofonen oder Gebrauch Instrumenten auf der einen, und Mischpulten, Verstärkern oder Aktivboxen auf der anderen Seite. Verwenden Sie das Gerät ausschließlich wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß... - Seite 11 Lassen Sie Kinder nicht unbeaufsichtigt elektrische Geräte benutzen. HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibra‐ tionen. GigA Pro Pedal Set...
- Seite 12 Sicherheitshinweise HINWEIS! Externe Stromversorgung Das Gerät wird von einem externen Netzteil mit Strom versorgt. Bevor Sie das externe Netzteil anschließen, überprüfen Sie, ob die Spannungsangabe darauf mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteck‐ dose über einen Fehlerstromschutzschalter (FI) abgesichert ist. Nichtbeachtung kann zu einem Schaden am Gerät und zu Verletzungen des Benutzers führen.
- Seite 13 Sie das Gerät anschließend aus. Lagern Sie das Gerät bei einer Tem‐ peratur zwischen 10 °C und 32 °C in möglichst trockener Umgebung. Laden Sie die Akkus bei längerer Lagerung etwa alle drei Monate wieder auf 50 % auf. GigA Pro Pedal Set...
- Seite 14 Sicherheitshinweise HINWEIS! Mögliche Fleckenbildung Der enthaltene Weichmacher in den Gummifüßen dieses Produkts kann unter Umständen mit der Beschichtung Ihres Parkett-, Linoleum-, Laminat- oder PVC- Bodens reagieren und nach einiger Zeit dunkle Schatten hinterlassen, die sich nicht wieder entfernen lassen. Bitte bringen Sie die Gummifüße im Zweifelsfall nicht in direkten Kontakt mit Ihrem Boden und benutzen Sie Filzschoner oder einen Teppich als Unterlage.
-
Seite 15: Leistungsmerkmale

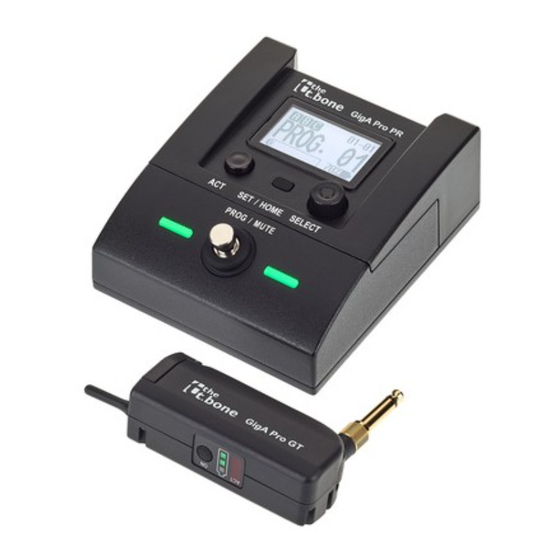

Leistungsmerkmale Leistungsmerkmale Das UHF-Wireless-System GigA Pro Pedal Set besteht aus folgenden Komponenten: GigA Pro Pedal-Empfänger: – Fest eingebaute Antenne für optimale Empfangsqualität – Kompatibel zu allen Sender der GigA-Serie – Automatischer Frequenz-Scan, bis zu acht Frequenzen parallel – Infrarotschnittstelle zur Übertragung der Frequenzauswahl vom Empfänger zum Sender (ACT-Sync) –... - Seite 16 Leistungsmerkmale – Acoustic-Response-Funktion – Robustes Pedal-Board-Gehäuse aus Metall GigA Pro Plug On Instrumenten-Sender: – Betrieb mit auswechselbarem Lithium-Ionen-Akku – Ladekontakte für Akku-Ladestation GigA Pro MP24 – Dreistellige Anzeige für Akku-Kapazität – Flexible Stummelantenne – Verschraubter Adapter von 3,5-mm- auf 6,35-mm-Klinkenstecker Akku-Ladestation GigA Pro MP24 Verlängerungs-Instrumentenkabel, Metallclip für Gitarrengurt Das System arbeitet im Frequenzbereich 2,400 GHz …...
-
Seite 17: Installation Und Inbetriebnahme
Transport- bzw. Lagerungsverpackungen. Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. Verlegen Sie die Kabel so, dass sich keine Stolperfallen bilden. GigA Pro Pedal Set... - Seite 18 Überprüfen Sie vor der Inbetriebnahme, ob die Frequenzen im jeweiligen Land zulässig sind und ob der Betrieb bei der zuständigen Behörde angemeldet werden muss. Weitere Informationen dazu finden Sie unter: http://www.thomann.de. Achten Sie beim Betrieb darauf, dass Sender und Empfänger auf denselben Kanal einge‐ stellt sind.
-
Seite 19: Umgang Mit Lithium-Batterien
Bei sach- und fachgerechtem Umgang mit Lithium-Batterien besteht keine Gefahr. Lagern Sie Lithium-Batterien kühl und trocken, am besten in der Originalverpackung. Lithium-Batterien von Hitzequellen fernhalten (beispielsweise Heizkörper oder Sonnenein‐ strahlung). Lithium-Batterien sind hermetisch dicht. Versuchen Sie nie, Lithium-Batterien zu öffnen. GigA Pro Pedal Set... - Seite 20 Installation und Inbetriebnahme Bei Beschädigung des Batteriegehäuses können geringe Mengen Elektrolyt austreten. In diesem Fall die Lithium-Batterie luftdicht verpacken und Elektrolytspuren mit saugfähigem Papier aufnehmen, dabei Gummihandschuhe tragen. Untergrund und Hände mit kaltem Wasser reinigen. Versuchen Sie nie, Lithium-Batterien aufzuladen, die dafür nicht vorgesehen sind. Zum Auf‐ laden dürfen nur dafür geeignete Ladegeräte benutzt werden.
-
Seite 21: Empfänger
Gefahr eines elektrischen Schlags oder eines Brands zu verringern. Verbinden Sie zuerst das Netzteil mit dem Empfänger und stecken Sie dann das Netzteil in die Steckdose. Schalten Sie das Gerät anschließend mit dem Hauptschalter an der Rückseite ein. GigA Pro Pedal Set... - Seite 22 Installation und Inbetriebnahme Audioverbindung anschließen Verbinden Sie einen der Audioausgänge des Empfängers mit Ihrem Mischpult oder Ihrem Ver‐ und in Betrieb nehmen stärker. Die folgende Abbildung zeigt beispielhaft, wie das Gerät in Ihren Bühnenaufbau integ‐ riert werden kann. UHF wireless system...
-
Seite 23: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente 5.1 Empfänger Vorderseite GigA Pro Pedal Set... - Seite 24 Anschlüsse und Bedienelemente 1 Display 2 [SELECT] Drücken Sie das Wählrad, um das Menü zu öffnen und drehen Sie es, um einen Menüpunkt auszuwählen. Drücken Sie das Wählrad erneut, um den Menüpunkt zu öffnen. 3 LEDs zur Anzeige des gewählten Programms. Die LEDs blinken, wenn das Gerät stummgeschaltet ist. 4 [PROG / MUTE] Fußschalter zur Auswahl eines Programms.
- Seite 25 Alle zuvor vorgenommenen Einstellungen werden gespeichert, auch wenn Sie das Gerät ausschalten und vom Stromnetz trennen. 11 [DC IN] Anschluss für das mitgelieferte Steckernetzteil zur Spannungsversorgung 12 [TUNER] Ausgang für ein externes Stimmgerät, ausgeführt als 6,35-mm-Klinkenbuchse (mono, unsymmetrisch) GigA Pro Pedal Set...
- Seite 26 Anschlüsse und Bedienelemente 13 [OUT B] 6,35-mm-Klinkenbuchse als unsymmetrischer Audiosignalausgang B zur direkten Verbindung mit einem Mischpult, einer Endstufe oder einem Aufnahmegerät. 14 [OUT A] 6,35-mm-Klinkenbuchse als unsymmetrischer Audiosignalausgang A zur direkten Verbindung mit einem Mischpult, einer Endstufe oder einem Aufnahmegerät. UHF wireless system...
- Seite 27 19 Zeigt den benutzten Funk-Kanal und die benutzte ID an 20 Zeigt den Batteriezustand des Senders an, von dem das Gerät gerade ein Signal empfängt. 21 Pegelanzeige für das Audiosignal. Falls der Sender ausgeschaltet oder stummge‐ schaltet ist, erscheint die Anzeige „TxMute!“ . GigA Pro Pedal Set...
-
Seite 28: Sender
Anschlüsse und Bedienelemente 5.2 Sender 22 [ACT] Infrarotsensor 23 Batteriezustandsanzeige Wenn das letzte verbliebene Segment rot leuchtet, verbleiben nur noch maximal 25 % der Akkukapazität. 24 [ON] Hauptschalter. Drücken Sie den Schalter mehrere Sekunden, um das Gerät ein- bzw. auszuschalten. 25 Antenne 26 Schnappverschlüsse für das Batteriefach. -
Seite 29: Akku-Ladestation
Anschlüsse und Bedienelemente 5.3 Akku-Ladestation GigA Pro Pedal Set... - Seite 30 Anschlüsse und Bedienelemente 29 Anschluss für das mitgelieferte Steckernetzteil zur Spannungsversorgung 30 Ladeschacht 31,32 Ladeanzeige. Die rote LED leuchtet während des Ladevorgangs, die grüne, wenn das jeweilige Gerät aufgeladen ist. 33 Betriebsanzeige. Leuchtet auf, wenn das Gerät mit der Stromversorgung verbunden ist. UHF wireless system...
-
Seite 31: Bedienung
Drehen Sie das Wählrad oder drücken Sie den Fußschalter so oft, bis der gewünschte Sender 1, 2 oder 3 ausgewählt ist. Das Display zeigt die mit diesem Sender zugeordneten Einstellungen (Programm). Die LEDs leuchten in der Farbe, die diesem Sender entspricht. GigA Pro Pedal Set... - Seite 32 Bedienung Sender und Empfänger synchro‐ nisieren Schalten Sie den Sender ein und halten Sie den Infrarotsensor des Senders direkt an den Empfängers. Drücken Sie [ACT]. ð Das Display zeigt durch die Meldung „ACT...“ an, dass die Synchronisation läuft. Nach erfolgreicher Synchronisation erscheint das Display im Grundzustand. Hier wird nun auch der Batteriezustand des Senders angezeigt, mit dem gerade synchronisiert wurde.
-
Seite 33: Programmiermodus
ð Das Menü wird geschlossen, das Display zeigt den eingestellten Wert an. Wiederholen Sie die Schritte für alle Menüpunkte, die geändert werden sollen. Drücken Sie [SET/HOME], um den Programmiermodus zu verlassen. Die folgende Tabelle zeigt die Einstellmöglichkeiten im Menü. GigA Pro Pedal Set... -
Seite 34: Wertebereich
Bedienung Menüpunkt Wertebereich Bedeutung „AntiFBACK“ 32 Hz… 330 Hz Feedback-Filter. Auswahl einer von 31 Frequenzen, die unter‐ drückt wird, um Pfeifgeräusche zu unterdrücken, die durch akustische Rückkopplungen verursacht werden. „CableTone“ 10 ' (3 m)…100 ' (30 m) Auswahl einer virtuellen Kabellänge zur Simulation der Ein‐ flüsse, die ein herkömmliches Kabel auf die Übertragung zwi‐... - Seite 35 Geräten belegt sind. Die Symbole blinken für den gerade geprüften Kanal. Um einen anderen Kanal auszuwählen, drehen Sie das Wählrad. Die Nummer des eingestellten Kanals wird unterstrichen. Drücken Sie das Wählrad, um die Einstellung zu bestätigen. GigA Pro Pedal Set...
- Seite 36 Bedienung Menüpunkt Wertebereich Bedeutung „Remove?“ Löschen eines Programms oder aller Programme auf einmal. Bis auf das Programm 1 können alle Programme gelöscht werden. „New?“ Hinzufügen eines Programms. Insgesamt können bis zu 32 Pro‐ gramme angelegt werden. „Version?“ Zeigt die Software-Version des Geräts an. UHF wireless system...
-
Seite 37: Sender
25 % der Batteriekapazität. Laden Sie den Sender in diesem Fall im Ladegerät wieder auf oder tauschen Sie den leeren Akku gegen einen aufgeladenen. Sender außer Betrieb nehmen Drücken Sie [ON] mehrere Sekunden lang, bis die Batteriezustandsanzeige erlischt. GigA Pro Pedal Set... - Seite 38 Bedienung Akku wechseln Schalten Sie den Sender aus. Drücken Sie den Schnappverschluss nach vorne, um den Batteriefachdeckel zu öffnen. Entfernen Sie den leeren Akku und ersetzen Sie ihn durch einen aufgeladenen. Beachten Sie dabei die richtige Polarität. Der Pluspol zeigt zum Geräteinneren in Richtung Klinken‐ stecker.
-
Seite 39: Technische Daten
–10 dB … +20 dB Frequenzbereich 2,400 GHz … 2,4835 GHz Empfindlichkeit –95 dBm Audio-Abtastrate 24 bit / 44,1 kHz NF-Frequenzgang 20 Hz … 20 kHz (–2 dB) Klirrfaktor (1 kHz) 0,1 % Geräuschspannungsabstand > 118 dB (A) GigA Pro Pedal Set... -
Seite 40: Sender
Technische Daten Spannungsversorgung Steckernetzteil (12 – 15 V / 1000 mA, Pluspol am Innen- oder Außenleiter) Leistungsaufnahme 1,6 W Abmessungen (B × H × T, ohne Antennen) 110 mm × 50 mm × 130 mm (1 HE) Gewicht 0,85 kg 7.2 Sender Frequenzbereich 2,400 GHz …... -
Seite 41: Akku-Ladestation
Lithium-Ionen-Akku ICR-18500, 3,7 V, 1400 mAh Lademethode Elektronische Regelung Ladestrom ca. 500 mA Spannungsversorgung über das mitgelieferte Steckernetzteil Stromaufnahme ca. 550 mA Abmessungen (B × H × T) 72 mm × 76,5 mm × 68 mm Gewicht 162 g GigA Pro Pedal Set... -
Seite 42: Stecker- Und Anschlussbelegungen
Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Sound-Erlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung eine zerstörte Endstufe, ein Kurzschluss oder „nur“... - Seite 43 Da die Störsignale auf beide Leiter gleichermaßen wirken, wird durch Subtraktion der phasen‐ gedrehten Signale das Störsignal vollkommen ausgelöscht. Das Ergebnis ist das reine Nutz‐ signal ohne Störgeräusche. Zweipolige 6,35-mm-Klinken‐ stecker (mono, unsymmetrisch) Signal Masse Dreipolige 6,35-mm-Klinkenste‐ cker (mono, symmetrisch) Signal (phasenrichtig, +) Signal (phasenverkehrt, –) Masse GigA Pro Pedal Set...
- Seite 44 Stecker- und Anschlussbelegungen XLR-Stecker (symmetrisch) Masse, Abschirmung Signal (phasenrichtig, +) Signal (phasenverkehrt, –) Abschirmung am Steckergehäuse (optional) UHF wireless system...
-
Seite 45: Fehlerbehebung
Fehlerbehebung Fehlerbehebung Nachfolgend sind einige Probleme aufgeführt, die während des Betriebs vorkommen können. Hier finden Sie einige Vorschläge zur einfachen Fehlerbehebung: GigA Pro Pedal Set... - Seite 46 Fehlerbehebung Symptom Abhilfe Kein Ton 1. Überprüfen Sie die Spannungsversorgung von Sender und Empfänger. 2. Stellen Sie sicher, dass Sender und Empfänger im selben Frequenzbereich arbeiten. Der Frequenzbereich ist an den Geräten vermerkt. 3. Sind Sender und Empfänger auf denselben Kanal und dieselbe ID eingestellt? 4.
- Seite 47 Frequenzen und Kanäle. 3. Störungen können auch von anderen Funk- und In-Ear-Systeme verursacht werden. Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, wenden Sie sich bitte an unser Service Center. Die Kontaktdaten finden Sie unter www.thomann.de. GigA Pro Pedal Set...
-
Seite 48: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 49 Fassung. Entsorgen Sie Ihr Altgerät nicht mit dem normalen Hausmüll. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom‐ munale Entsorgungseinrichtung. Beachten Sie dabei die in Ihrem Land geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. GigA Pro Pedal Set...
- Seite 50 Notizen UHF wireless system...
- Seite 52 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
