INSTALLATION
Sicherheit
INSTALLATION
6. Sicherheit
Die Installation, Inbetriebnahme sowie Wartung und Reparatur
des Gerätes darf nur von einem Fachhandwerker durchgeführt
werden.
6.1
Allgemeine Sicherheitshinweise
Wir gewährleisten eine einwandfreie Funktion und Betriebssi-
cherheit nur, wenn das für das Gerät bestimmte Original-Zube-
hör und die originalen Ersatzteile verwendet werden.
6.2 Vorschriften, Normen und Bestimmungen
Hinweis
Beachten Sie alle nationalen und regionalen Vorschrif-
ten und Bestimmungen.
7.
Gerätebeschreibung
Trinkwarmwasser
Zur Trinkwasser-Erwärmung strömt das Kaltwasser zum Plat-
ten-Wärmeübertrager. Das Messsystem „Thermo Fluid System"
registriert die Warmwasseranforderung. Das Heizwasser aus
dem Heizungsvorlauf wird zum Teil über den Wärmeübertra-
ger geleitet, um das Trinkwasser auf die gewünschte Tempera-
tur zu erwärmen. Aus dem Kaltwasser-Anschluss wird je nach
Bedarf das Trinkwasser durch den Wärmeübertrager geleitet
und erwärmt. Das Trinkwasser strömt vom Wärmeübertrager
zum „Warmwasser Auslauf". Mit dem Volumenstrombegrenzer
im „Warmwasser Auslauf" kann die maximale Trinkwassermen-
ge begrenzt werden.
Im Gerät befindet sich ein Kaltwasserverteiler, von dem aus ein
„Kaltwasser Auslauf" die Entnahmestellen versorgt.
Raumheizung z. B. Radiatoren
Heizwasser aus dem Wärmeerzeuger wird vom Gerät über
den „Wärmeerzeuger Vorlauf" und den Schmutzfilter in die
Heizkreise verteilt.
Der gemeinsame Rücklauf zur Versorgungsseite führt über den
„Wärmeerzeuger Rücklauf" mit Differenzdruckregler.
Das Heizwasser aus dem „Wärmeerzeuger Vorlauf" wird direkt
über den „Heizung Vorlauf" dem ungemischten Heizkreis z. B.
Radiatoren zugeführt.
Mit dem als Zubehör erhältlichen Stellantrieb und Raumtem-
peraturregler kann die Versorgung des Heizkreises zentral un-
terbrochen werden, wenn die gewünschte Raumtemperatur
erreicht ist.

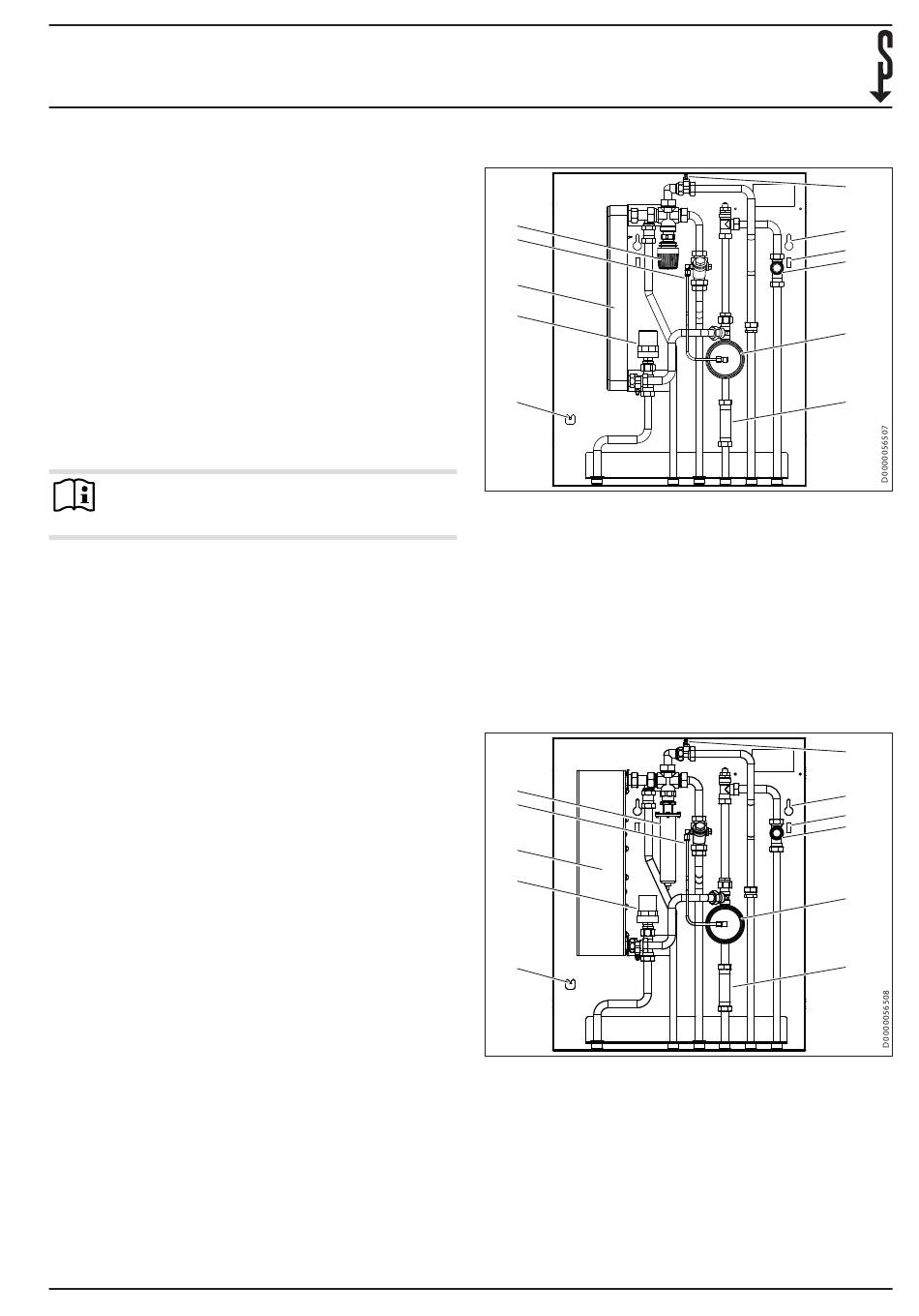

WSP, WSG
WSP
11
10
9
8
7
1 Entlüftungsschraube
2 Bohrloch Aufhängung Aufputz
3 Bohrloch Aufhängung im Unterputz-Gehäuse
4 Ventil für Raumheizung
5 Differenzdruckregler
6 Passstück Wärmemengenzähler
7 Anschluss Potenzialausgleich
8 Druckstoßminderer
9 Platten-Wärmeübertrager
10 Schmutzfilter mit Sieb
11 Temperaturregler „Thermo Fluid System"
WSG
11
10
9
8
7
1 Entlüftungsschraube
2 Bohrloch Aufhängung Aufputz
3 Bohrloch Aufhängung im Unterputz-Gehäuse
4 Ventil für Raumheizung
5 Differenzdruckregler
6 Passstück Wärmemengenzähler
7 Anschluss Potenzialausgleich
8 Druckstoßminderer
9 Platten-Wärmeübertrager
10 Schmutzfilter mit Sieb
11 Temperaturregler „Thermo Fluid System"
1
2
3
4
5
6
1
2
3
4
5
6
| 5
