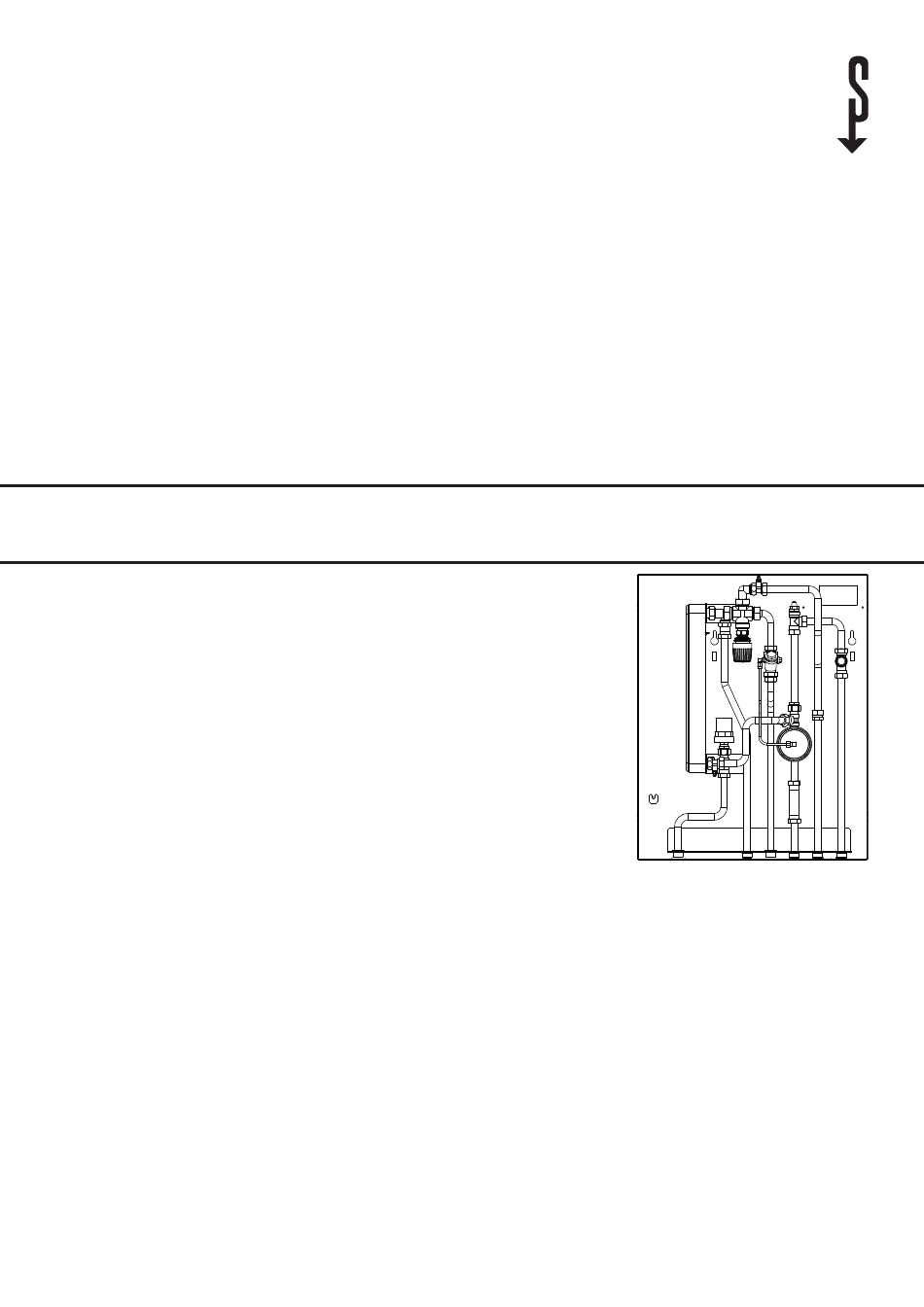

- Seite 1 BEDIENUNG UND INSTALLATION Profi Select Wohnungsstation Trinkwarmwasser und Heizung » WSP-1 » WSP-2 » WSP-3 » WSG-1 » WSG-2 » WSG-3...
-
Seite 2: Inhaltsverzeichnis
INHALT | BEDIENUNG Allgemeine Hinweise BEDIENUNG BEDIENUNG Allgemeine Hinweise ������������������������� 2 Mitgeltende Dokumente ���������������������� 2 Sicherheitshinweise �������������������������� 2 1. Allgemeine Hinweise Andere Markierungen in dieser Dokumentation ��� 3 Hinweise am Gerät ��������������������������� 3 Das Kapitel „Bedienung“ richtet sich an den Gerätebenutzer Maßeinheiten �������������������������������... -
Seite 3: Andere Markierungen In Dieser Dokumentation
BEDIENUNG Sicherheit 1.3 Andere Markierungen in dieser 2.2 Sicherheitshinweise Dokumentation WARNUNG Verletzung Das Gerät kann von Kindern ab 8 Jahren sowie von Hinweis Personen mit verringerten physischen, sensori- Allgemeine Hinweise werden mit dem nebenstehen- schen oder mentalen Fähigkeiten oder Mangel an den Symbol gekennzeichnet. -
Seite 4: Gerätebeschreibung
BEDIENUNG Gerätebeschreibung 3. Gerätebeschreibung Das Gerät stellt Trinkwasser mit der gewünschten Tempera- tur und in der benötigten Menge an den Entnahmestellen zur Verfügung. Dies geschieht innerhalb der Leistungsgrenzen des Gerätes. Heizwasser wird an die angeschlossenen Heizkörper verteilt. 4. Reinigung, Pflege und Wartung Zur Pflege des Gehäuses genügt ein feuchtes Tuch. -
Seite 5: Installation
INSTALLATION Sicherheit INSTALLATION 6. Sicherheit Die Installation, Inbetriebnahme sowie Wartung und Reparatur des Gerätes darf nur von einem Fachhandwerker durchgeführt werden. Allgemeine Sicherheitshinweise Wir gewährleisten eine einwandfreie Funktion und Betriebssi- cherheit nur, wenn das für das Gerät bestimmte Original-Zube- hör und die originalen Ersatzteile verwendet werden. 6.2 Vorschriften, Normen und Bestimmungen Hinweis 1 Entlüftungsschraube... -
Seite 6: Einbauoptionen
INSTALLATION Gerätebeschreibung Einbauoptionen Hinweis Die Beschreibungen der Einbauoptionen finden Sie im Hinweis Kapitel „Einbauoptionen“. Die Maße und Anschlüsse sowie die Datentabellen zu den Einbauoptionen finden Sie im Kapitel „Technische Die Wohnungsstation ist mit den von Ihnen gewählten Ein- Daten“. bauoptionen ausgestattet. Die Einbauoptionen sind im Be- stell-Code enthalten. - Seite 7 INSTALLATION Gerätebeschreibung [1.2] Gemischter Heizkreis elektrisch geregelt | E1-HKE Ungemischter Heizkreis | E2-HKU inkl. Heizkreisanschluss inklusive Verrohrung in der Grundstation zum Anschluss für einen ungemischten Heizkreis z. B. Radi- Betriebsanleitung Regelung „ECL Comfort 210“ atoren Instruktion Regelung „ECL Comfort 210“ Absperrungen und Zonenventil zur manuellen Einregulierung Gemischter Heizkreis mit Hocheffizienz-Pumpe inklusive Ver- des Heizkreises sind integriert.
- Seite 8 INSTALLATION Gerätebeschreibung Zirkulationspumpe für Trinkwasser | E4-ZP [6.1] Heizkreisverteiler | E6-HKV-3 [6.2] Heizkreisverteiler | E6-HKV-3 inkl. [6.3] Heizkreisverteiler | E6-HKV-4 - Zeitschaltuhr [6.4] Heizkreisverteiler | E6-HKV-5 Trinkwasserzirkulationspumpenset zur Versorgung entfernter [6.6] Heizkreisverteiler | E6-HKV-7 Entnahmestellen, bestehend aus Zirkulationspumpe, analo- [6.7] Heizkreisverteiler | E6-HKV-8 ge Zeitschaltuhr beigelegt, Sicherheitsventil (ersetzt Wasser- [6.8]...
- Seite 9 INSTALLATION Gerätebeschreibung [7.1] Wärmedämmung Rohrleitung | E7-WDR-1 [10] Reglerklemmleiste | E10-RKL [7.2] Wärmedämmung Rohrleitung | E7-WDR-2 inkl. Wärmedämmung der Rohrstrecke in der Wohnungsstation aus Installationsanleitung Regelverteiler „ASV6-002“ hochflexiblem Dämmmaterial mit hohem Wasserdampf-Diffu- Reglerklemmleiste zur Verdrahtung von Stellantrieben und sionswiderstand und niedriger Wärmeleitfähigkeit Raumthermostaten Zusätzlich ist eine Pumpenlogik 230 VAC integriert, die im Be- Entleerungsset | E8-ES...
-
Seite 10: Zubehör
INSTALLATION Gerätebeschreibung Zubehör [11.1] Kaltwasserzähler-Passstück | E11-KP Kaltwasserzähler Passstück zum Einbau eines Kaltwasserzäh- Folgende Einbauoptionen sind auch als Zubehör erhältlich: lers (ohne Kaltwasserabgang) - Z3-GAK-2 Gehäuse Aufputz, kurz - Z3-AGAK-2 Gehäuse Aufputz, kurz - Z3-GAL-1 Gehäuse Aufputz, lang - Z3-AGAL-1 Gehäuse Aufputz, lang - Z3-GUK-2 Gehäuse Unterputz, kurz - Z3-AGUK-2 Gehäuse Unterputz, kurz - Z3-GUL-1 Gehäuse Unterputz, lang... -
Seite 11: Vorbereitungen
INSTALLATION Vorbereitungen 8. Vorbereitungen 9.1.2 Aufputz f Markieren Sie die Position der Bohrlöcher für das Gerät an der Wand (siehe Kapitel „Technische Daten / Maße und Montageort Anschlüsse“). f Installieren Sie das Gerät in einem gut belüfteten, trocke- f Montieren Sie das Gerät mit den beiliegenden Dübeln nen und frostfreien Raum. -
Seite 12: Wasseranschluss
INSTALLATION Inbetriebnahme 10. Inbetriebnahme 9.2 Wasseranschluss f Prüfen Sie die Rohrleitungen und Verbindungen auf Sachschaden Dichtheit. Schmutz und Schlamm können sich im Gerät abset- f Führen Sie eine Sichtkontrolle auf Dichtheit des Gerätes zen und zu Überhitzungen, Geräuschen und Korrosion durch. -
Seite 13: Einstellungen
INSTALLATION Einstellungen 11. Einstellungen 14. Störungsbehebung Problem Ursache Behebung Hinweis Das Trinkwasser und Absperrventile sind ge- Prüfen Sie, ob im Gerät die Heizkörper werden schlossen. alle Absperrventile ge- Die notwendigen Einstellungen zu den Einbauopti- nicht warm. öffnet sind. onen sind im Kapitel „Einbauoptionen“ beschrieben. Das Sieb im Schmutzfil- Prüfen Sie, ob das Sieb ter ist verunreinigt. -
Seite 14: Technische Daten
INSTALLATION Technische Daten 15. Technische Daten WSP-1 für Trinkwarmwasser und Fußbodenheizung inkl. Einbauoptionen [1.1] Gemischter Heizkreis thermostatisch geregelt | 15.1 Maße und Anschlüsse E1-HKT [11.1] Kaltwasserzähler-Passstück | E11-KP WSP für Trinkwarmwasser und Radiatoren WSP-1 WSP-2 WSP-3 c01 Kaltwasser Zulauf Außengewinde G 3/4... - Seite 15 INSTALLATION Technische Daten WSP-1 für Trinkwarmwasser, Fußbodenheizung und WSG für Trinkwarmwasser und Radiatoren Radiatoren inkl. Einbauoptionen [1.1] Gemischter Heizkreis thermostatisch geregelt | E1-HKT Ungemischter Heizkreis | E2-HKU Zirkulationspumpe für Trinkwasser | E4-ZP [11.2] Kaltwasserzähler-Passstück und Kaltwasserabgang | E11-KPA WSG-1 WSG-2 WSG-3 c01 Kaltwasser Zulauf Außengewinde...
- Seite 16 INSTALLATION Technische Daten WSG-1 für Trinkwarmwasser und Fußbodenheizung inkl. WSG-1 für Trinkwarmwasser, Fußbodenheizung und Einbauoptionen Radiatoren inkl. Einbauoptionen [1.1] Gemischter Heizkreis thermostatisch geregelt | [1.1] Gemischter Heizkreis thermostatisch geregelt | E1-HKT E1-HKT [11.1] Kaltwasserzähler-Passstück | E11-KP Ungemischter Heizkreis | E2-HKU Zirkulationspumpe für Trinkwasser | E4-ZP [11.2] Kaltwasserzähler-Passstück und Kaltwasserabgang | E11-KPA...
- Seite 17 INSTALLATION Technische Daten [3.3] Gehäuse Aufputz, kurz | E3-GAK-2 [3.5] Gehäuse Unterputz, kurz | E3-GUK-2 [3.3A] Gehäuse Aufputz, kurz | E3-AGAK-2 [3.5A] Gehäuse Unterputz, kurz | E3-AGUK-2 [3.4] Gehäuse Aufputz, lang | E3-GAL-1 [3.4A] Gehäuse Aufputz, lang | E3-AGAL-1 [3.6] Gehäuse Unterputz, lang | E3-GUL-1 [3.6A] Gehäuse Unterputz, lang | E3-AGUL-1...
- Seite 18 INSTALLATION Technische Daten [3.7] Gehäuse Unterputz, lang | E3-GUL-2 [3.7A] Gehäuse Unterputz, lang | E3-AGUL-2 [3.8] Gehäuse Aufputz, lang | E3-GAL-2 [3.8A] Gehäuse Aufputz, lang | E3-AGAL-2 18 | WSP, WSG...
-
Seite 19: Datentabellen
INSTALLATION Technische Daten 15.2 Datentabellen WSP-1 WSP-2 WSP-3 234661 234662 234663 Hydraulische Daten Druckverlust trinkwasserseitig ohne Mengenbegrenzer Max. Durchflussmenge primärseitig, inkl. Differenzdruckregler u. Wärmemengenzähler bei dp = 600 hPa 1250 1566 Leistung primärseitig Zapfmenge bei primär 55/25 °C, sekundär 10/48 °C... - Seite 20 Max. Volumenstrom Heizung bei 250 hPa Differenzdruck m³/h Max. Volumenstrom Heizung bei 300 hPa Differenzdruck m³/h Umwälzpumpentyp Yonos Para RS 15/6 Geeignet für WSP-1...WSP-3 | WSG-1...WSG-3 [1.2] Gemischter Heizkreis elektrisch geregelt | E1-HKE E1-HKE Regelbereich °C 20 bis 3 K unter max. Vorlauftemperatur Max.
-
Seite 21: Kundendienst Und Garantie
KUNDENDIENST UND GARANTIE Erreichbarkeit Soweit eine Garantieleistung erbracht wird, übernehmen wir Sollte einmal eine Störung an einem unserer Produkte auftreten, keine Haftung für die Beschädigung eines Gerätes durch Dieb- stehen wir Ihnen natürlich mit Rat und Tat zur Seite. stahl, Feuer, Aufruhr oder ähnliche Ursachen. Rufen Sie uns an: Über die vorstehend zugesagten Garantie leistungen hinausgehend 05531 702-111... -
Seite 22: Umwelt Und Recycling
UMWELT UND RECYCLING Entsorgung von Transport- und Verkaufsverpackungsmaterial Damit Ihr Gerät unbeschädigt bei Ihnen ankommt, haben wir es sorgfältig verpackt. Bitte helfen Sie, die Umwelt zu schützen, und entsorgen Sie das Verpackungsmaterial des Gerätes sach- gerecht. Wir beteiligen uns gemeinsam mit dem Großhandel und dem Fachhandwerk / Fachhandel in Deutschland an einem wirksamen Rücknahme- und Entsorgungskonzept für die um- weltschonende Aufarbeitung der Verpackungen. - Seite 23 NOTIZEN WSP, WSG | 23...
- Seite 24 STIEBEL ELTRON GmbH & Co. KG EHT Haustechnik GmbH | Markenvertrieb AEG Dr.-Stiebel-Str. 33 | 37603 Holzminden Gutenstetter Straße 10 | 90449 Nürnberg Tel. 05531 702-0 | Fax 05531 702-480 Tel. 0911 9656-250 | Fax 0911 9656-444 info@stiebel-eltron.de info@eht-haustechnik.de www.stiebel-eltron.de www.aeg-haustechnik.de...
