Anschluss Des Universal-Pufferspeichers - PHÖNIX Typ UPK Montage- Und Betriebsanleitung

Inhaltsverzeichnis

Werbung

Speicher
7.
Anschluß des Universal-
Pufferspeichers
Der Speicher ist an den Abgängen mit flachdichtenden
Anschlüssen versehen, so dass die Verbindung flach-
dichtend mit Einlegeteil und Überwurfmutter (als
Zubehör erhältlich) ausgeführt werden kann. Als
Alternative können die Verbindungen auch mit Hanf
und Neofermit oder mit Teflonband abgedichtet wer-
den. Achtung: Im Solarkreis darf aufgrund der mög-
lichen hohen Temperaturen kein Teflonband verwendet
werden. Warm- und Kaltwasseranschluss sowie
Zirkulationsanschluss werden genauso ausgeführt wie
bei einem klassischen Warmwasserspeicher.
Für die Befüllung und Entleerung ist nach der
Sicherheitsgruppe Ihres Hauswasseranschlusses am
Kaltwasseranschluss des Speichers an der tiefsten
Stelle ein KFE-Hahn (Kugel-Füll- und Entleerhahn nicht
im Lieferumfang) vorzusehen.
Alle Anschlussleitungen des Speichers sollten unbe-
dingt isoliert werden, da sie sonst große thermische
Verluste verursachen können. Die Leitungen der
Nachheizung, als auch der Warmwasseranschluß und
ggf. die Zirkulation sollten mit 100 % gedämmt werden
(entsprechend Heizungsanlagenverordnung).
Beim trinkwasserseitigen Anschluss des
Speichers an das Trinkwassernetz sind die
Vorgaben der DIN 1988 inklusive der zuläs-
sigen Werkstoffkombinationen zu berück-
sichtigen. Die Nichtbeachtung der Empfehlungen und
Vorgaben der DIN 1988 führt zum Ausschluß der
Garantie für daraus entstehende Schäden am
Speicher und Trinkwassernetz.
des Speichers darf max. 3 bar aufweisen.
Bei Arbeiten am Trinkwasserteil des Speichers,
verbunden mit trinkwasserseitigem Druckabfall
(z.B. Wartungsarbeiten), muß erst der Druck im
Heizungsteil des Speichers abgebaut werden,
bevor
(Edelstahleinsatz)
Druckschläge im Trinkwassernetz sind durch
geeignete
(Ausdehnungsgefäß,
Armaturen etc.). Entstehende Schäden aus der
Nichtbeachtung dieser Vorgabe sind von der
Garantie ausgeschlossen.
nenfalls nachgezogen werden. Das Anzugsmoment
sollte 20 bis 30 Nm betragen. Wird dies nicht
berücksichtigt,
Flanschschrauben durch Undichtigkeit der Dichtung
korrodieren und die Dichtung vorzeitig zerstört wird.
Für hieraus resultierende Schäden wird keine Garantie
gewährt.

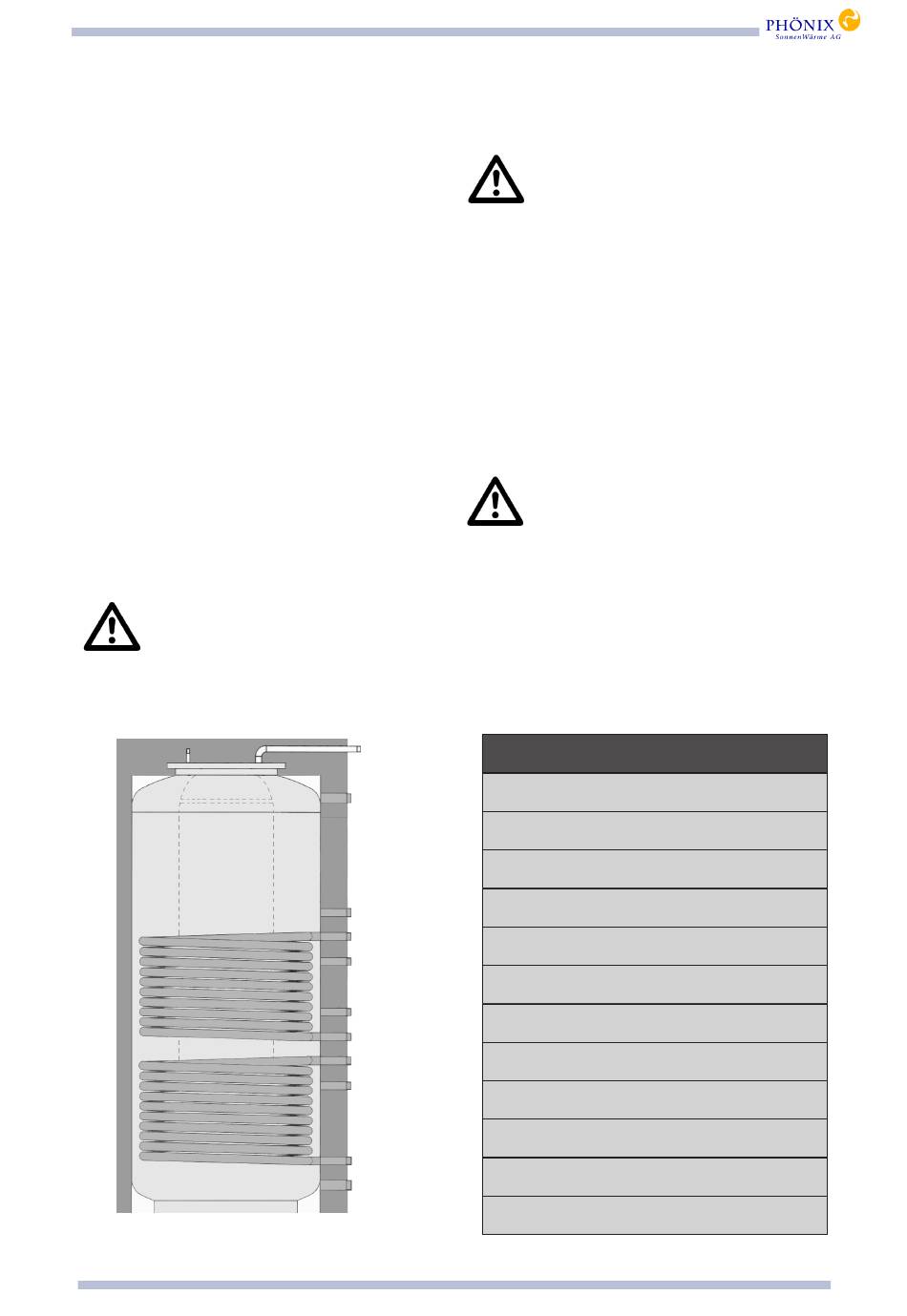

KW/WW/Z
KW/WW/Z
KV
KV
KR1
HV
KR1/ HV
SV1
SV1
KR2
KR2
HR
HR
SR1
SV2
SR1
Res
SV2
Res
SR2
SR2
FBR
FBR
Beim Befüllen des Speichers zuerst den
Trinkwasserteil befüllen und druckbeauf-
schlagen (Trinkwasserdruck), danach den
Pufferwasserteil. Der Druck im Pufferteil
der
Druck
im
abgebaut
Maßnahmen
zu
schließverzögernde
Vor dem Befüllen/Inbetriebnahme sowie
nach
dem
ersten
Hochheizen
Speichers müssen die Verschraubungen
am Flanschdeckel kontrolliert und gegebe-
besteht
die
Gefahr,
Legende
Kaltwasser / Warmwasser /
Zirkulation
Kesselvorlauf (
5
/
4 "
AG)
Kesselrücklauf bei Variante
Rücklaufanhebung (1
"
AG)
Heizungs-Vorlauf (1
"
AG)
solarer Vorlauf (1
"
AG) oberer WT
Kesselrücklauf bei Variante Standard
"
(Pufferanschluss) (1
AG)
"
Heizungsrücklauf (1
AG)
"
solarer Rücklauf (1
AG) oberer WT
solarer Vorlauf (1
"
AG) unterer WT
"
Reserve (1
AG)
solarer Rücklauf (1
"
AG) unterer WT
Kesselrücklauf Festbrennstoff (
Universal-Pufferspeicher - 13
Innenbehälter
werden
darf.
verhindern
des
dass
die
5
4 "
/
AG)
