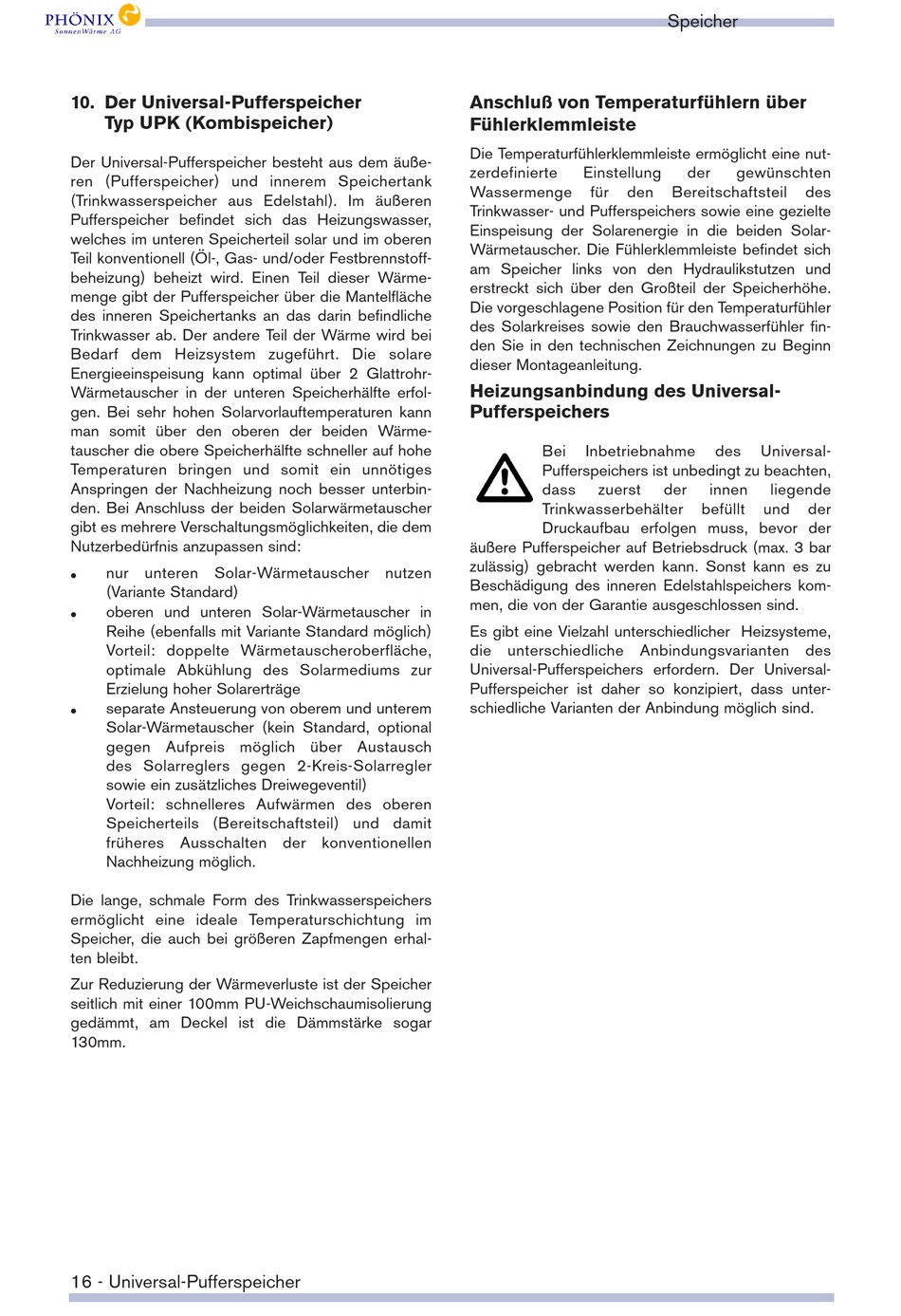

10. Der Universal-Pufferspeicher
Typ UPK (Kombispeicher)
Der Universal-Pufferspeicher besteht aus dem äuße-
ren (Pufferspeicher) und innerem Speichertank
(Trinkwasserspeicher aus Edelstahl). Im äußeren
Pufferspeicher befindet sich das Heizungswasser,
welches im unteren Speicherteil solar und im oberen
Teil konventionell (Öl-, Gas- und/oder Festbrennstoff-
beheizung) beheizt wird. Einen Teil dieser Wärme-
menge gibt der Pufferspeicher über die Mantelfläche
des inneren Speichertanks an das darin befindliche
Trinkwasser ab. Der andere Teil der Wärme wird bei
Bedarf dem Heizsystem zugeführt. Die solare
Energieeinspeisung kann optimal über 2 Glattrohr-
Wärmetauscher in der unteren Speicherhälfte erfol-
gen. Bei sehr hohen Solarvorlauftemperaturen kann
man somit über den oberen der beiden Wärme-
tauscher die obere Speicherhälfte schneller auf hohe
Temperaturen bringen und somit ein unnötiges
Anspringen der Nachheizung noch besser unterbin-
den. Bei Anschluss der beiden Solarwärmetauscher
gibt es mehrere Verschaltungsmöglichkeiten, die dem
Nutzerbedürfnis anzupassen sind:
nur unteren Solar-Wärmetauscher nutzen
˜
(Variante Standard)
oberen und unteren Solar-Wärmetauscher in
˜
Reihe (ebenfalls mit Variante Standard möglich)
Vorteil: doppelte Wärmetauscheroberfläche,
optimale Abkühlung des Solarmediums zur
Erzielung hoher Solarerträge
separate Ansteuerung von oberem und unterem
˜
Solar-Wärmetauscher (kein Standard, optional
gegen Aufpreis möglich über Austausch
des Solarreglers gegen 2-Kreis-Solarregler
sowie ein zusätzliches Dreiwegeventil)
Vorteil: schnelleres Aufwärmen des oberen
Speicherteils (Bereitschaftsteil) und damit
früheres Ausschalten der konventionellen
Nachheizung möglich.
Die lange, schmale Form des Trinkwasserspeichers
ermöglicht eine ideale Temperaturschichtung im
Speicher, die auch bei größeren Zapfmengen erhal-
ten bleibt.
Zur Reduzierung der Wärmeverluste ist der Speicher
seitlich mit einer 100mm PU-Weichschaumisolierung
gedämmt, am Deckel ist die Dämmstärke sogar
130mm.
16 - Universal-Pufferspeicher
Anschluß von Temperaturfühlern über
Fühlerklemmleiste
Die Temperaturfühlerklemmleiste ermöglicht eine nut-
zerdefinierte
Einstellung
Wassermenge
für
den
Trinkwasser- und Pufferspeichers sowie eine gezielte
Einspeisung der Solarenergie in die beiden Solar-
Wärmetauscher. Die Fühlerklemmleiste befindet sich
am Speicher links von den Hydraulikstutzen und
erstreckt sich über den Großteil der Speicherhöhe.
Die vorgeschlagene Position für den Temperaturfühler
des Solarkreises sowie den Brauchwasserfühler fin-
den Sie in den technischen Zeichnungen zu Beginn
dieser Montageanleitung.
Heizungsanbindung des Universal-
Pufferspeichers
Bei
Inbetriebnahme
Pufferspeichers ist unbedingt zu beachten,
dass
zuerst
Trinkwasserbehälter
Druckaufbau erfolgen muss, bevor der
äußere Pufferspeicher auf Betriebsdruck (max. 3 bar
zulässig) gebracht werden kann. Sonst kann es zu
Beschädigung des inneren Edelstahlspeichers kom-
men, die von der Garantie ausgeschlossen sind.
Es gibt eine Vielzahl unterschiedlicher Heizsysteme,
die unterschiedliche Anbindungsvarianten des
Universal-Pufferspeichers erfordern. Der Universal-
Pufferspeicher ist daher so konzipiert, dass unter-
schiedliche Varianten der Anbindung möglich sind.
Speicher
der
gewünschten
Bereitschaftsteil
des
des
Universal-
der
innen
liegende
befüllt
und
der
