Verwandte Anleitungen für PHÖNIX Typ S
Inhaltszusammenfassung für PHÖNIX Typ S

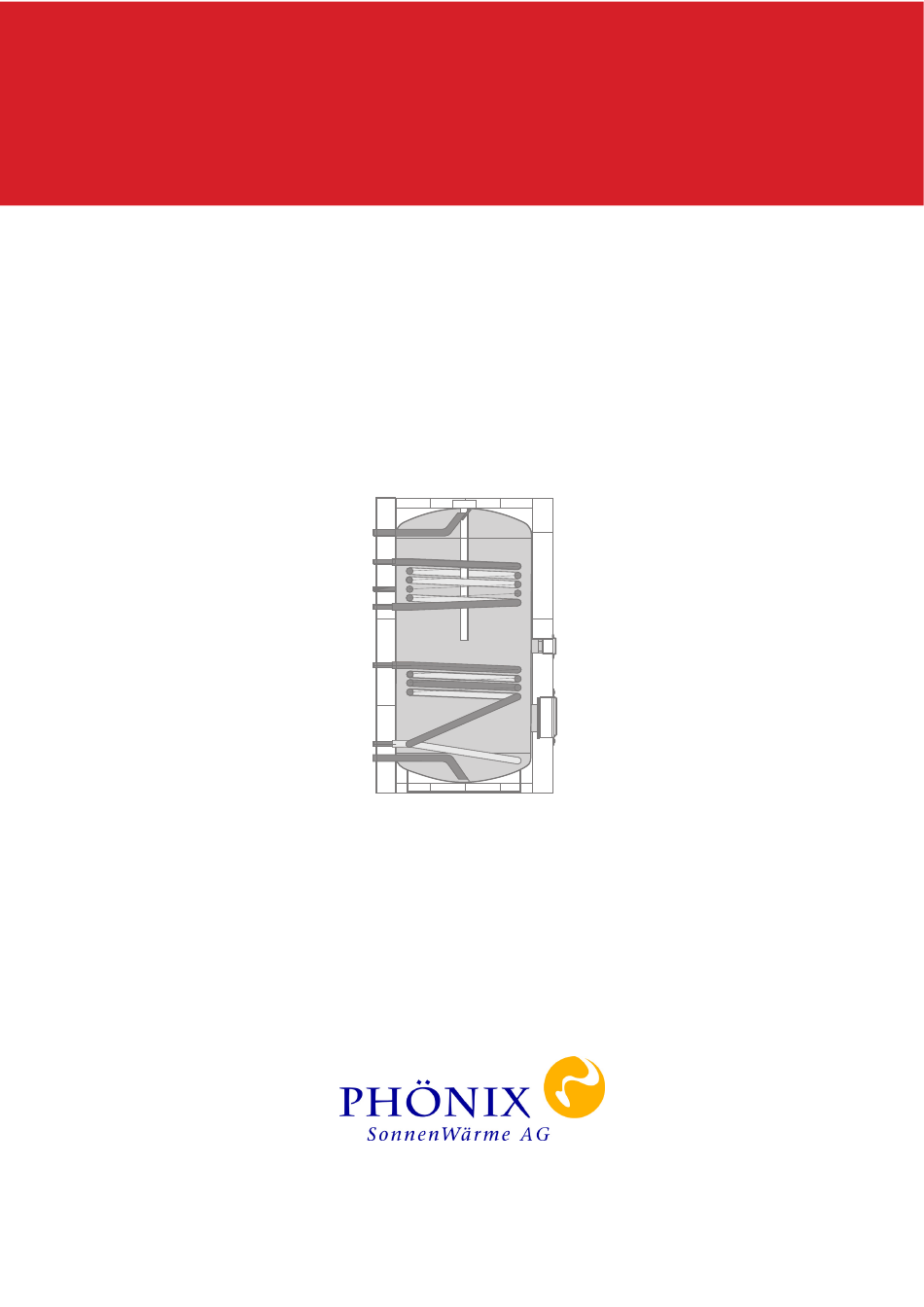

- Seite 1 Solarspeicher Typ S zur solaren Brauchwasser- erwärmung M O NTAG E - U N D B ETR I E B SAN LE ITU N G YS S 020 0 0 0...
- Seite 2 Solarspeicher...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Der Solarspeicher 1. 1 . 300 Liter - Brauchwasserspeicher 1.2. 300 Liter - Brauchwasserspeicher (niedrige Bauweise) 6 400 Liter - Brauchwasserspeicher 500 Liter - Brauchwasserspeicher Montage des Speichers Montage des Brauchwassermischers Solarspeicher S-300, S-400, S-500 Anschluß Solarspeicher Anschluß Warmwasserzirkulation Einbau eines elektrischen Einschraubheizkörpers Korrosionsschutz der Speicher Wartung... -
Seite 4: Der Solarspeicher
Speicher Der Solarspeicher 1. 1 . 300 Liter - Brauchwasserspeicher Typ: S-300 Inhalt: 300 Liter Material: Stahl zweifach emailliert nach DIN 4753, außen grundiert Wärmetauscher: Glattrohrwärmetauscher Solar 1,5 m Nachheizung 1,2 m Korrosionsschutz: Mg-Opferanode oben (optional mit Schnelltestfunktion seitlich erhältlich) Anschlüsse: Nachheizung mit 1 "... - Seite 5 Speicher Solarspeicher-5...
-
Seite 6: Liter - Brauchwasserspeicher (Niedrige Bauweise, Z.b. Für Dachheizzentrale)
Speicher 1.2. 300 Liter - Brauchwasserspeicher (niedrige Bauweise, z.B. für Dachheizzentrale) Typ: S-300/2 Inhalt: 300 Liter Material: Stahl zweifach emailliert nach DIN 4753, außen grundiert Wärmetauscher: Glattrohrwärmetauscher Solar 1,5 m Nachheizung 1,2 m Korrosionsschutz: Mg-Opferanode oben " Anschlüsse: Nachheizung mit 1 Außengewinde flachdichtend, Warm- und Kaltwasser mit 1 "... - Seite 7 Speicher Solarspeicher-7...
-
Seite 8: Liter - Brauchwasserspeicher
Speicher 400 Liter - Brauchwasserspeicher Typ: S-400 Inhalt: 400 Liter Material: Stahl zweifach emailliert nach DIN 4753, außen grundiert Wärmetauscher: Glattrohrwärmetauscher Solar 1,7 m , Nachheizung 1,2 m Korrosionsschutz: Mg-Opferanode oben (optional mit Schnelltestfunktion seitlich erhältlich) " Anschlüsse: Nachheizung mit 1 Außengewinde flachdichtend, Warm- und Kaltwasser mit 1 "... - Seite 9 Speicher Solarspeicher-9...
-
Seite 10: Liter - Brauchwasserspeicher
Speicher 500 Liter - Brauchwasserspeicher Typ: S-500 Inhalt: 500 Liter Material: Stahl zweifach emailliert nach DIN 4753, außen grundiert Wärmetauscher: Glattrohrwärmetauscher Solar 2, 1 m , Nachheizung 1,3 m Korrosionsschutz: Mg-Opferanode oben Anschlüsse: Nachheizung mit 1 " Außengewinde flachdichtend, Warm- und "... - Seite 11 Speicher Solarspeicher-11...
-
Seite 12: Montage Des Speichers
Speicher Montage des Speichers Transport des Speichers Kippmaß des Speichers. Eventuell muß die Für den Transport des Speichers sind 3-4 Personen notwendig. Außerdem benötigen Dämmung für den Transport entfernt werden. Sie Transportgurte und ggf. eine Treppensak- Dazu den Speicherdeckel entfernen und die kkarre. -
Seite 13: Solarspeicher S-300, S-400, S-500
Speicher Solarspeicher S-300, S-400, S-500 Bei dem Solarspeicher handelt es sich um lerklemmleiste, an der der Speicher-Tempera- einen hochwertigen Brauchwasserspeicher turfühler variabel angebracht werden kann. aus Stahl. Dieser ist innen 2-fach emailliert Zur Reduzierung der Wärmeverluste ist der (nach DIN 4753) und außen grundiert. In den gesamte Speicher mit einer 100 mm PU- Speicher sind zwei großflächige Glattrohr- Weichschaumisolierung gedämmt. - Seite 14 Speicher Solarspeicher-14...
-
Seite 15: Anschluß Warmwasserzirkulation
Speicher Anschluß Warmwasserzirkulation Der Nutzen der Zirkulation liegt im Wesent- Zirkulation als Zubehör erhältlich). Ziel der lichen im gesteigerten Komfort bei der Zirkulationssteuerung ist es, die Laufzeit der Warmwasserversorgung. Auf der anderen Pumpe erheblich zu reduzieren und damit Seite einerseits den Energieverbrauch der Pumpe verursacht eine Zirkulation erhöhte Wärme- zu senken und andererseits die Wärmeverlu- verluste in den Leitungen, benötigt elektri-... - Seite 16 Speicher Anschlußvariante B (mit Brauchwassermischer) Das nachfolgende Bild zeigt den Anschluß einer Zirkulation an einen Solarspeicher bei Einbau des Brauchwassermischers. Der Zirkulationsstrang muß, wie abgebildet, sowohl an den Kalt- wasserzulauf des Brauchwassermischers als auch an den Zirkulationsanschluß des Speichers angeschlossen werden. Ist die Steuerung der Zirkulation schlecht Ihr Solarberater bzw.
-
Seite 17: Einbau Eines Elektrischen Einschraubheizkörpers
Speicher Einbau eines elektrischen Einschraubheizkörpers S-300, S-400, S-500 Ist für die Nachheizung des Brauchwassers die erste Inbetriebnahme muss durch einen die Installation eines Öl- oder Gasheizkes- Fachmann erfolgen. Die dem Heizkörper bei- sels nicht möglich, kann in die Solarspeicher liegende Betriebsanleitung ist hierbei unbe- S-300, S-400 sowie S-500 über eine seitli- dingt zu beachten! 2 "... -
Seite 18: Wartung
Speicher 11. Wartung Die Magnesiumschutzanode ist bei emaillier- ben. Verbleibt der Zeiger im roten Bereich, ten Speichern mindestens einmal jährlich auf ist entweder die Opferanode abgenutzt und volle Funktion zu prüfen und ggf. zu erneu- gibt nicht mehr genug Schutzstrom ab oder ern. -
Seite 19: Garantiebedingungen
Speicher 12. Garantiebedingungen Die PHÖNIX SonnenWärme AG übernimmt sowie chemischer oder elektrischer Einflüs- für die von ihr gelieferten Speicher eine se. Für Verschleißteile, Teile aus Glas und Garantie von 5 Jahren gemäß den folgenden Kunststoff und andere leicht zerbrechliche Garantiebedingungen: Teile sowie für Lackschäden wird keine Haf- tung übernommen. - Seite 20 PHÖNIX SonnenWärme AG Ostendstraße 1 D-12459 Berlin info@sonnenwaermeag.de www.sonnenwaermeag.de...
