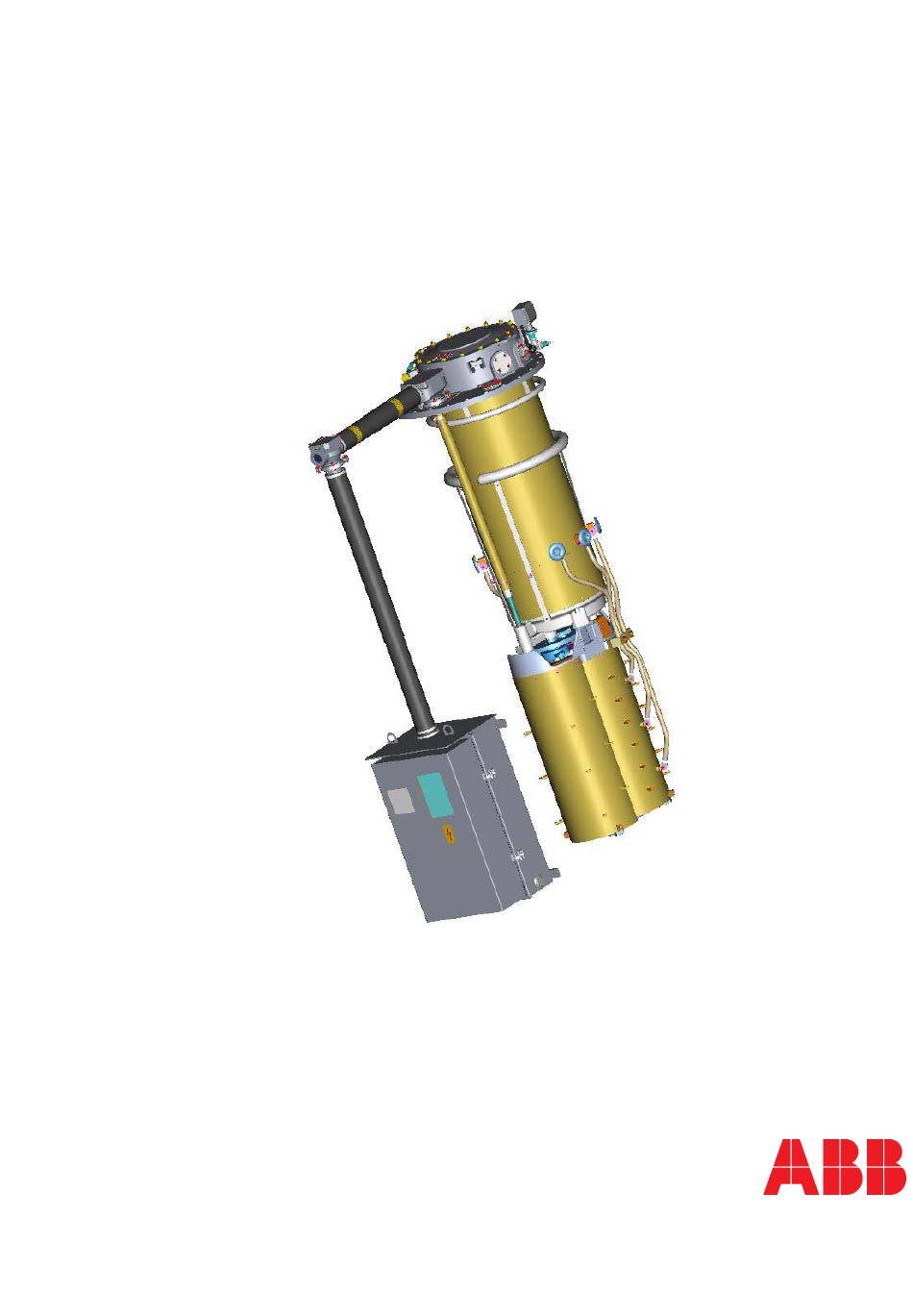

- Seite 1 1ZSE 5492-155 de, Rev. 1, 2000-01-15 Stufenschalter, Type UC Benutzerhandbuch...
- Seite 2 Dieses Dokument darf ohne unsere schriftliche Zustimmung nicht kopiert, dessen Inhalt Dritten nicht weitergegeben und von Unbefugten nicht verwendet werden. Zuwiderhandlungen werden strafrechtlich verfolgt.
- Seite 3 Herstellerdeklaration ABB Power Technologies AB, Components Der Hersteller S-771 80 LUDVIKA Schweden erklärt hiermit, dass die Produkte Stufenschalter vom Typ mit Motorantrieb vom Typ folgenden Anforderungen entsprechen. Die Maschine gilt konstruktionstechnisch als Komponente eines mineralölgefüllten Leistungstransformators und erfüllt folgenden Vorgaben: •...
-
Seite 4: Warnung Und Vorsicht
Einführung Die UC-Baureihe der von ABB produzierten Transformatorstufenschalter wurden über viele Jahre auf optimale Zuverlässigkeit hin entwickelt. Die einfache und robuste Konstruktion bietet die gleiche Lebensdauer wie die des Transformators. Für störungsfreien Betrieb ist nur minimaler Wartungsaufwand erforderlich. Lediglich Kontakte, Transformatorenöl und die Antriebsmechanik erfordern Service bzw. -
Seite 5: Betrieb
Betrieb – Der Positionsanzeiger zeigt die aktuelle Schaltstellung. – Der Zeiger zeigt die max. und min. Schaltstellung zwischen denen der Transformatorstufenschalter seit dem letzten Rückstellen gearbeitet hat. – Für BUE: Die Anzeige der aktuellen Schaltstufe zeigt POSITION in Serviceposition an und RAISE, wenn der Raise-Betrieb läuft, sowie LOWER, wenn eine niedrigere Betriebsstufe aktiv ist. - Seite 6 Zur Sicherstellung hoher Zuverlässigkeit des Transformatorstufenschalters ist es wichtig, daß Inspektionen und Überholungen in Intervallen entsprechend Leistungsschildangaben erfolgen. Ein Fachmann ist ein Wartungsingenieur von ABB oder eine zugelassene Person, ausgebildet von ABB zur Wartung von UC-Transformatorstufenschaltern. HINWEIS: Wenn die Anzahl der Betätigungen gering und der Transformatorstufenschalter nach der Inbetriebnahme oder Wartung mit gasfreiem Öl gefüllt wird, sollte der Ölstand einen Monat nach...
- Seite 7 Zur Wiederherstellung des Gaskissens einen Fachmann hinzuziehen und Vorbereitungen für den Ausfall des Transformators während der Wiederherstellung treffen. HINWEIS: Sollte der Transformatorstufenschalter über eine Ölfiltereinheit von ABB verfügen, die gemäß unseren Anweisungen installiert wurde, ist eine Abschaltung des Transformators nicht erforderlich.
- Seite 8 Bedienfeld schließen (nur BUE). Anschluß des zusätzlichen Stromeingangs wieder herstellen. Inspektion beenden; dazu Wählschalter auf Position REMOTE drehen und Gehäusetür schließen. 7 Überprüfen der Ölfiltereinheit (Option) Ist der Transformatorstufenschalter durch ABB mit einer Ölfiltereinheit ausgerüstet: Druckanzeige ablesen. Abgelesenen Wert notieren (Änderungen können von Jahr zu Jahr verfolgt werden).
- Seite 9 Aufbau des Motorantriebsmechanismus, Typ BUE 1. Verriegelung mit Vorbereitung für Vorhängeschloss 13. Welle für Handkurbel 2. Notaus 14. Heizgerät 50 W + Zubehör 100 W (hinter der Verkleidung) 3. (Option) Schalter für zusätzliches Heizgerät 15. (Zubehör) Ausgang mit Erdfehlerschutz 4. Belüftung 16.
- Seite 10 Aufbau des Motorantriebsmechanismus, Typ BUL 1. Positionsanzeige mit Zeigern für Höchst- und 13. Notaus Mindestposition 14. Umschalter RAISE/LOWER 2. Anzeige der aktuellen Schaltstufe 15. Umschalter LOCAL/REMOTE (Rot = betätigt, Weiß = in Position) 16. Motorschutzschalter 3. Zählwerk 17. Belüftung 4. Ausgangswelle mit Mehrfachlochanschlusshälfte 18.
- Seite 12 ABB Power Technologies AB Components Besucheradresse: Lyviksvägen 10 Postanschrift: SE-771 80 Ludvika, SCHWEDEN Tel.+46 240 78 20 00 Fax +46 240 121 57 E-mail: sales@se.abb.com www.abb.com/electricalcomponents...
