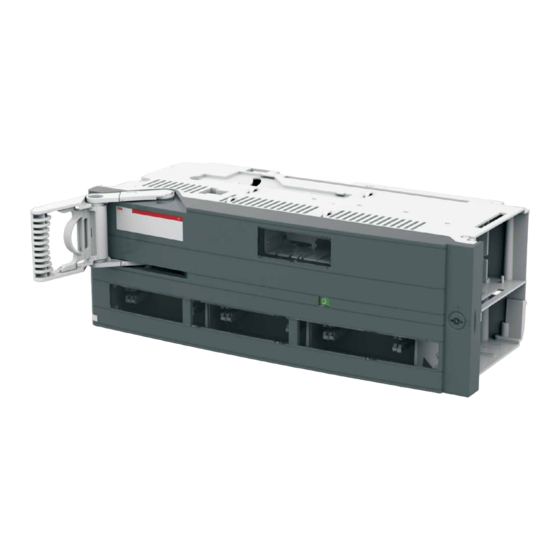

Lastschalter für sicherungen in leistenform

Werbung

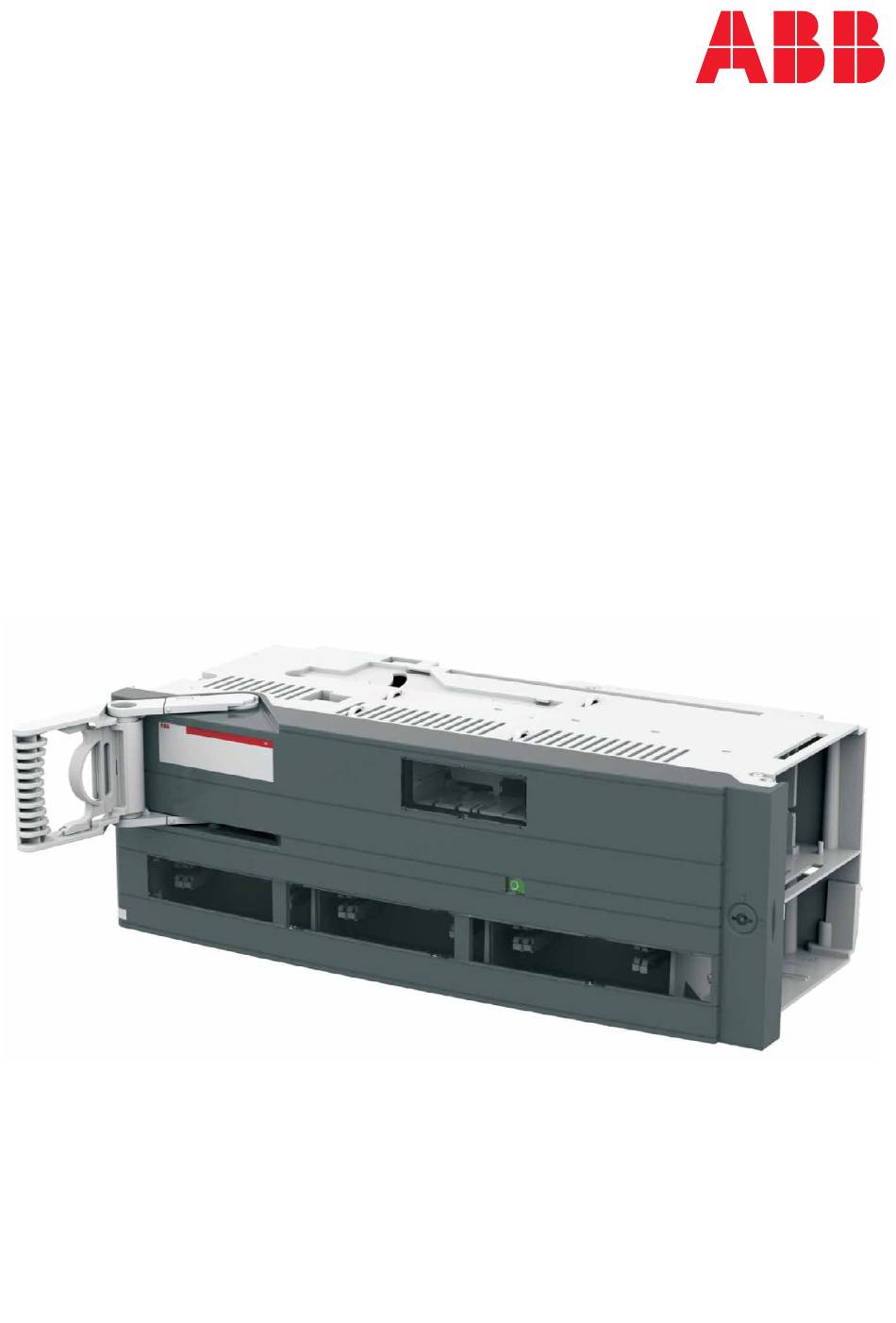

MONTAGEANLEITUNG
Lastschalter für Sicherungen
in Leistenform
SlimLine XRG2/3

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ABB SlimLine XRG2

  • Seite 1 — MONTAGEANLEITUNG Lastschalter für Sicherungen in Leistenform SlimLine XRG2/3...
  • Seite 2: Inhaltsverzeichnis

    LASTSCHALTER FÜR SICHERUNGEN IN LEISTENFORM, XRG2/3 — Inhaltsverzeichnis Verwendung von Symbolen Übersicht der Varianten – Polzahl und Sammelschienenabstand Manuelle Bedienung Motorbetrieb Intelligente Schaltleiste mit ITS-Modul Schaltleiste mit elektronischer Sicherungsüberwachung (EFM-Einheit) Auswechseln der Sicherung Zubehör...
  • Seite 3: Verwendung Von Symbolen

    9AKK107680A5581 REV. A — Verwendung von Symbolen Gefährliche Spannung! Achtung Warnt vor Situationen, in denen eine gefähr­ Liefert wichtige Informationen oder warnt vor liche Spannung Personen verletzen oder einer Situation, die sich nachteilig auf Geräte Geräte beschädigen kann. auswirken kann. Allgemeine Warnung Information Warnt vor Situationen, in der etwas Anderes...
  • Seite 4: Entgegennahme, Handhabung Und Lagerung

    Transports aufgetreten sein können. Melden Sie bitte sofort einen Warnung Schadensersatzanspruch beim Transport­ unternehmen und benachrichtigen Sie Ihre lokale ABB­Vertriebsnieder lassung, falls ein GEFAHR DES UMKIPPENS VON Schaden erkennbar ist oder sichtbare AUSRÜSTUNG Hinweise auf unsachgemäße Handhabung vorliegen.
  • Seite 5 9AKK107680A5581 REV. A — Vor Gebrauch dieses Produktes diese Sicherheitshinweise sorgfältig durchlesen! • Vor dem Trennen bzw. Herstellen lastseitiger Verbindungen den Schalter ausschalten. • An allen Leitungen und Lasten ist stets ein Spannungsmessgerät mit der richti­ Gefahr gen Nennleistung zu verwenden, um sicherzustellen, dass der Schalter ausgeschaltet ist.
  • Seite 6: Übersicht Der Varianten - Polzahl Und Sammelschienenabstand

    LASTSCHALTER FÜR SICHERUNGEN IN LEISTENFORM, XRG2/3 — Übersicht der Varianten – Polzahl und Sammelschienenabstand 50/5­2p ­ ­ ­ 50/5­3p ­ ­ 50/5­4p ­ 50/10­2p ­ ­ ­ 50/10­3p ­ ­ 50/10­4p ­...
  • Seite 7 9AKK107680A5581 REV. A — Übersicht der Varianten – Polzahl und Sammelschienenabstand 185/10­2p ­ ­ ­ 77,5 185/10­3p ­ ­ 77,5 185/10­4p 97,5 ­ 77,5...
  • Seite 8: Manuelle Bedienung

    LASTSCHALTER FÜR SICHERUNGEN IN LEISTENFORM, XRG2/3 — Manuelle Bedienung...
  • Seite 9: Motorbetrieb

    9AKK107680A5581 REV. A — Motorbetrieb...
  • Seite 10 LASTSCHALTER FÜR SICHERUNGEN IN LEISTENFORM, XRG2/3 — Motorbetrieb Signal: >0,5 s oder Dauerbetrieb Schließen Öffnen Die vordere Abdeckung muss vor dem Betrieb verriegelt sein.
  • Seite 11 9AKK107680A5581 REV. A — Motorbetrieb Q1: Lastschalter für Sicherungen in Leistenform X1: Multistecker-Klemmen S1: Schließen S2: Öffnen 14 Ausgangssignal Schaltstellungsrückmeldung Schließer (NO) (*) 15 Ausgangssignal Schaltstellungsrückmeldung Schließer (NO) (*) 16 Feld öffnen (Eingangssignal) 17 Feld schließen (Eingangssignal) 18 Feld gemeinsame Rückleitung (Eingangssignal) 19 +24 V 20 0 V (*) Geht bei Ausfall des +24­V­Netzteils auch dann in die offene Stellung (NO), wenn sich...
  • Seite 12: Intelligente Schaltleiste Mit Its-Modul

    LASTSCHALTER FÜR SICHERUNGEN IN LEISTENFORM, XRG2/3 — Intelligente Schaltleiste mit ITS-Modul LED­Anzeigen USB-Anschluss für PC / Laptop Netz/Eingeschaltet Gültige Komm.- Sicherung Lokal/Fern Nachricht erhalten durchgebrannt Über den USB­Anschluss an der Unter­ seite des Ekip­Displays lässt sich eine mögliche Verbindung zu Ihrem PC / Laptop mit der Software Ekip Connect herstellen.
  • Seite 13 9AKK107680A5581 REV. A — Intelligente Schaltleiste mit ITS-Modul Speisung Sammelschiene Anschlussklemmen- Q1. XR-Lastschalter für Sicherungen Q1. XR-Lastschalter für Sicherungen in Leistenform in Leistenform speisung K1: ITS-Modul K1: ITS-Modul X1: Multistecker-Klemmen X1: Multistecker-Klemmen V1: Anzeige Netz/Eingeschaltet V1: Anzeige Netz/Eingeschaltet V2: Anzeige für gültige Kommunikation V2: Anzeige für gültige Kommunikation V3: Anzeige Sicherung durchgebrannt V3: Anzeige Sicherung durchgebrannt...
  • Seite 14 LASTSCHALTER FÜR SICHERUNGEN IN LEISTENFORM, XRG2/3 Technische Daten für XR ITS2.1 und ITS2.D Eingangsspannungsgrenzen Energieversorgung 24 V DC ± 20 % Leistungsaufnahme Funktionelle Eigenschaften Spannungsmessbereich 10 – 900 V AC Strommessbereich 0 – 1,3 x In Temperaturmessbereich 0 – 127 °C Messwertabweichung (Spannung und Strom) ±...
  • Seite 15: Schaltleiste Mit Elektronischer Sicherungsüberwachung (Efm-Einheit)

    9AKK107680A5581 REV. A — Schaltleiste mit elektronischer Sicherungsüberwachung (EFM-Einheit) EFM­Einheit bei AC Schaltleisten EFM­Einheit bei DC Schaltleisten Rote LED: Eine oder mehrere Sicherungen durchgebrannt Grüne LED: Alle Sicherungen i. O. Diagramm XR AC EFM Diagramm XR DC 110/500 EFM Q1. Lastschalter für Sicherungen in Leistenform K1: Elektronische Sicherungsüberwachung („Electronic Fuse Monitor“, EFM) V1: Sicherungen i.
  • Seite 16 LASTSCHALTER FÜR SICHERUNGEN IN LEISTENFORM, XRG2/3 — Schaltleiste mit elektronischer Sicherungsüberwachung (EFM-Einheit) Technische Daten XR EFM Eingangsspannungsgrenzen AC­Anwendungsspannung U 280 – 880 V DC 110: DC­Bemessungsspannung U 40 – 140 V DC 500: DC­Bemessungsspannung U 135 – 550 V Leistungsaufnahme Funktionelle Eigenschaften Schaltzeit t ≤...
  • Seite 17: Auswechseln Der Sicherung

    9AKK107680A5581 REV. A — Auswechseln der Sicherung 10 Nm...
  • Seite 18: Zubehör

    LASTSCHALTER FÜR SICHERUNGEN IN LEISTENFORM, XRG2/3 — Zubehör Führungsschiene...
  • Seite 19 9AKK107680A5581 REV. A — Zubehör Multistecker...
  • Seite 20 LASTSCHALTER FÜR SICHERUNGEN IN LEISTENFORM, XRG2/3 — Zubehör Kontaktverlängerung 2,5 Nm...
  • Seite 21 9AKK107680A5581 REV. A — Zubehör Wandlereinbau...
  • Seite 22 LASTSCHALTER FÜR SICHERUNGEN IN LEISTENFORM, XRG2/3 — Zubehör Amperemeter (AC Variante)
  • Seite 23 9AKK107680A5581 REV. A — Zubehör Hilfsschalter 1. Schutzabdeckung der Anschlussklemmen (1) abnehmen. 2. Die Adern am Hilfsschalter befestigen. Den Hilfsschalter an Platz (2) einsetzen. 3. Die Adern wie in der Abbildung gezeigt führen und mit Kabelbinder (3) fixieren. 4. Die Adern an die Multistecker-Schraubklemmen (4) anschließen. Anschlussmöglichkeiten siehe Anschlussklemmenbelegung.
  • Seite 24: Diagramm Für Multistecker Mit Motor

    LASTSCHALTER FÜR SICHERUNGEN IN LEISTENFORM, XRG2/3 — Zubehör Hilfsschalter Diagramm für Multistecker mit Motor EFM Schließer EFM Schließer/ Öffner C.T.Nr.1 EFM Öffner Stellungsrückmel­ C.T.Nr.2 dung Schließer Feld offen C.T.Nr.3 Feld geschlossen Nicht belegt2 Feld gemeinsame Rückleitung +24 V DC Neutralleiter (0 V) Nicht belegt2 Diagramm für Multistecker ohne Motor EFM Schließer...
  • Seite 25 9AKK107680A5581 REV. A — Zubehör Schalter­Austauschwerkzeug...
  • Seite 26 LASTSCHALTER FÜR SICHERUNGEN IN LEISTENFORM, XRG2/3...
  • Seite 27 9AKK107680A5581 REV. A — Notizen...
  • Seite 28 Gegenständen und Abbildungen vor. Vervielfältigung, Bekanntgabe an Dritte oder Verwertung seines Inhaltes – auch von Teilen – ist ohne vorherige schriftliche Zustimmung durch die ABB AG verboten. © Copyright 2020 ABB. Alle Rechte vorbehalten. Änderungen der technischen Daten ohne Vorankündigung vorbehalten.
