5 Prüfen des Erdschlußschalters (Option)
Wenn der Motorantriebsmechanismus mit einem Ausgang ausgestattet ist, sollte der Erdfehlerschutz
durch Betätigung des Testknopfes am Ausgang (BUE) oder am separaten Erdfehlerschutz (BUL)
betätigt werden.
6 Kontrolle der Heizung
Anschluß des zusätzlichen Stromeingangs trennen.
Vor Arbeiten an der Antriebsmechanik zusätzlichen Stromeingang abschalten.
Anmerkung: Motor, Schütze und Heizelement können separate Stromversorgung haben.
Bedienfeld öffnen (nur BUE).
Mit dem Finger an der Schutzplatte prüfen, ob Heizung gearbeitet hat.
Bedienfeld schließen (nur BUE). Anschluß des zusätzlichen Stromeingangs wieder herstellen.
Inspektion beenden; dazu Wählschalter auf Position REMOTE drehen und Gehäusetür schließen.
7 Überprüfen der Ölfiltereinheit (Option)
Ist der Transformatorstufenschalter durch ABB mit einer Ölfiltereinheit ausgerüstet:
Druckanzeige ablesen.
Abgelesenen Wert notieren (Änderungen können von Jahr zu Jahr verfolgt werden).
Liegt der Druck bei ca. 2 bar oder darüber, Filtereinsatz austauschen.
Ist Feuchtigkeit in das Transformatorstufenschalter-Gehäuse gelangt, Filtereinsatz tauschen.
Ist der Austausch eines Filtereinsatzes erforderlich, Fachmann hinzuziehen.
Auch auf Lecks prüfen. Alle Lecks beseitigen!

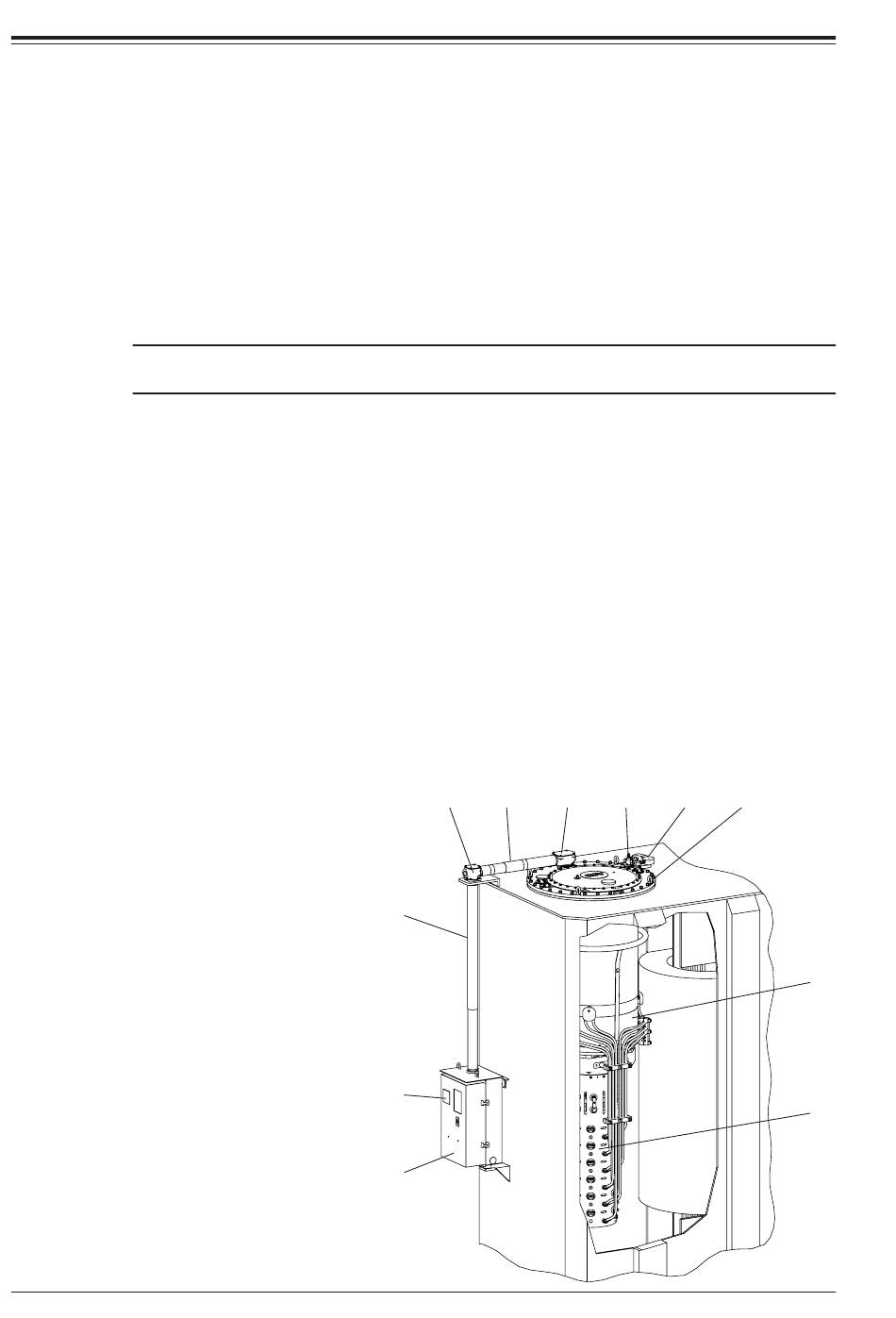

Aufbau des
Transformatorstufenschalters
1. Kegelräder
2. Horizontale Antriebswelle mit Schutzröhren
3. Ölventil
4. Druckrelais
5. Obere Sektion
6. Vertikale Antriebswelle mit Schutzröhren
7. Typenschild
8. Motorantriebsmechanismus
9. Gehäuse des Umschalters
10. Schaltstufenwählschalter
8
WARNUNG
1
2
6
7
8
1
3
4
5
9
10
