Einstellphilosophie KFI-5-1...ETW (1 Schaltpunkt)
ETW
H
L
LED Anzeige
ON
OFF

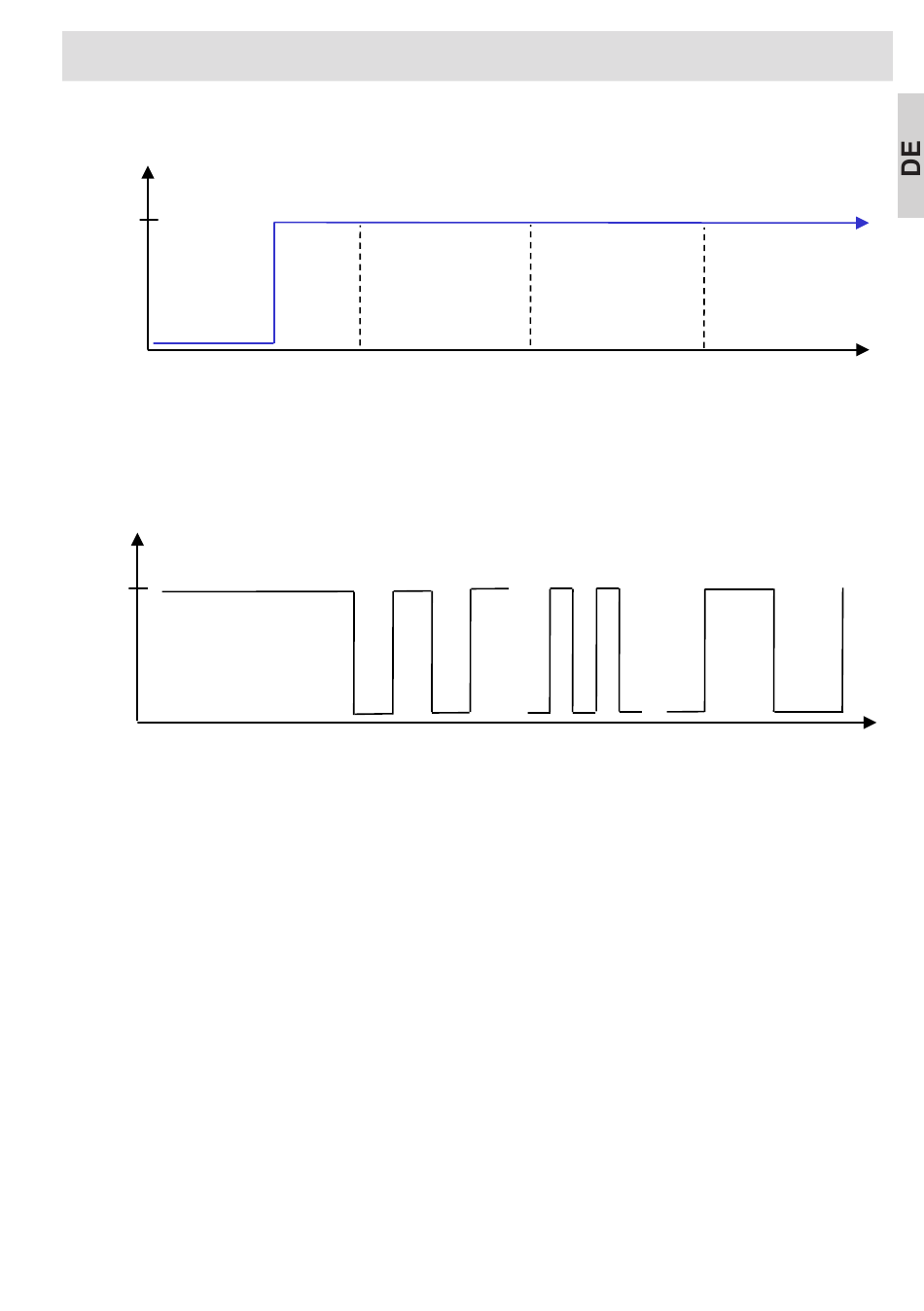

Der Moduswechsel erfolgt entsprechend des dargestellten Endlos-Zeitdiagramms.
Mit dem grauen ETW-Kabel wird der Moduswechsel aktiviert.
Die Einstellung erfolgt durch das Lösen des ETW-Kabels von der Versorgungsspannung (+) an dem ge-
wünschten Menüpunkt „S1", „Reset" oder „Test-Funktion". Alle Einstellungen beziehen sich auf das abstei-
gende ETW-Signal.
HIGH level: U , LOW level: 0 V
B
Als Einstellhilfe empfiehlt sich die LED-Anzeige, mit unterschiedlichen Blinkfolgen für jeden Menüpunkt.
Der ETW Eingang ist inaktiv während der Initialisierung und bei der Einstellung.
S1
T
3s
0
f = 1,5Hz
3s
RESET
13s
8s
Doppel
f = 3Hz
Impulse
8s 13s
Test
Funktion
t
f = 0,4Hz
t
