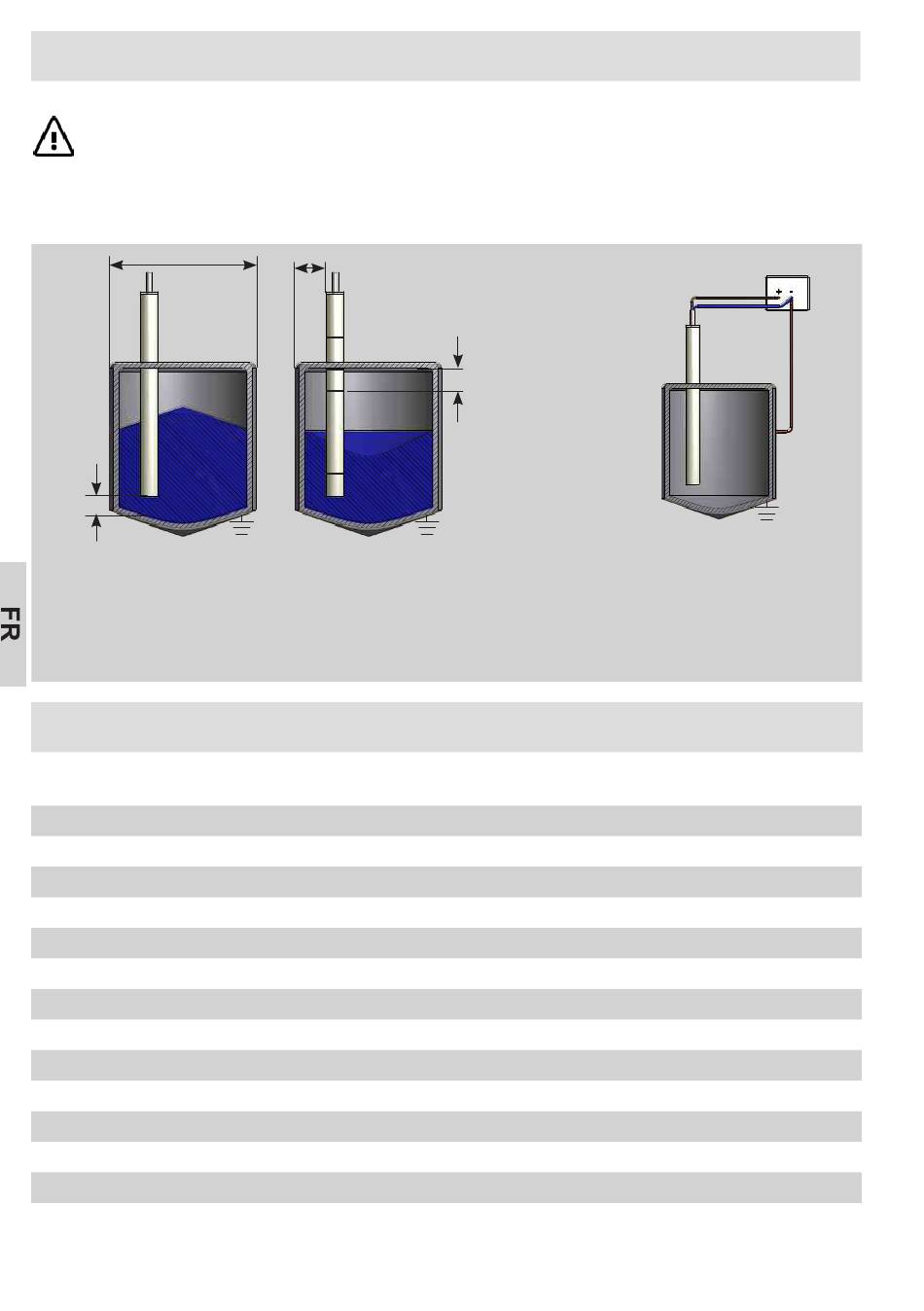

Montage - Sonde avec dissipation de chaleur (TP)
Une liaison galvanique directe doit être établie entre le fil bleu du câble de la sonde et le réservoir
(ou l'électrode de substitution) relié(e) à la terre. Dans le cas d'un réservoir non métallique, l'élec-
trode de substitution sera reliée, par un câble de liaison direct, au fil bleu du câble de la sonde.
La sonde peut également être utilisée en montage inversé c.à.d. avec son extrémité tournée vers le haut.
D
≥15 mm
Zone de mesure (M), Zone inactive 1 (IB1), Zone inactive 2 (IB2), Zone
inactive 3 (IB3) Zone de dissipation de chaleur (TP).
NE PAS positionner la zone de mesure (M) dans une partie du réservoir dont
la section n'est pas constante (cône d'écoulement par exemple).
La sonde peut être montée centrée ou excentrée. Pour une mesure indépendante du cône de remplissage ou de vidage, il
est recommandé de positionner la sonde à ¼ du diamètre du réservoir. La distance entre l'extrémité supérieure de la zone
de mesure et le couvercle du réservoir doit être de 50 mm minimum.
NOTA: la longueur de la zone de dissipation de chaleur (TP), éventuelle, de la sonde est définie en fonction de l'application.
Caractéristiques techniques
Version électrique
Fonction de sortie pour KFI-5-1...TP...ETW
Fonction de sortie pour KFI-5-2...TP...ETW
Tension d'alimentation (U
Ondulation résiduelle max. admissible
Courant de sortie max. (I
Consommation à vide (sorties non raccordées)
Plage de température opérationnelle générale
Plage de température opérationnelle pour zone active
Visualisations par voyant LED
Circuits de protection
Indice de protection (norme IEC 60529)
Norme
Câble de raccordement
* si applicable
** Autres caractéristiques techniques: Se reporter à la notice spécifique à chaque sonde.
48
¼D
IB3
TP
IB2
M
IB1
)
B
)
e
1/3D,
min. 50 mm
5-fils DC
1 seuil, fermeture
2 seuils, fermeture
15...30 V DC
100 mA
0,9 W
-25...+70 °C
-25...+200 °C**
Intégrés
IP 67
EN 60947-5-2*
2 m, PVC, 5 x 0,34 mm²
KFI-5-1(2)-ETW
BE
Liaison de masse électrique BE
à établir par câble de
raccordement.
5 %
Vert
