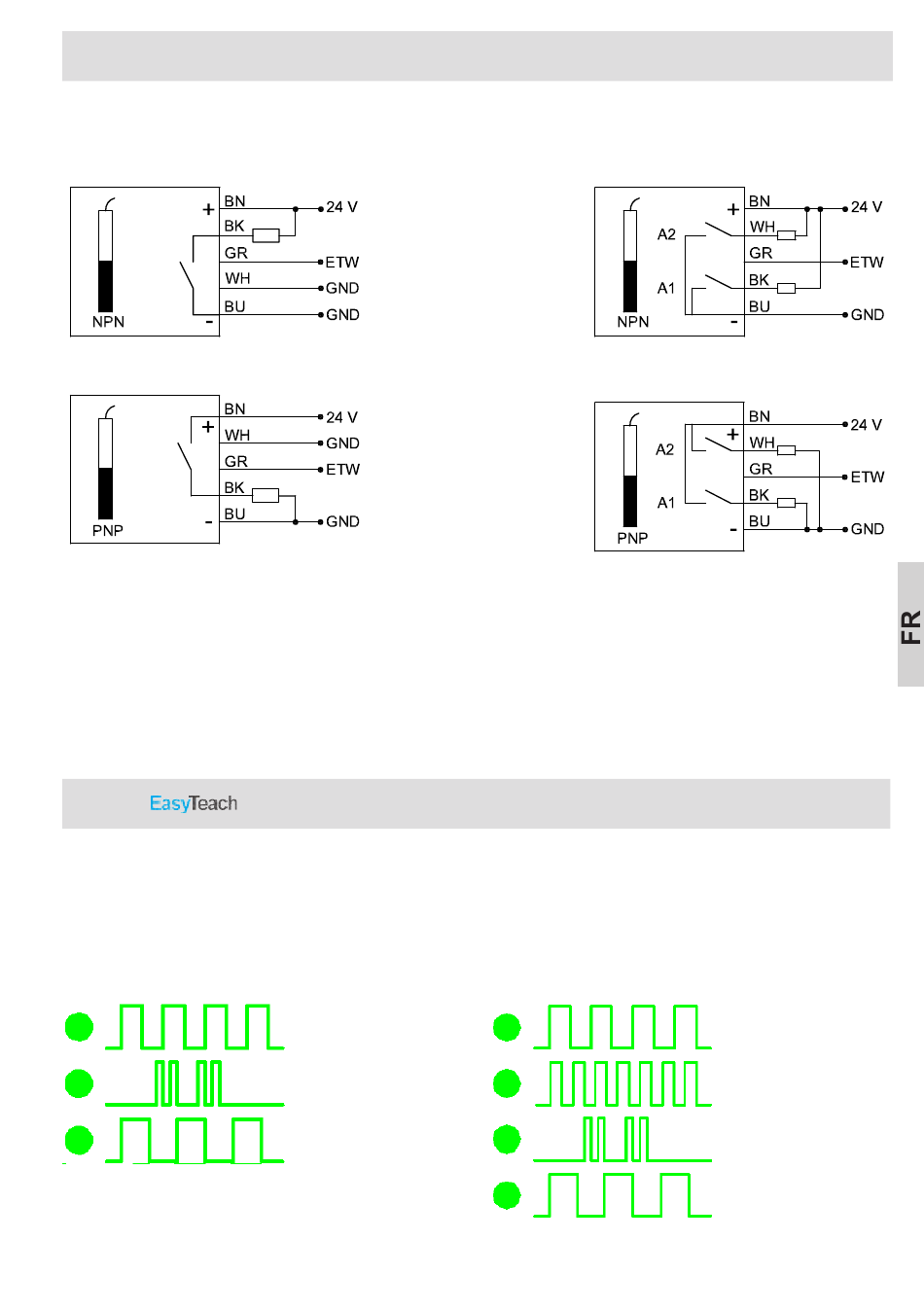

Raccordement électrique
KFI-5-1...ETW (1 seuil)
A1
A1
Raccordement électrique:
• Mettre l'installation HORS TENSION avant de raccorder la sonde.
• Effectuer les connexions selon schémas ci-dessus.
• Mettre l'installation sous tension.
• Lors de la mise sous tension, la sonde reconnaît automatiquement, et ceci indépendamment pour
chaque seuil, si la sortie électronique correspondante est raccordée au «-» (= PNP) ou au «+» (= NPN).
Résistance de charge pour les sorties A1 et A2: ≤ 20 kOhm.
Charte
KFI-5-1...ETW (1 seuil)
LED verte / Fonctions d'étalonnage
Étalonnage (S1)
Fonction RESET
Configuration d'orignie
Fonction Test
KFI-5-2...ETW (2 seuils)
KFI-5-2...ETW (2 seuils)
LED verte / Fonctions d'étalonnage
Étalonnage (S1)
Étalonnage (S2)
Fonction RESET
Configuration d'orignie
Fonction Test
