RECHNER SENSORS KFI-5-1...ETW Serie Bedienungsanleitung Seite 61

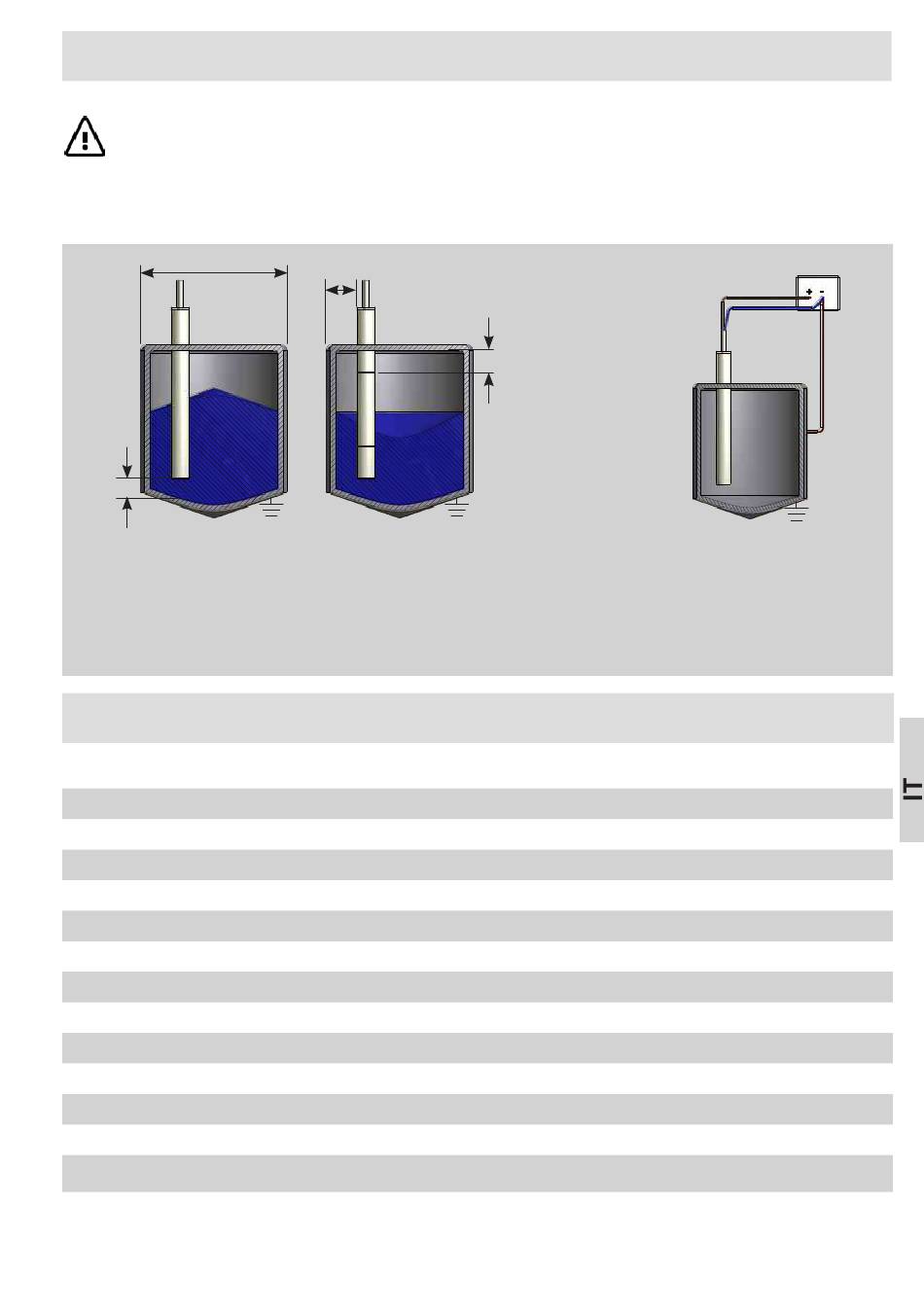

Montaggio
E' obbligatorio un collegamento galvanico tra il filo blu del cavo (GND) e il contenitore collegato a
terra (o elettrodo aggiuntivo). Con contenitori non metallici il collegamento deve essere diretto tra
controelettrodo e filo blu del cavo.
La sonda può essere montata anche capovolta.
D
≥15 mm
Campo di misura (M) Campo inattivo 1 (IB1) Campo inattivo 2 (IB2) Campo
inattivo 3 (IB3)
Non montare la sonda nella parte del contenitore con cambiamenti di sezio-
ne, per es. nel campo del cono.
La sonda può essere montata centralmente o lateralmente. Per misurazioni indipendenti dal cono di riempimento si consi-
glia un montaggio ad 1/4 del diametro. Distanza minima del punto di scatto superiore dal coperchio conduttivo 50 mm.
Dati tecnici
Esecuzione elettrica
Uscita per KFI-5-1...ETW
Uscita per KFI-5-2...ETW
Tensione di alimentazione (U
Ondulazione residua permessa max.
Corrente in uscita (I )
e
Consumo a vuoto max. (uscite non in carico)
Temperatura ambiente permessa
LED indicatore
Protezione circuito
Grado di protezione IEC 60529
Norma
Collegamento
*dove applicabile
Per ulteriori dati tecnici: vedere scheda tecnica.
¼D
IB3
IB2
M
IB1
)
B
1/3D,
min. 50 mm
5-fili DC
1 punto di misurazione, normalmente aperta
2 punti di misurazione, normalmente aperta
15...30 V DC
100 mA
0,9 W
-25...+70 °C
Verde
Incorporata
IP 67
EN 60947-5-2*
Cavo, 2 m, PVC, 5 x 0,34 mm²
KFI-5-1(2)-ETW
BE
Connettere la messa a terra BE
direttamente al filo blu del cavo.
5 %
61
