Filosofía de ajuste KFI-5-1...ETW (1 punto de conmutación)
ETW
H
L
LED indicación
ON
OFF

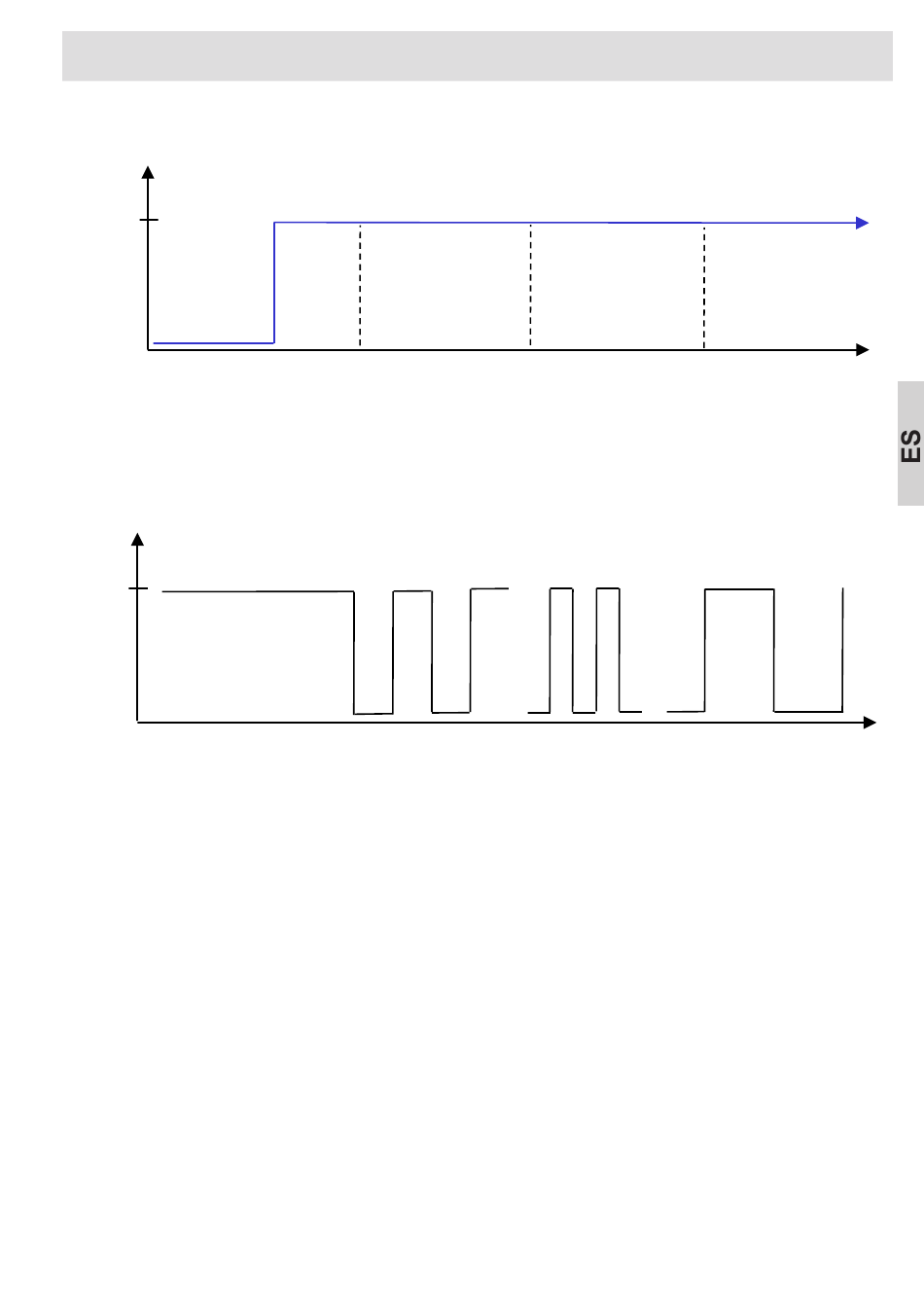

El cambio del modo se realiza según el ciclo de tiempo continuo representado.
Mediante del hilo gris (ETW) se activada el modo de cambio.
El ajuste se realiza en el momento de soltar el hilo azul (ETW) de la tensión de suministro (+) en la opción
de menú deseada „S1", „Reset" o „función test". Todos los ajustes se refieren a la señal ETW descendente.
Nivel ALTO: U , Nivel BAJO 0 V.
B
La indicación del LED sirve como guía mientras el LED se enciende en frecuencias diferentes para cada
opción de menú.
La entrada ETW está inactiva durante la inicialización y el ajuste.
S1
T
3s
0
f = 1,5Hz
3s
RESET
13s
8s
f = 3Hz
8s 13s
Función
test
t
f = 0,4Hz
t
